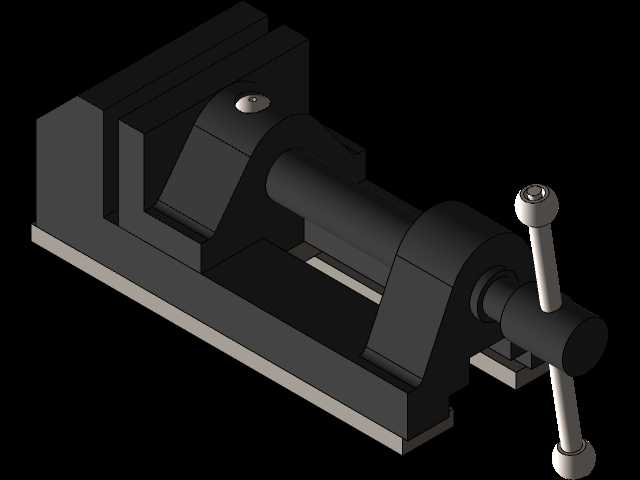

机用螺杆式夹紧虎钳结构设计

　　这款螺杆驱动的机用虎钳，是金加工车间里出镜率最高的工装夹具之一，不管是普通铣床、钻床的工位上，还是小型加工中心的辅助装夹场景，甚至是钳工台的手工修配工位，都能看到这类结构的身影。日常生产里遇到小型异形件、方块坯料、轴类半成品的装夹需求，不用专门定制专属夹具，靠它就能快速完成定位锁紧，省掉大量专用工装的制作成本与准备周期。

　　从实际使用的功能逻辑来看，它的核心作用就是给待加工工件提供稳定的夹持力，抵消切削过程中刀具带来的径向、轴向冲击力，避免工件在加工过程中出现位移、振颤，最终保证加工尺寸的精度与表面质量。整个结构的传力路径非常直接：转动端部的带摇把螺杆，螺杆通过梯形螺纹副把旋转运动转化为活动钳身的直线进给，配合固定钳身的夹持面，就能对中间放置的工件施加均匀的夹紧力；钳身底部设计有平行的定位凸台，刚好可以嵌入机床工作台的T型槽内，配合T型螺栓就能快速完成虎钳本身在机床上的固定，不会因为夹紧力过大或者切削载荷冲击出现虎钳整体移位的情况。

　　做这个结构的三维设计时，首先要考虑的是螺纹副的选型，梯形螺纹相比普通三角螺纹，牙根强度更高，耐磨性能更好，而且具备一定的自锁特性，就算加工过程中出现振动，钳身也不会自行松脱，这是夹具设计里最核心的安全要求。其次是活动钳身与底座的配合导轨，采用的是燕尾槽式滑动配合，配合间隙可以通过侧面的镶条调整，既保证活动钳身进给顺畅无卡滞，又能把钳身的上下、左右窜动量控制在最小范围，避免夹持工件时出现钳口上翘的问题，保证夹持定位的精度。钳口部分设计了可更换的齿面钳口板，用内六角螺钉固定在钳身上，长期使用出现齿面磨损、夹持力下降的时候，不用更换整个钳身，只需要拆下更换钳口板就能恢复性能，大幅降低后期的使用维护成本。

　　从安装边界与尺寸适配的角度来说，这类虎钳的整体长度控制在适配中小型机床工作台的范围，钳口张开最大行程可以覆盖常规小型零件的装夹尺寸，整体高度不会超出机床Z轴的初始行程范围，安装时不需要额外加高垫块就能满足大部分零件的加工高度需求。底座的两个定位凸台间距符合通用机床T型槽的标准间距，不管是装在国标规格的铣床工作台上，还是钳工工位的重型工作台面上，都能直接对位安装，不需要额外改造工作台结构。夹持面的平面度、两个钳口的平行度在设计时都预留了刮研修配的余量，实际生产装配时可以通过刮研来进一步提升精度，满足不同加工场景的精度要求。

　　在实际生产场景里，这类虎钳除了直接装夹规则的方块料，还可以配合V型块、角度垫铁等辅助工装，完成轴类零件、斜面零件的装夹，适配钻、铣、磨、钳等多道工序的装夹需求，是小批量零件加工、工装修配、样品试制环节里不可或缺的通用工装。设计过程中特意把受力较大的固定钳身、活动钳身、螺杆等零件都做了等强度优化，在保证整体刚性足够承受大切削载荷的前提下，尽量去掉不必要的冗余结构，控制整体重量，方便单人完成搬运、工位调整的操作。螺杆端部的摇把采用穿销式结构，不需要使用的时候可以把摇把转到下垂位置，避免工位上走动时勾挂衣物或者磕碰，操作安全性也做了充分考虑。
