径向发动机主杆连接结构设计

项目分类:发动机 发布时间:2021-12-10 ID:454056
  • 径向发动机主杆连接结构设计

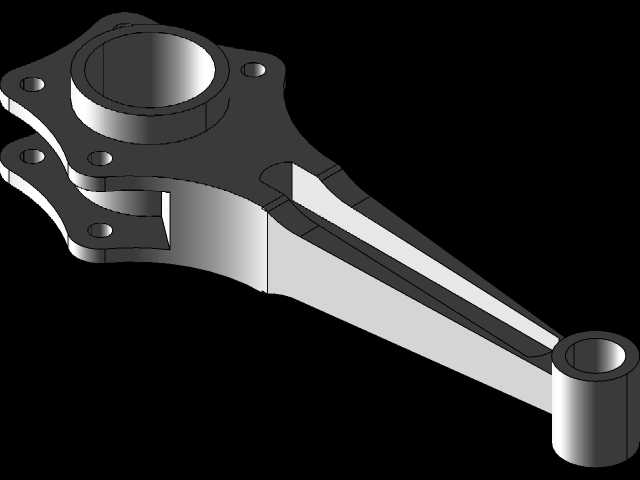

  在星型布局的径向发动机动力传递链路中,主杆是承担活塞往复运动向曲轴旋转运动转换的核心承载构件,这类结构最早广泛应用于航空活塞发动机,后续在大排量固定式动力机组、老式竞速航空器动力单元中也有大量适配场景。不同于普通直列发动机的并列连杆结构,径向发动机的主杆需要同时对接多个副连杆的铰接载荷,其大端直接套装在曲轴曲柄销上,小端则通过活塞销连接对应气缸的活塞组件,杆身需要在周期性交变爆压载荷、惯性力的耦合作用下保持足够的结构刚度与疲劳强度,避免出现杆身屈曲、铰接孔失圆、连接面压溃等失效问题。

  从结构设计逻辑来看,该主杆的大端采用了分体式法兰安装布局,法兰端面上均匀布置的多个螺栓孔,用于固定大端盖并抱紧曲轴曲柄销,孔位的位置度公差需要严格控制在0.02mm以内,保证装配后大端轴瓦的同轴度符合运转要求,避免高速运转时出现偏磨烧瓦的故障。杆身采用了变截面的工字形加强筋结构,在靠近大端的载荷集中区域做了局部加厚过渡,筋条的走向完全顺着载荷传递路径布置,既能够有效降低杆身整体重量,减少往复运动产生的惯性力,又能保证在最大爆压工况下杆身的弯曲变形量控制在允许范围内,不会因为形变过大导致活塞与气缸壁出现偏磨。小端的铰接孔内预留了衬套安装位,压入铜基衬套后可以降低活塞销的磨损速率,衬套与孔的过盈量需要控制在0.03-0.05mm区间,兼顾连接可靠性与衬套使用寿命。

  在安装边界层面,主杆大端的内径尺寸需要与对应型号曲轴的曲柄销外径做间隙配合,配合间隙通常控制在0.04-0.08mm,保证热机状态下轴瓦与曲柄销之间能形成稳定的润滑油膜;大端法兰的外圆直径不能超过发动机曲轴箱的内部避让空间,避免曲轴旋转时主杆与曲轴箱内壁发生运动干涉。杆身的长度尺寸直接决定了发动机的压缩比参数,设计时需要严格控制大小端孔的中心距公差,中心距的偏差需要控制在±0.01mm以内,否则会导致发动机压缩比偏离设计值,出现动力输出不足或者爆震等问题。小端的外径尺寸需要匹配活塞内部的销座避让空间,保证活塞运动到上止点时,小端不会与活塞销座、气缸盖底部发生碰撞。法兰面上的每个螺栓孔都做了沉头避让设计,螺栓装配后头部不会突出法兰端面,防止运转时与周边的副连杆、曲轴平衡块发生刮碰。

  实际工况下,主杆需要承受的载荷是复杂的多向耦合载荷:做功冲程中活塞传递的爆发压力会对杆身形成轴向压缩载荷,活塞换向时的侧向力会对杆身形成弯曲载荷,多个副连杆铰接在主杆大端法兰上,会在不同曲轴转角下对法兰面施加不同方向的分力,这就要求主杆的材质通常选用高强度调质合金钢,毛坯采用模锻工艺成型,保证金属纤维流线沿着杆身轮廓连续分布,提升整体疲劳强度。加工过程中,大小端孔的表面粗糙度需要达到Ra0.8以下,减少应力集中点,杆身表面需要做喷丸强化处理,进一步提升抗疲劳性能。在装配环节,大端法兰的连接螺栓需要按照规定扭矩对角分次拧紧,避免法兰面受力不均导致大端孔出现形变,影响与曲轴的配合精度。这类主杆结构的设计合理性,直接决定了径向发动机的运转可靠性、大修间隔周期与动力输出平顺性,是径向发动机结构设计中优先级最高的核心承载部件之一。
