乘用车标准辐条式车轮总成三维设计

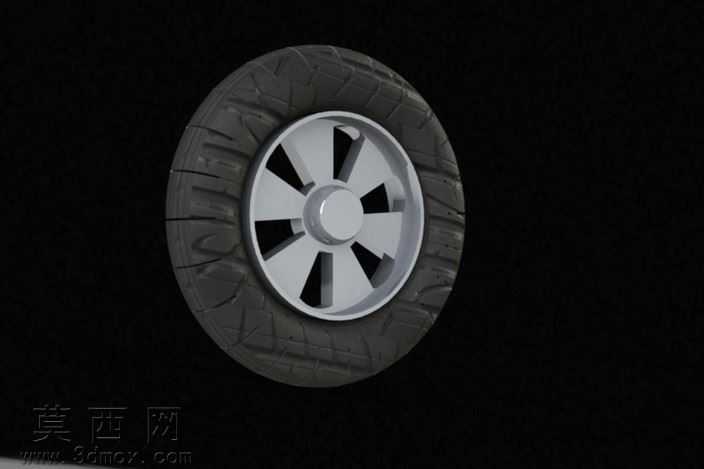

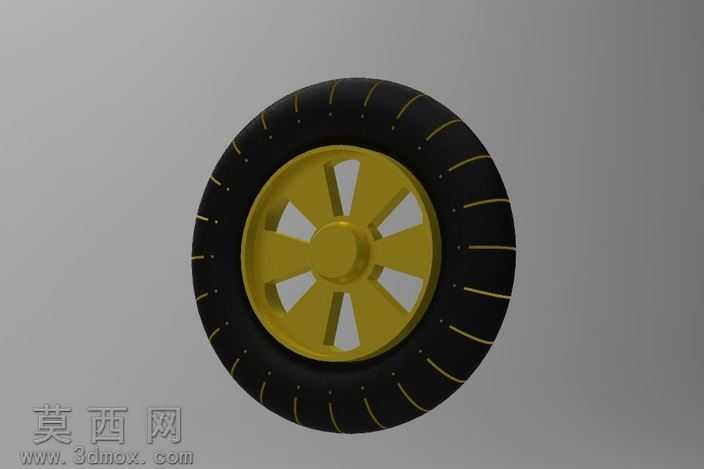

本作品为乘用车配套的辐条式车轮总成三维设计成果，建模阶段以真实车轮的工程尺寸为基准，在三维建模环境中先完成整体参数化草图绘制，对轮胎外径、胎面宽度、轮毂安装孔径、辐条分布角度等核心参数进行约束锁定，保证各部件尺寸匹配度符合实际装配要求。建模过程中先拆分轮胎与轮毂两大独立部件，轮胎部分采用曲面建模方式勾勒胎体轮廓，精准还原胎面的块状防滑花纹、胎侧的弧度过渡以及胎唇与轮毂贴合的密封结构，对花纹沟槽的深度、走向都做了精细化处理，还原真实轮胎的防滑结构特征；轮毂部分采用实体建模方式，先构建中心安装基座的圆柱结构，再通过环形阵列命令生成六组对称分布的楔形辐条，对辐条与中心基座、轮辋的衔接处做了圆角过渡处理，既还原了金属轮毂的工艺特征，也避免了结构应力集中的设计缺陷。材质与渲染环节针对不同部件做了区分设置，轮胎部分赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微颗粒质感，同时添加轻微的凹凸贴图模拟胎面的使用纹理；轮毂部分赋予亮银色金属烤漆材质，调整金属度与反射参数，还原铝合金轮毂的细腻金属光泽，在辐条的切面处做了轻微的高光强化，突出辐条的立体结构。场景搭建上采用纯黑色背景突出车轮主体，设置三点布光方案，主光源从侧上方照射打出轮胎与轮毂的明暗层次，补光源弱化暗部死黑区域，轮廓光勾勒车轮边缘轮廓，最终渲染效果清晰展现车轮的整体结构与材质细节。设计思路上以兼顾实用性与视觉美观性为核心，辐条采用对称楔形结构既保证了轮毂的结构强度，也具备简洁流畅的视觉效果，轮胎花纹的设计兼顾了排水性能与抓地性能，整体模型结构完整，各部件可拆分用于装配模拟、运动仿真等后续工程应用场景，也可作为汽车相关场景的可视化展示素材使用。
