指尖陀螺式纺纱加捻构件结构设计

　　该构件的设计参考了指尖陀螺的对称回转结构逻辑，核心服务于环锭纺纱工序中的纤维加捻环节，可适配中小型细纱机的单锭加捻工位，替代传统一体式钢领配套的回转导纱部件，在老机改造、小批量特种纱线生产场景中具备较高的适配灵活性。从实际应用场景来看，这类构件主要安装在细纱机的牵伸机构与卷绕机构之间的过渡工位，承担纤维束的回转加捻、张力缓冲作用，相比传统圆盘式导纱部件，三臂对称的结构能够在高速回转时形成更稳定的动平衡状态，降低3000-8000rpm转速区间的径向跳动量，减少纱线因张力波动产生的断头、毛羽超标问题，尤其适配亚麻、混纺化纤等摩擦系数较高的纱线生产场景。

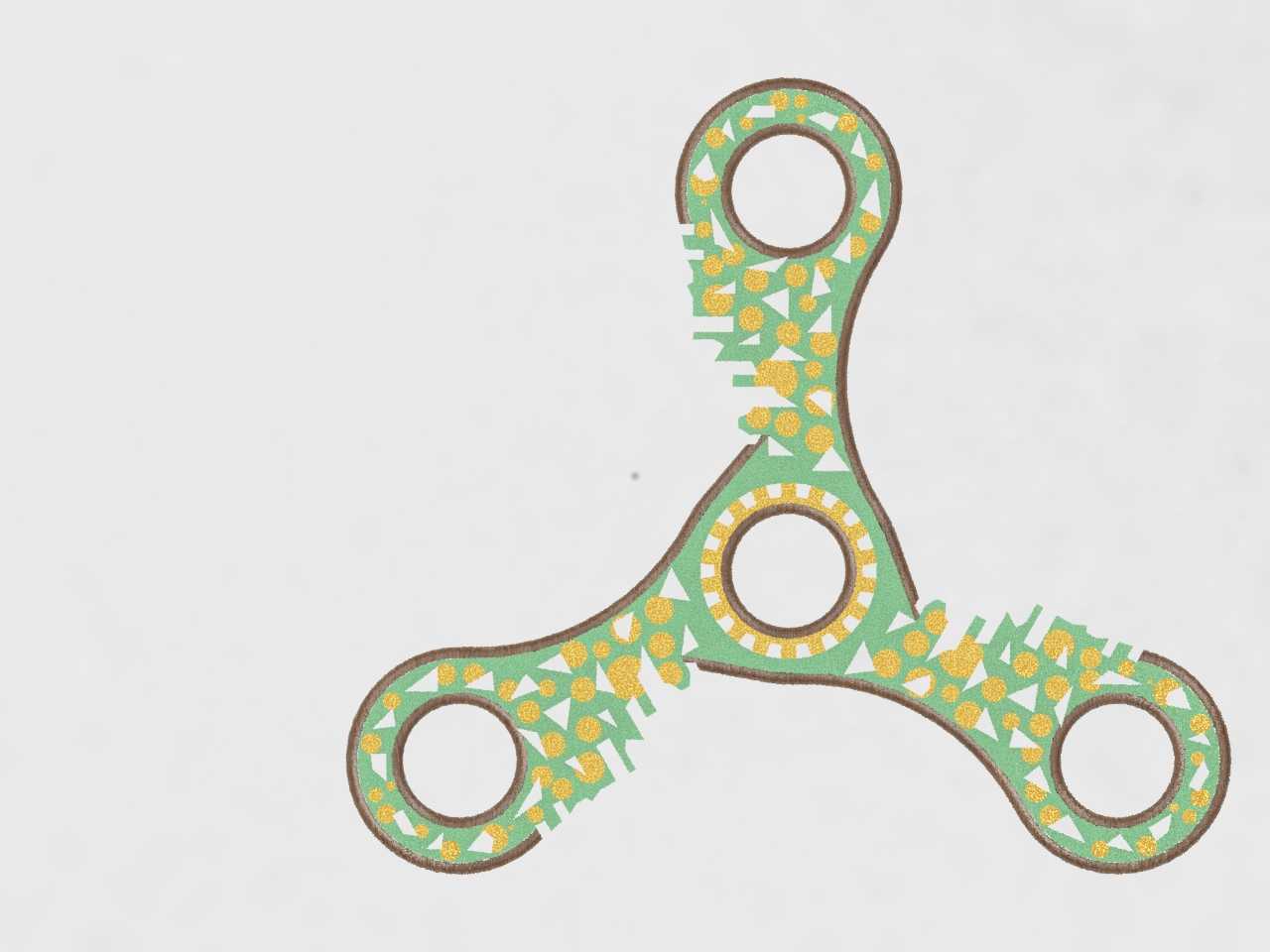

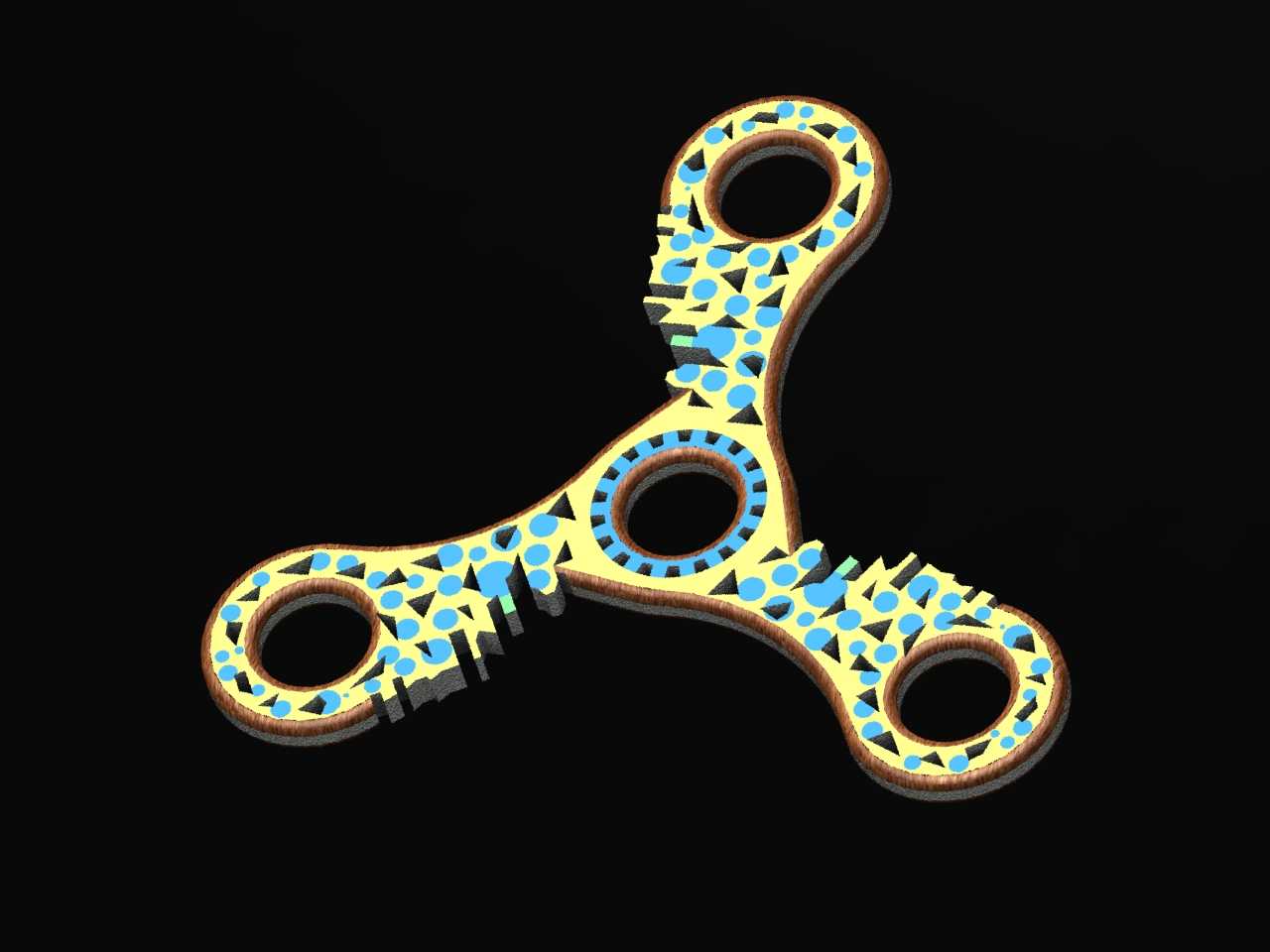

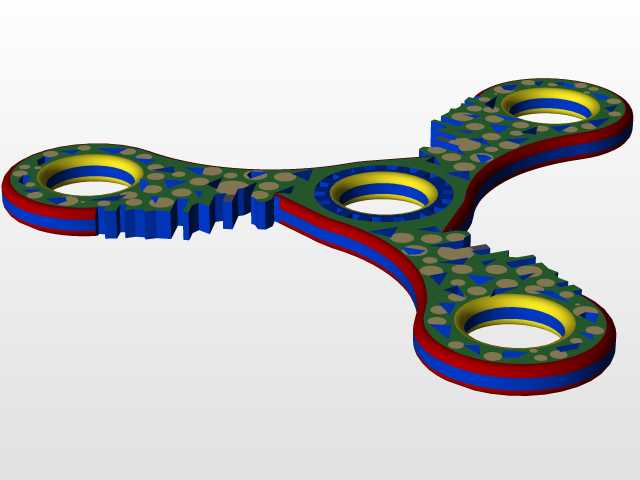

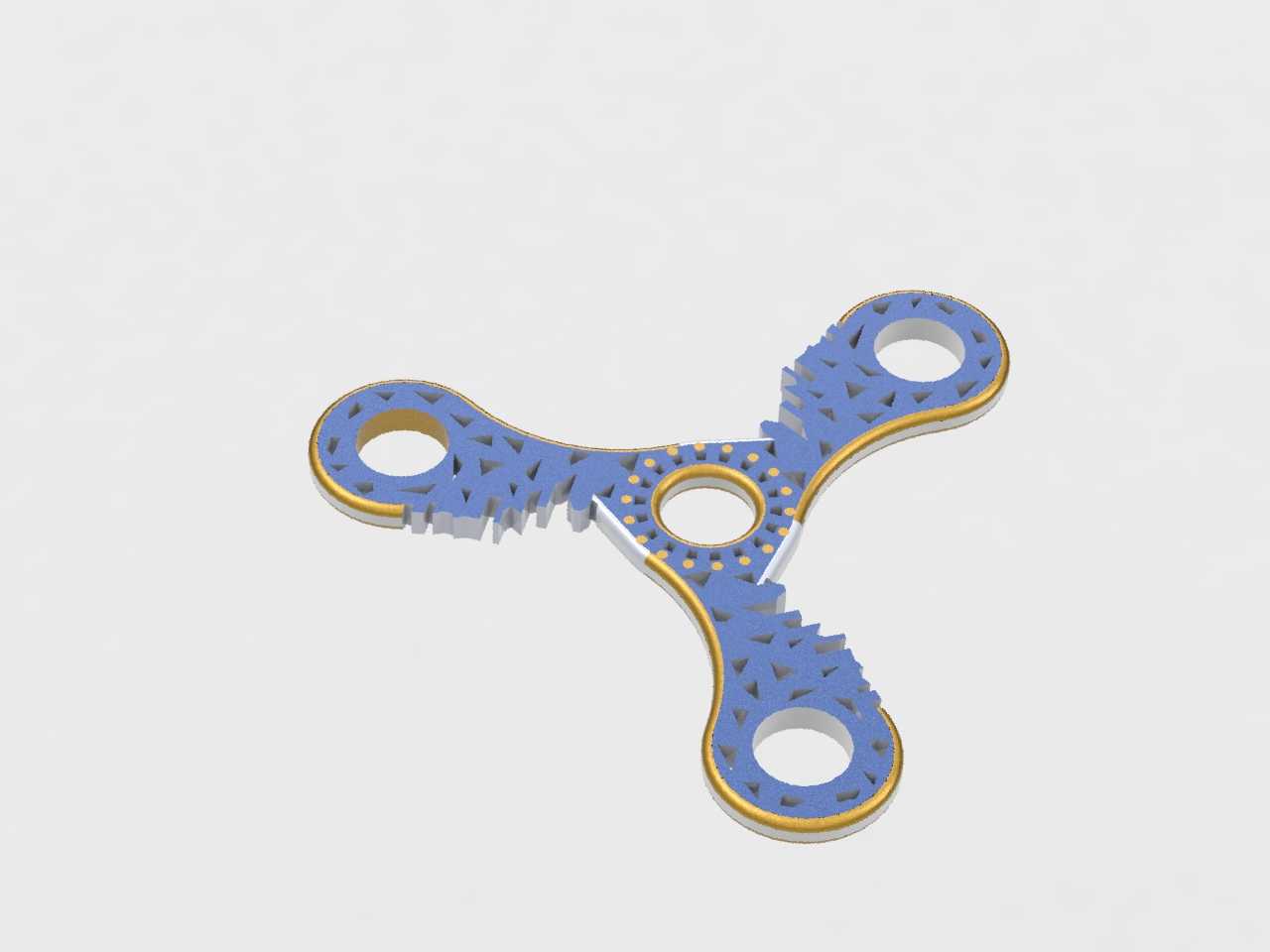

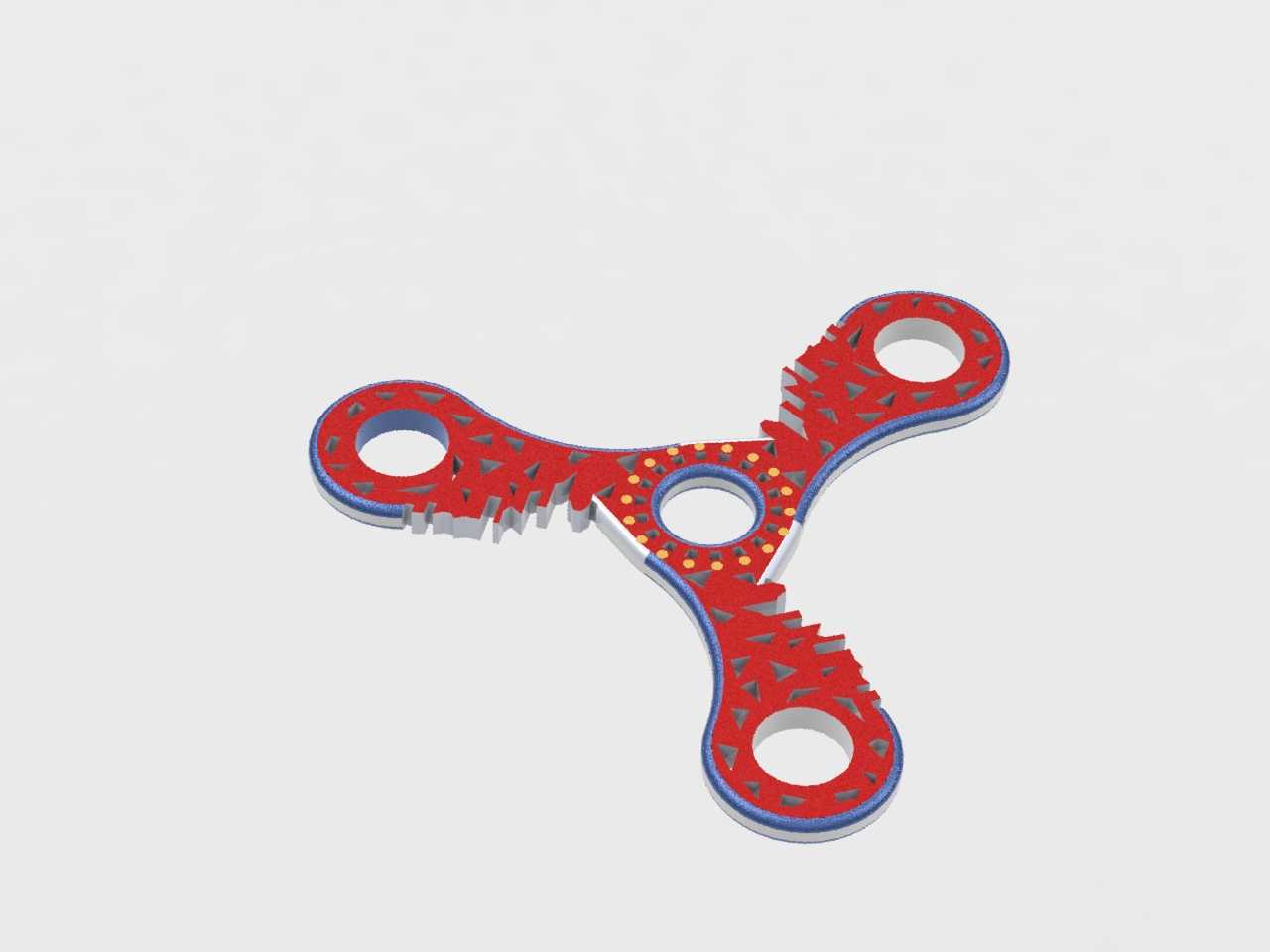

　　从功能特性上看，构件上的四个通孔承担不同的功能定位：中心位置的通孔为轴承安装位，采用标准深沟球轴承的配合公差设计，安装边界的孔径公差控制在H7区间，可直接适配常规608系列微型轴承，无需额外加工衬套；三个臂端的通孔为导纱瓷眼安装位，每个孔位的端面都设计了0.2mm的沉台结构，用于固定陶瓷导纱件，避免瓷眼在高速回转时出现松动移位，同时沉台边缘做了R0.3的圆角过渡，防止刮擦纤维束。构件表面的黄绿相间的凹凸纹理并非装饰设计，而是经过流体力学仿真优化的紊流结构，当构件高速回转时，表面的凹凸结构能够带动周边空气形成稳定的环形气流，对经过的纤维束起到初步的包覆聚拢作用，减少短纤维的飞散，降低车间飞花率。

　　设计思路上，整个构件采用了完全中心对称的三臂布局，质心严格落在中心轴承的轴线上，从根源上降低高速回转时的不平衡量，建模过程中对每个臂的质量分布做了等重校验，三个臂的质量差控制在0.1g以内，避免长期高速运转后出现轴承偏磨、振动超标的问题。构件的整体外轮廓直径控制在78mm，厚度为5mm，安装时中心轴承位的轴向定位台阶高度为1.2mm，可直接卡在原设备的安装支座上，不需要改动原有设备的安装空间，替换安装的操作时间可控制在5分钟以内，适配多数FA系列细纱机的单锭安装尺寸边界。臂身的截面采用了渐变厚度设计，靠近中心轴承位的臂身厚度为5mm，向臂端逐渐过渡到3.5mm，既保证了中心位置的结构强度，避免轴承安装位出现应力开裂，又尽可能降低了臂端的重量，进一步提升回转时的动态响应速度，减少启动阶段的扭矩消耗。

　　从结构强度角度考虑，构件的臂根位置做了R2的圆弧过渡，避免直角位置产生应力集中，经过有限元校核，在10000rpm的极限转速下，臂根位置的最大应力为12MPa，远低于常用铝合金或工程塑料的许用应力值，可满足长期连续运转的强度要求。三个臂的边缘都做了0.5mm的倒圆角处理，没有尖锐棱角，一方面避免安装维护时划伤操作人员，另一方面减少回转过程中的空气阻力，降低运转能耗。相比传统的单臂导纱钩结构，这种三臂对称结构可以根据纱线支数的不同，选择不同臂端的导纱孔位，调整导纱点与卷绕筒管之间的距离，适配不同支数纱线的气圈高度要求，不需要更换整个构件，仅通过调整导纱瓷眼的安装位置即可完成工艺参数调整，能够大幅减少工艺切换时的配件更换时间，提升小批量多品种纱线生产的换产效率。在实际装配过程中，中心轴承的压装采用过盈配合，压装力控制在80-120N区间，避免压力过大导致轴承内圈变形，影响回转灵活性，三个臂端的导纱瓷眼采用粘接方式固定，粘接后需做动平衡测试，剩余不平衡量控制在0.2g·mm以内，确保高速运转时的稳定性。
