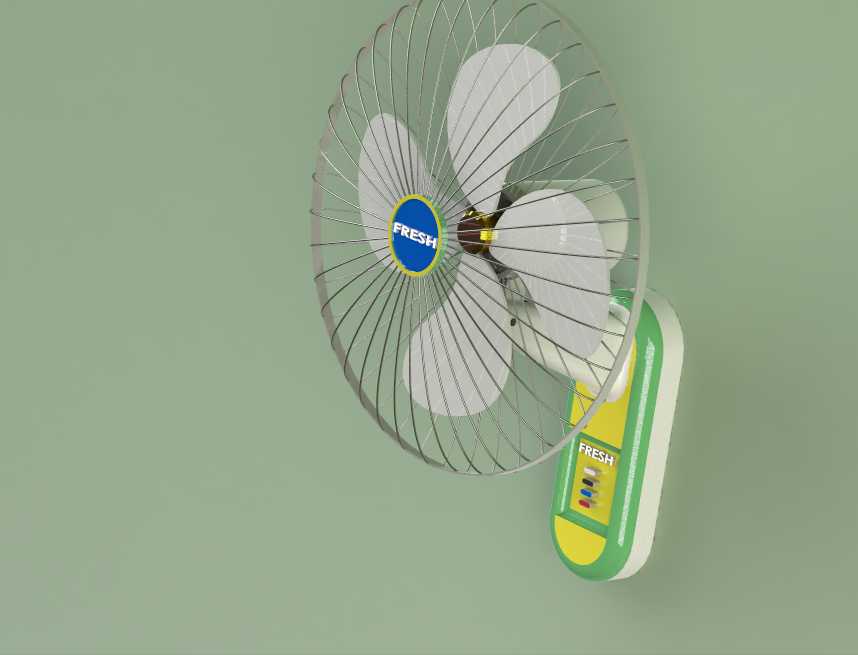

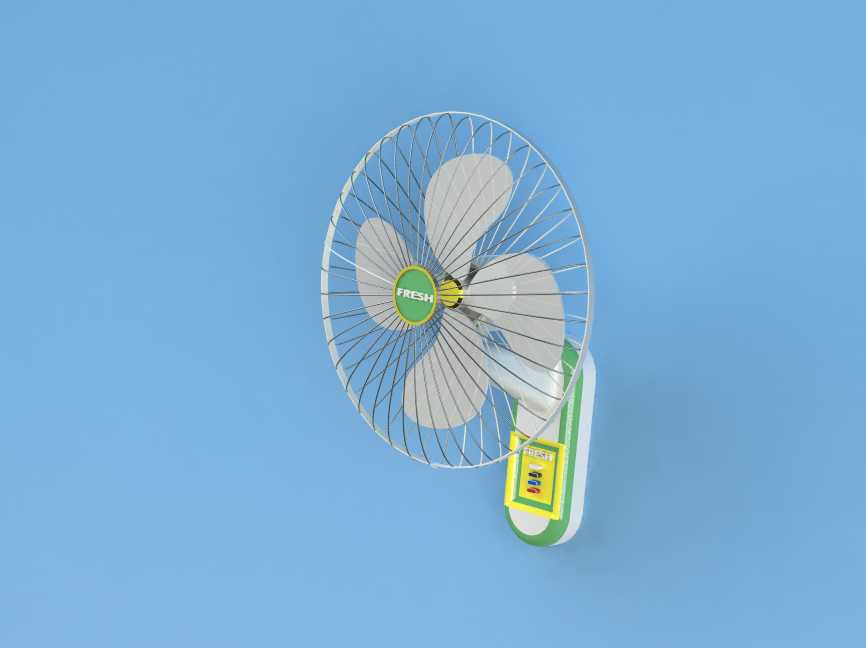

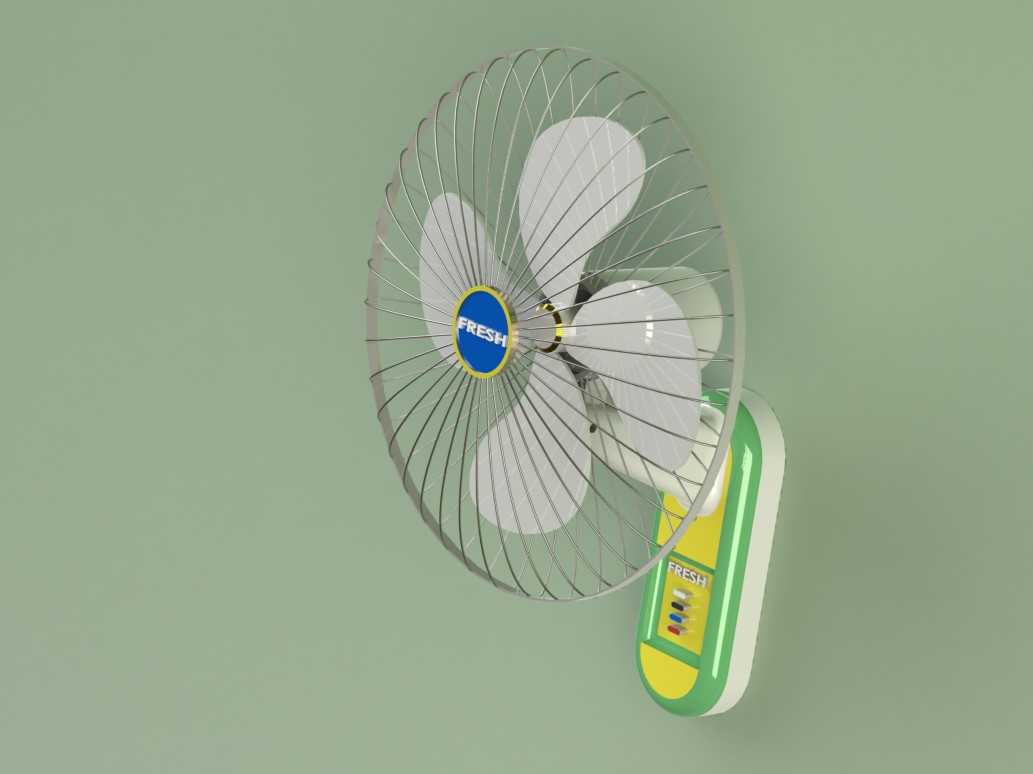

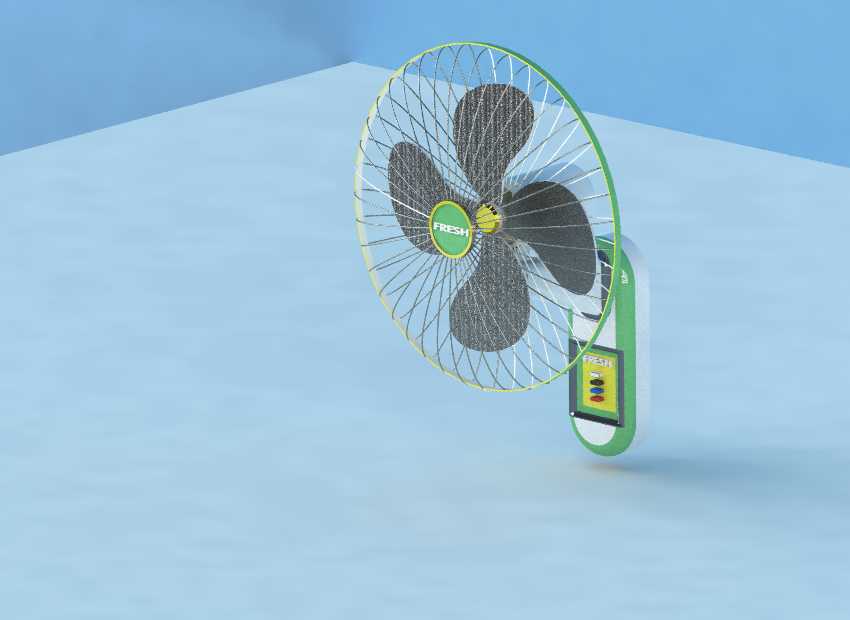

壁挂式小型家用摇头送风风扇结构设计

　　这款壁挂式小型风扇的三维结构设计，首先要考虑的是狭小空间的安装适配问题，不同于落地扇需要占用地面摆放空间，也区别于台扇需要依托台面放置，这类壁装风扇的核心应用场景是宿舍床头、卫生间墙面、厨房操作区旁、小型出租屋墙面等没有多余摆放空间的区域，安装完成后不会挤占人员活动的地面与台面空间，同时能精准对准人员活动区域送风。从结构设计逻辑来看，首先要处理的是安装底座的承重与固定边界，底座采用贴合墙面的弧面过渡设计，背面预留两个标准膨胀螺丝安装孔位，孔位间距按照常规墙面布线的安全间距设置，避免安装时破坏墙内预埋的电线管线，底座与机身连接的部位设置了可调节角度的铰接结构，俯仰调节角度覆盖0到45度范围，能够根据安装高度的不同调整送风俯仰角度，

　　避免直吹人体头部造成不适，同时铰接部位设置了阻尼限位结构，调整到对应角度后不会因为风扇运行的震动出现角度滑移。扇头部分的防护网采用细密钢丝焊接结构，网丝间距控制在8mm以内，符合家用小电器的安全防护要求，能够避免儿童手指伸入触碰运转的扇叶，防护网的前后圈采用卡扣式连接结构，不需要额外工具就可以拆卸，方便后续清理扇叶与网罩上积附的灰尘。扇叶采用四片大弧度斜切设计，相比传统三片扇叶的结构，相同转速下能够推动更大的空气流量，同时扇叶做了动平衡校准，扇叶边缘做了圆弧钝化处理，高速运转时不会产生尖锐的风切噪音，运行噪音控制在适合居家环境的区间内，不会干扰日常休息与交谈。机身控制区域设置在底座下方的倾斜面板上，按键布局按照常用功能优先级排列，

　　最上方是风速调节按键，支持三档风速切换，下方依次是摇头控制按键与定时按键，按键采用凸起的软胶材质，即使手上沾有水渍也可以准确操作，不会出现打滑按错的情况。摇头传动结构采用齿轮减速传动，摇头角度覆盖90度水平范围，能够覆盖更大的送风区域，传动齿轮采用自润滑耐磨材质，长期运转不需要额外添加润滑油，减少后期维护的工作量。机身内部的走线全部沿着结构加强筋的内侧排布，走线位置设置了专用的线卡固定，避免运转过程中线缆晃动触碰运动部件造成磨损漏电，电机安装位设置了减震橡胶垫，能够吸收电机运转时产生的震动，减少震动传递到墙面产生的共振噪音。供电线缆从底座下方的出线孔引出，出线孔位置设置了防弯折橡胶护套，避免长期弯折造成线缆内部铜丝断裂。

　　整体外形尺寸控制在适配小空间安装的范围，扇头直径280mm，机身从墙面突出的厚度控制在180mm以内，即使安装在狭窄的过道墙面，也不会因为突出厚度过大造成过往人员磕碰，机身外壳采用阻燃ABS材质，表面做了哑光磨砂处理，不容易残留指纹与污渍，配色采用清新的绿黄撞色设计，能够适配不同的居家装修风格。在结构建模过程中，所有配合部位都预留了合理的装配公差，卡扣连接部位预留了0.2mm的装配间隙，铰接转动部位预留了0.15mm的转动间隙，既不会因为间隙过大出现装配松动，也不会因为间隙过小造成装配卡滞，所有外壳的边角都做了R3以上的圆角过渡，没有尖锐的棱角，避免安装与使用过程中划伤人员。电机的散热风道沿着机身内部的导流结构设计，运转时产生的热量能够顺着风道自然排出，不会在机身内部积热造成电机寿命缩短，扇叶与电机输出轴的连接部位设置了防松卡簧，长期运转不会出现扇叶松动脱落的情况。
