复古风成套保温壶与饮水杯组结构设计

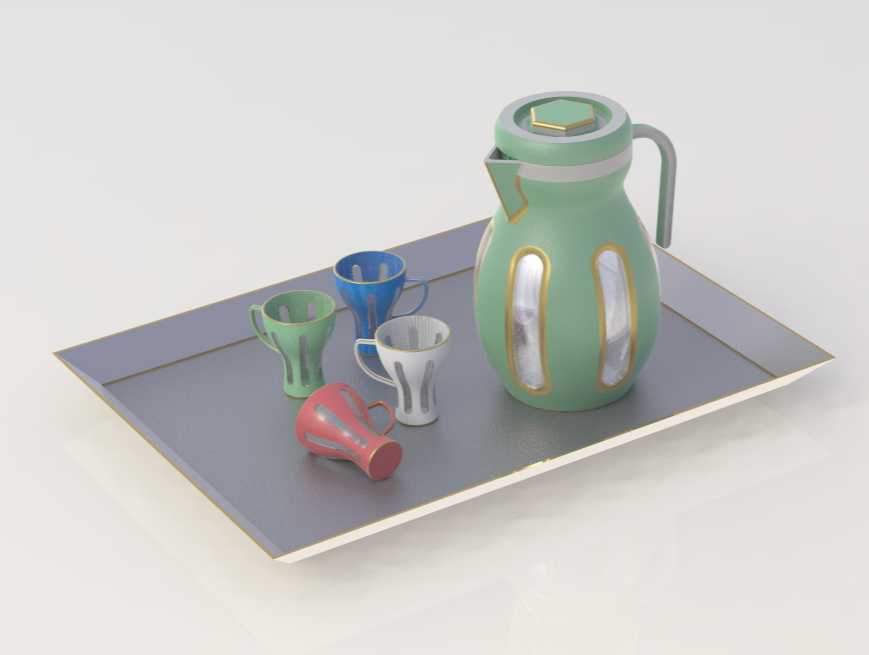

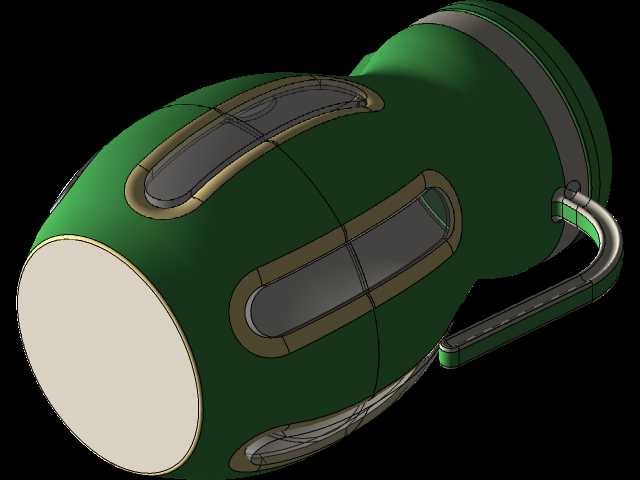

　　这套饮具组合的三维结构设计，核心围绕日常居家、休闲会客场景的使用需求展开，整套组件包含1只大容量保温储水壶、4只不同配色的直饮杯以及配套承托托盘，各部件的结构配合经过反复校核，完全适配日常使用的操作逻辑。从结构设计逻辑来看，保温壶的主体采用双层腔体结构预留，外层做圆润的瓜棱式造型分割，每道棱边内嵌金属质感装饰条，既兼顾外观的复古质感，也能在结构上提升壶身外壳的抗形变能力，避免日常拿取、放置过程中因轻微磕碰造成外壳凹陷。壶盖采用旋转卡合式密封结构，盖顶做六边形凸起造型，既可以作为开盖时的施力点位，增大手部旋转时的摩擦力，也能和壶身的装饰线条形成视觉呼应；壶嘴做窄径收边设计，出水端做微小的上扬角度，能够在倾倒饮品时有效控制水流流速，

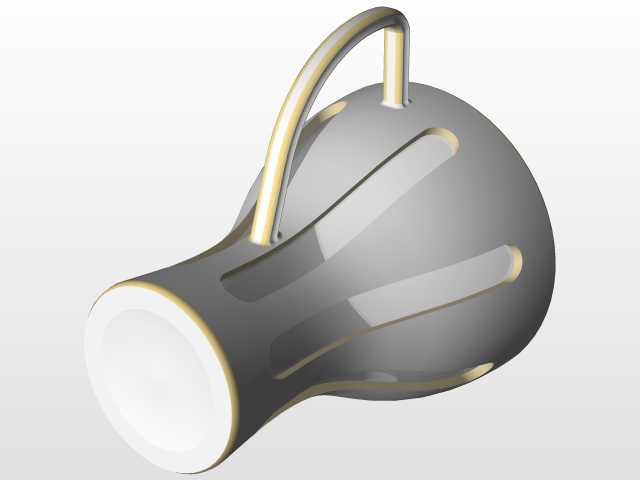

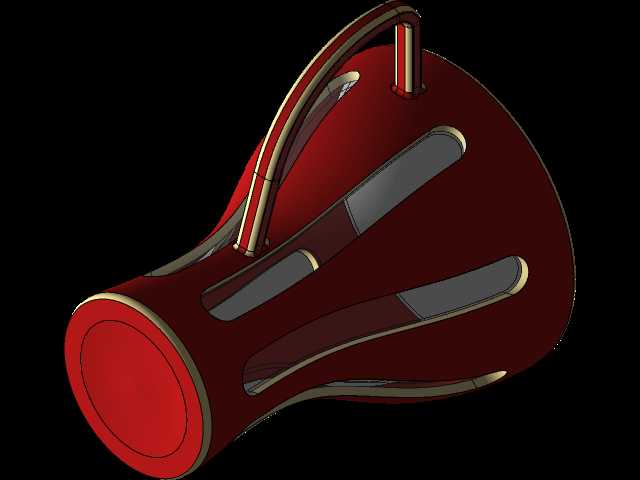

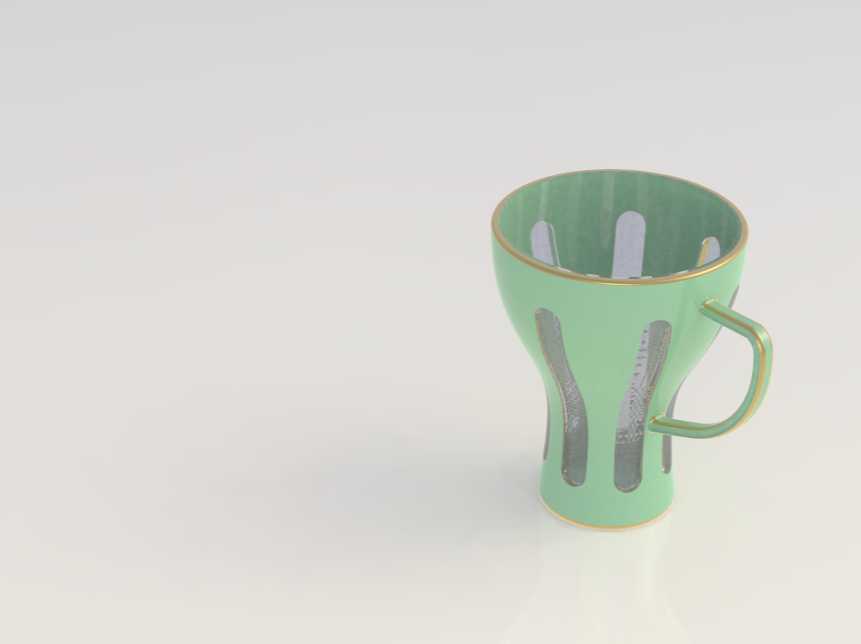

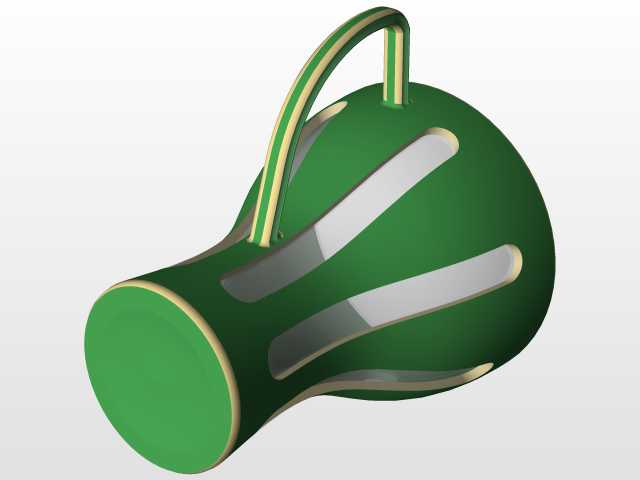

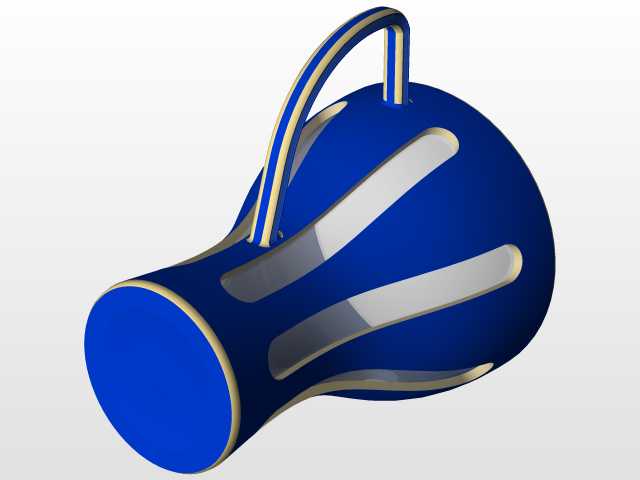

　　避免水流过急溅出，同时在壶嘴根部设置隐形的导流筋位，断水时可以快速收拢残留液滴，不会顺着壶身外壁流淌弄脏桌面。壶身侧方的C型把手做人体工学弧度设计，把手与壶身的连接点位做了受力强化，上下两个连接座分别对应壶身重心的上下平衡位置，装满饮品时单手握持把手倾倒，手腕不需要额外施加过多调整力矩，操作手感更轻便。配套的4只水杯采用统一的锥度造型设计，杯口做微卷边处理，接触唇部时的触感更顺滑，杯身的镂空装饰槽既可以降低杯子整体的重量，也能在盛装高温饮品时通过槽位的空气隔层减少外壁导热，避免拿取时烫手，不同的配色区分可以满足多人使用时的辨识需求，避免混用。承托托盘采用薄边平板结构，盘面做细微的下沉式围边，围边高度控制在3mm左右，

　　既可以避免放置在盘上的壶、杯意外滑落，也不会因为围边过高造成拿取杯具时的磕碰，托盘底部预留四个隐形的防滑脚垫安装位，脚垫采用软质硅胶材质，放置在光滑桌面时可以增大摩擦力，拖动托盘时不会刮伤桌面漆面。从安装边界与尺寸适配来看，保温壶的整体高度控制在220mm，壶身最大直径130mm，满装状态下的重心落在壶身垂直方向1/2高度以下，放置时的稳定性更强；单只水杯的高度为90mm，杯口直径75mm，叠放时的配合间隙控制在0.2mm，闲置收纳时可以多只叠放减少占用空间；托盘的整体尺寸为380mm*280mm，盘面的预留放置点位经过排布，保温壶放置在托盘后侧居中位置时，前方剩余空间可以均匀摆放4只水杯，各部件之间预留15mm以上的操作间隙，

　　拿取任意杯具时都不会磕碰旁边的组件。整套结构的壁厚设计遵循日用塑料制品的成型规范，主体外壳壁厚均匀控制在2.5mm，转角位置全部做R3以上的圆角过渡，既可以避免注塑成型时出现应力集中、壁厚不均导致的缩痕问题，也能在日常使用中减少锐角磕碰造成的损伤。壶身内部的保温层预留空间可以适配真空镀铝层或者聚氨酯发泡层的安装，根据不同的成本定位可以灵活选择保温结构方案，不需要调整外部主体的模具结构；壶盖内部预留密封胶圈的安装槽位，胶圈采用食品级硅胶材质，卡合后可以实现壶口的完全密封，倾斜壶身时不会出现漏液问题。水杯的底部做微小的内凹设计，放置在平整桌面时可以形成微小的负压吸附效果，轻微触碰杯身不会轻易翻倒，同时内凹结构可以避免杯底直接和桌面硬接触，减少放置时的碰撞噪音。托盘的盘面做细微的磨砂纹理处理，既可以减少表面的指纹残留，也能在放置杯具时增大接触面摩擦力，杯底沾水的情况下也不会轻易滑动。整套设计的所有部件拆分结构都考虑了后期的装配与维护需求，壶把、装饰条等附属配件都采用卡扣式连接，不需要额外的粘接或者紧固件，装配工序简单，后期出现部件损坏时也可以单独拆卸更换，降低整体的使用维护成本。
