矿用单轴振动筛分设备结构设计

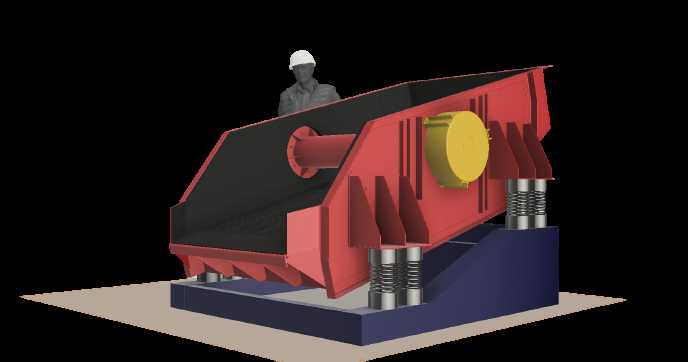

　　在砂石骨料生产、金属矿选矿、煤炭洗选这类散料处理生产线里，筛分环节是决定成品料级配合格率的核心工序，这款倾斜式振动筛的结构设计，完全围绕重载连续作业的工况需求展开。从现场安装边界来看，设备整体采用倾斜布置的筛箱结构，入料端高度高于出料端，筛面倾角控制在20度左右，既可以借助物料自身重力加快沿筛面的移动速度，避免厚料层压死筛网，也能配合激振器的振动力度，让不同粒径的颗粒在跳跃过程中充分接触筛孔，完成透筛分级。设备的支承结构采用多组圆柱螺旋压缩弹簧，分别布置在筛箱入料端下部、出料端下部以及侧部支承座位置，弹簧刚度经过匹配计算，既能在设备运行时缓冲筛箱传递给基础的动载荷，降低对厂房基础的抗振要求，也能保证筛箱振动轨迹的稳定性，避免出现横向摆振导致筛网偏磨、激振器轴承过载的问题。

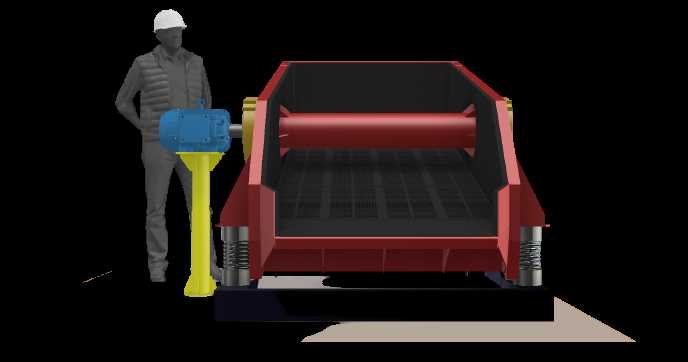

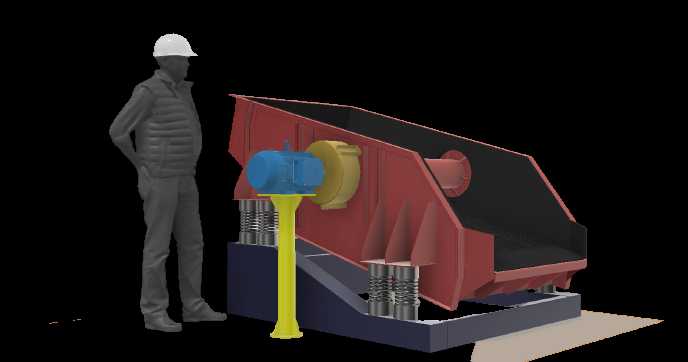

　　激振单元采用侧装式偏心块激振结构，驱动电机通过支座独立安装在筛箱侧部的刚性支架上，和激振器轴通过挠性联轴器连接，这种布置方式可以避免电机直接随筛箱振动，降低电机轴承的额外载荷，延长电机使用寿命。激振器的偏心块分为固定块和可调块两部分，现场调试时可以根据处理物料的堆密度、筛分粒度要求，调整可调偏心块的夹角来改变激振力大小，适配不同的处理量需求，比如筛分鹅卵石这类高密度物料时可以加大激振力，筛分煤粉这类低密度物料时适当降低激振力，减少不必要的能耗和筛网磨损。

　　筛箱的侧板采用整板折弯加加强筋焊接结构，没有多余的拼接焊缝，避免长期振动下焊缝开裂的问题，筛箱内部的横梁采用无缝钢管制作，表面衬有耐磨橡胶层，既可以降低物料下落时对横梁的冲击磨损，也能减少物料粘挂在横梁上的概率，保证筛箱内部流道通畅。筛网采用模块化压装结构，不需要整体拆卸筛箱就可以从侧面抽出更换筛网，针对不同的筛分需求，可以更换冲孔筛板、编织筛网或者聚氨酯筛网，比如处理硬度高的磨蚀性物料时用聚氨酯筛网降低磨损，处理细粒级物料时用编织筛网提高开孔率。

　　从设备的安装适配性来看，筛箱的进料口预留了和上游给料设备对接的法兰接口，可以和振动给料机、皮带输送机的出料端直接衔接，不需要额外制作过渡溜槽，出料端根据筛上物、筛下物的不同流向，分别设置了对应的导料溜槽连接位，方便和下游的破碎机、皮带机或者成品料仓对接。设备的整体宽度控制在常规厂房跨距的适配范围内，安装时不需要对厂房结构做特殊改造，支承弹簧的下部支座预留了地脚螺栓孔，可以直接固定在混凝土基础或者钢制平台上，基础的水平度要求控制在千分之二以内，就能保证设备运行时的振动轨迹不偏移。

　　在日常维护的结构设计上，激振器的轴承座采用剖分式结构，更换轴承时不需要拆卸整个激振器轴，只需要拆开轴承座上盖就可以完成检修，轴承的注油孔引出到筛箱外侧，设备运行过程中就可以完成注油保养，不需要停机操作。侧部的电机支座设置了张紧调节螺栓，调整三角带或者联轴器的同轴度时不需要撬动电机，只需要调节螺栓位置就可以完成对中，降低现场维护的工作量。筛箱的所有连接螺栓都采用防松自锁结构，配合止动垫片，避免长期振动下螺栓松动脱落，设备运行时的振动方向角设置为45度，这个角度下物料的跳跃高度和前进速度匹配度最优，既不会因为跳跃过高导致物料摔碎产生过多粉料，也不会因为前进速度过快导致筛分不充分，筛网的透筛效率可以稳定保持在九成以上，针对100mm以下的散料分级，单台设备的处理量可以匹配中型破碎生产线的产能需求，不需要多台设备并联作业，减少生产线的占地面积和设备投资成本。
