矿用分级用冲孔式格栅筛结构设计

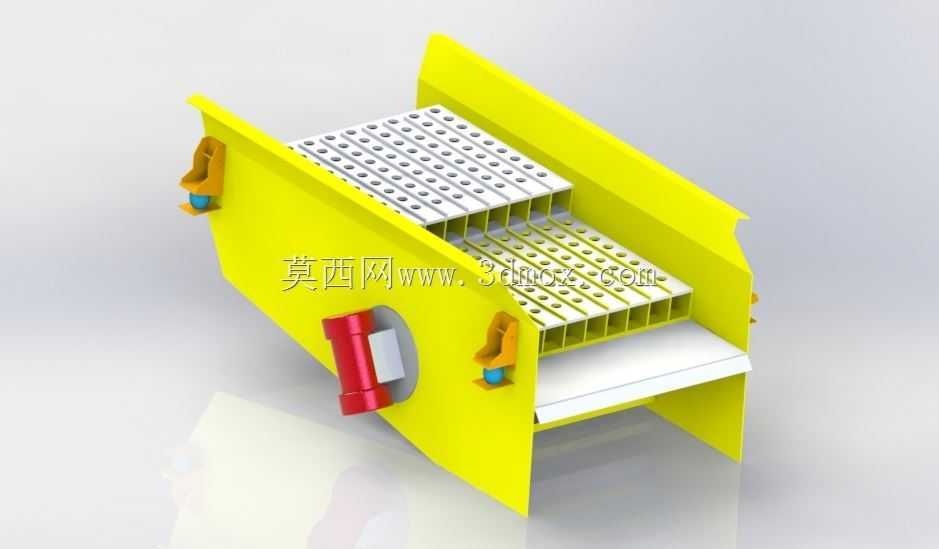

　　在散料分级处理的作业场景里，这类格栅筛的应用覆盖了矿山原煤分级、砂石骨料粒径筛分、建筑垃圾分选等多个工况，核心作用是通过筛面孔隙的尺寸差，将混合物料按照粒径区间完成分离，为后续的破碎、输送、成品存储工序提供符合粒度要求的物料。从现场安装的边界条件来看，该筛体采用两侧立板作为主承载结构，立板上预留的吊装与安装孔位，可直接适配现有振动筛架的安装接口，无需额外加工过渡连接件，安装时仅需将两侧的快锁式固定卡扣与筛架的对应支座对位，穿入防松销轴即可完成固定，整体更换筛板的作业时间可控制在半小时以内，能有效减少设备停机维护的时长。

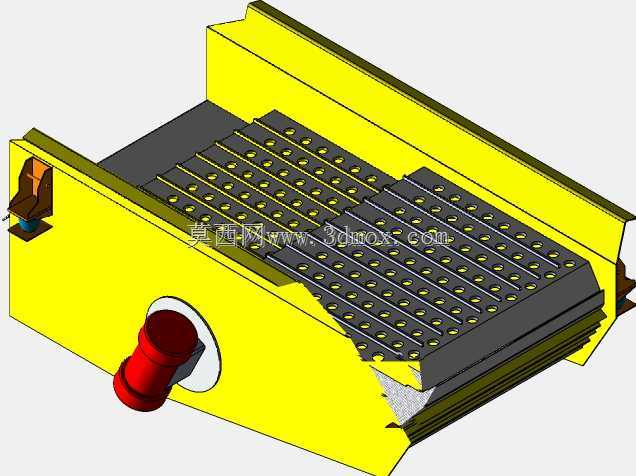

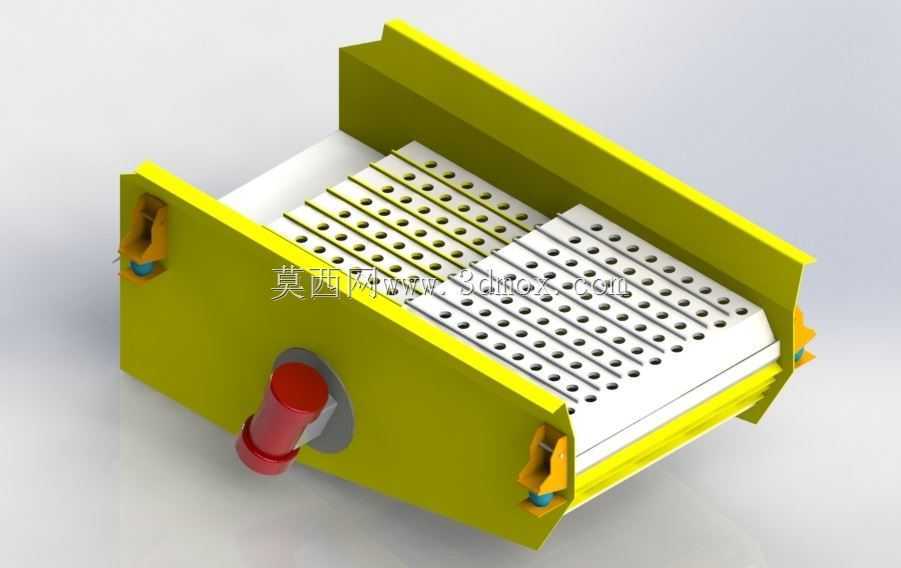

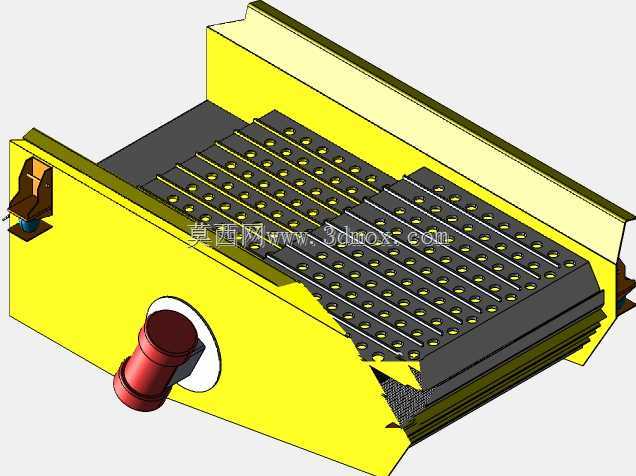

　　设计过程中优先考虑了筛面的物料通过效率与抗磨损性能，筛面采用分段式冲孔筛板拼接结构，不同区段的筛孔孔径可根据实际筛分需求灵活更换，靠近入料端的筛板可选用大孔径结构，优先筛除细粒级物料，减少大块物料对后续筛面的冲击磨损，靠近出料端的筛板可匹配目标分级粒径，保证筛分精度。两侧的黄色护板采用折弯成型结构，高度刚好覆盖筛面物料的堆积厚度上限，可避免筛分作业过程中物料从筛体侧边撒落，护板与主立板之间采用螺栓连接，磨损后可单独拆卸更换，无需整体更换筛体框架，降低后期运维的备件成本。

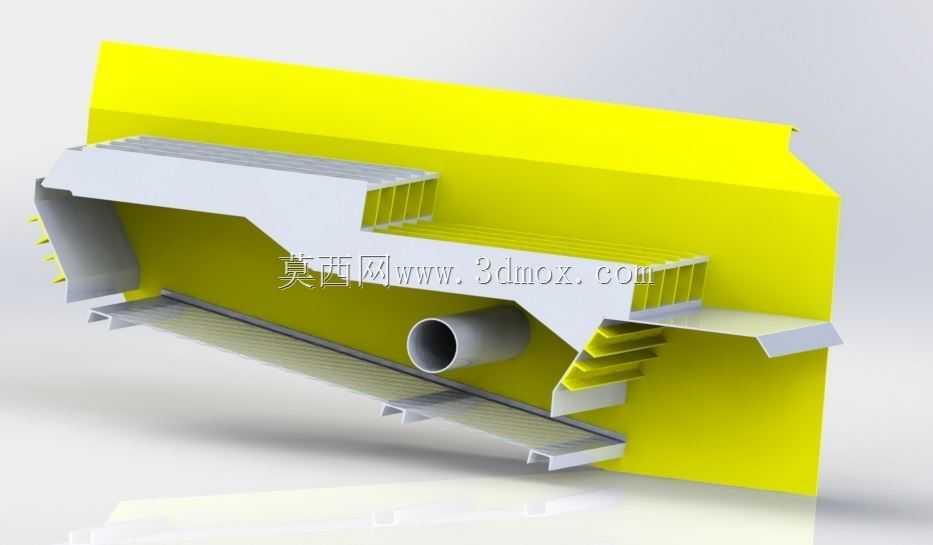

　　筛体侧面设置的激振连接座，可直接与振动驱动单元的输出端连接，动力传递路径短，激振力可直接作用于筛体主框架，避免了额外连接结构带来的动力损耗。筛板下方设置的承托梁采用等间距排布，可在筛面承受大块物料冲击时提供足够的支撑刚度，避免筛板受载变形导致筛孔尺寸偏移，影响最终的筛分精度。从结构细节来看，筛板的冲孔采用倒锥形设计，孔道上窄下宽，可减少湿黏物料卡孔的概率，针对含水率较高的原煤、河沙等易堵孔物料，这种孔型设计能让物料在筛体振动过程中顺利透筛，减少人工清理筛孔的作业量。

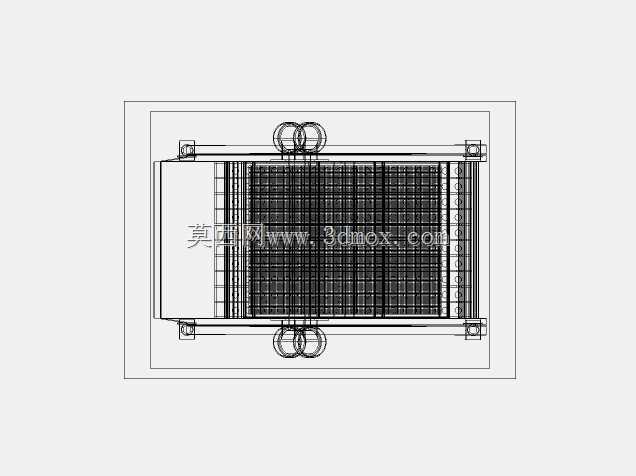

　　在实际选型适配时，可根据现场处理量的需求调整筛面的有效筛分面积，该结构的模块化设计支持多组筛体拼接使用，拼接处采用阶梯式搭接结构，可避免物料从拼接缝隙泄漏。两侧立板上的加强筋布置在受力集中的安装座与激振连接位置，通过有限元受力校核，在满负荷载料连续作业的工况下，立板的形变量控制在允许范围内，不会出现焊缝开裂、结构变形等问题。筛体表面的涂装采用耐磨防腐涂层，可适应矿山现场高粉尘、高湿度的作业环境，延长设备的整体使用寿命。

　　不同于传统的焊接式整体筛板，这种分体式格栅筛的筛板与框架采用分离式设计，当某一段筛板出现磨损过度或者局部破损时，仅需拆卸对应段的固定压条即可更换筛板，无需将整个筛体从筛架上吊出，大幅降低了现场维护的作业强度。筛面的倾角可通过调整安装支座的高度进行适配，针对流动性较差的物料可适当增大筛面倾角，提升物料在筛面上的运动速度，避免物料堆积堵料；针对流动性较好的干性物料可适当减小倾角，延长物料在筛面上的停留时间，提升筛分的透筛率。
