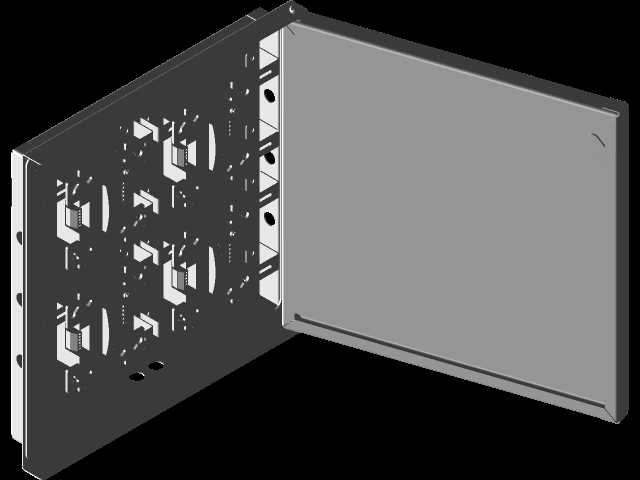

帕内尔电子元件配套结构三维设计

　　在电子制造产线的元件供料、工位定位以及成品组装环节，这类配套结构件的适配性直接决定了产线运行的顺畅度，很多电子组装工位出现的卡料、定位偏移问题，追根溯源都是配套结构的尺寸边界没有和元件本身的公差带做匹配设计。做这类结构的三维设计时，首先要锚定的是电子元件本身的外形公差，不能只按照元件的标称尺寸做腔体建模，要预留出元件注塑外壳的收缩公差余量，通常沿元件周向预留0.1到0.15毫米的间隙，既不会因为间隙过大导致元件定位晃动，也不会因为间隙过小出现元件卡滞无法装入的问题。

　　从实际安装场景来看，这类结构大多适配SMT产线的供料器接驳位、手工焊接工位的定位治具以及成品测试的载具底座，安装边界需要和现有产线的标准安装孔位做对齐，常见的安装孔距采用30毫米、50毫米的通用工业型材孔位标准，固定孔采用沉头设计，避免固定螺栓突出结构表面刮蹭元件引脚或者操作人员的手部。结构的导向面做15度的倒角导入设计，元件放入时可以顺着倒角滑入定位腔体，不需要操作人员反复对位调整，能有效提升单工位的操作效率。

　　设计思路上优先考虑结构的耐磨属性，因为电子元件的取放频次很高，产线连续运行时每天的取放次数可以达到数千次，定位腔体的边缘如果没有做耐磨强化处理，使用三个月左右就会出现磨损台阶，导致元件定位精度下降，直接影响后续的焊接或者测试精度。建模时会在腔体的接触边缘做0.2毫米的圆角过渡，避免应力集中导致的结构崩边，同时也能减少元件外壳和结构硬接触产生的碎屑，这些碎屑如果掉在电路板上很容易造成引脚短路的质量隐患。

　　外形尺寸的设定遵循最小化原则，在完全容纳目标元件、满足结构强度的前提下尽可能压缩整体占用空间，这样在同一块载具板上可以布置更多的定位工位，提升单批次的加工测试数量。结构的壁厚根据选用的加工材料做匹配，如果采用防静电POM材料加工，壁厚设置在2毫米即可满足强度要求，不会因为频繁取放出现变形；如果采用铝合金材质做硬质氧化处理，壁厚可以压缩到1.5毫米，进一步减轻结构整体重量，适配自动化取放机构的负载要求。

　　功能特性上，这类结构需要兼顾防静电需求，电子元件尤其是CMOS类的敏感器件很容易被静电击穿，所以结构材料的表面电阻要控制在10的6次方到10的9次方之间，建模时不需要额外做防静电涂层的避让位，整体结构表面保持平整即可，涂层可以均匀覆盖所有接触表面。结构底部设计0.5毫米深的排气槽，元件放入时腔体内的空气可以顺着排气槽排出，不会因为空气憋压导致元件无法完全落位，很多新手设计这类结构时容易忽略排气槽的设计，实际使用时经常出现元件浮高的问题，需要操作人员手动按压才能到位，反而降低了作业效率。

　　从三维建模的细节来看，所有的棱边都做了R0.3以上的圆角处理，没有尖锐的边角，一方面是避免操作时划伤手部，另一方面也减少结构在周转过程中因为磕碰产生的掉屑问题。和自动化设备配合的定位基准面做了0.02毫米的平面度公差要求，保证机械臂取放元件时的重复定位精度，基准面旁边设计了一个直径2毫米的定位销孔，和设备上的定位销做精准配合，安装时不需要反复调整位置，拧紧固定螺栓即可达到要求的安装精度。

　　实际应用中，这类结构还需要适配不同批次元件的尺寸波动，所以建模时会把定位腔体的尺寸做成参数化可调整的模式，只需要修改腔体的长宽参数就可以快速适配不同尺寸的同系列元件，不需要重新绘制整个结构，能大幅缩短后续的改型设计周期。结构的取让位设计在元件的两侧，宽度设置在8毫米，方便操作人员或者气动吸盘取放元件，不会因为空间不足出现吸盘碰蹭结构边缘导致元件掉落的问题。
