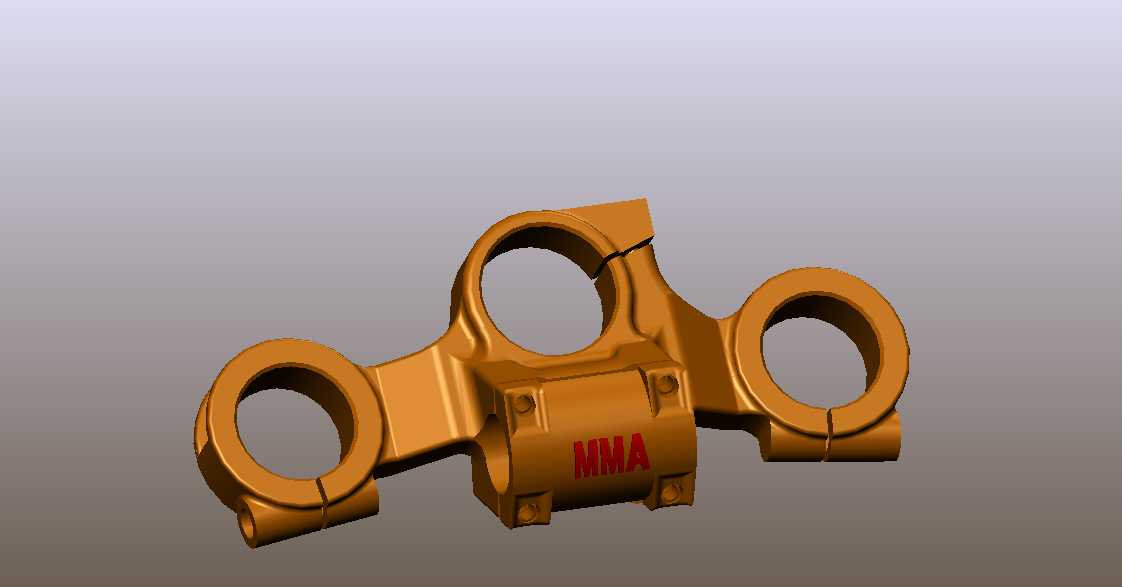

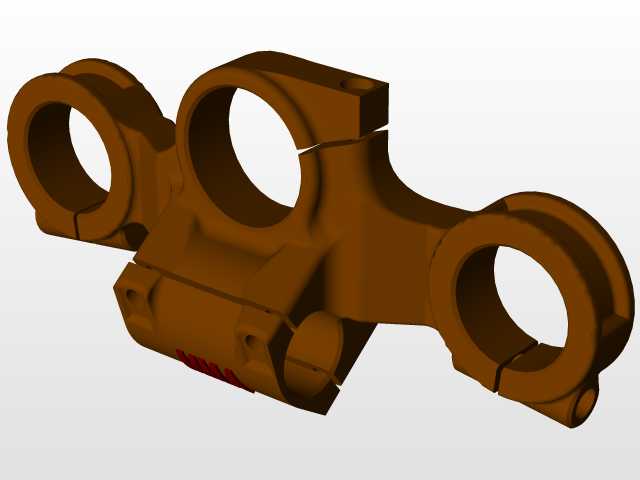

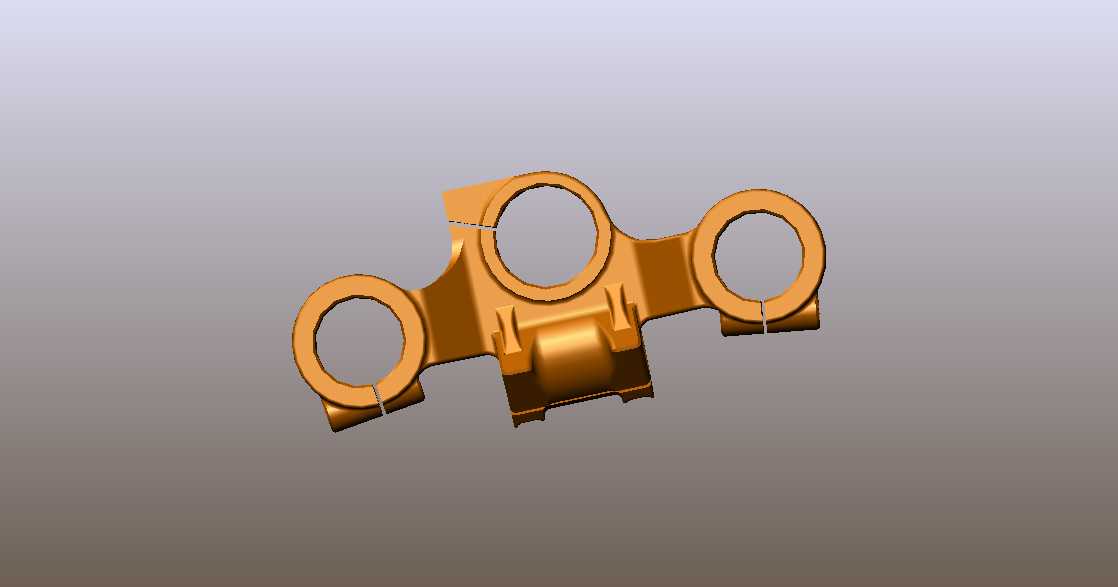

轻量化三耳连接顶冠结构设计

　　这类三耳式顶冠构件，多应用在需要多管路并行固定、同时承担纵向载荷的管路排布系统中，常见于液压动力单元的阀组外接管路固定、内燃机组的外围管线定位、重型设备的流体输送管路支撑场景，区别于普通单孔管夹，它能在同一个安装基准面上同时完成三路平行管线的定位，减少分散安装带来的累计位置误差，也能降低支撑构件的整体占用空间。从实际使用场景来看，这类构件安装时，三个同轴度公差控制在0.1mm以内的环形耳孔分别对应穿过三根平行布置的硬管，耳孔内侧预留的环形切槽是用来嵌入弹性卡圈，避免管线在设备运行振动过程中出现轴向窜动，耳孔开口处的窄缝设计是为了装配时可以通过螺栓预紧实现轻微的孔径收缩，抱紧穿过的管线外壁，不需要额外加装管套就能实现足够的握持力，

　　同时也能补偿管线加工时的外径公差波动。构件中部的凸起承力座是整个零件的核心受力点，底部的两个对称卡扣结构直接卡接在设备预设的安装基座卡槽内，不需要额外打安装孔就能完成快速定位，承力座内部做了等壁厚的中空挖槽，在保证整体抗弯截面模量不降低的前提下，尽可能削减了非受力区域的材料余量，这也是设计过程中围绕材料成本优化做的核心调整——最初的方案是实心承力结构，整体重量比优化后高出42%，在做有限元校核时发现实心结构的内部应力分布极不均匀，中心区域的应力值远低于材料许用应力，属于完全冗余的材料填充，因此沿着应力传导路径做了随形的材料去除，最终的结构在1.5倍额定载荷下的最大变形量仅为0.08mm，完全满足管线固定的刚度要求。从安装边界来看，

　　三个耳孔的中心距严格匹配对应管线的排布间距，安装时不需要额外调整管线位置就能直接卡入，构件整体的外轮廓尺寸控制在相邻部件的安全间隙以内，不会和周边的线束、其他阀体构件产生运动干涉，耳孔的端面做了0.5mm的倒角处理，既可以去除加工毛刺，也能在管线穿入时起到导向作用，降低现场装配的对位难度。设计过程中还特意调整了三个耳孔和中部承力座的过渡圆角半径，把最初R2的小圆角改成R5的大圆弧过渡，避免应力集中在转角位置，在设备长期承受振动载荷的工况下，能大幅降低转角位置出现疲劳裂纹的风险。构件底部的两个定位卡扣做了1°的拔模斜度，卡入基座卡槽后能依靠自身弹性实现预紧，不会因为设备运行的振动出现松脱，卡扣的接触面做了滚花处理，增大接触摩擦力，

　　即使在有油污的安装环境下也能保持足够的连接可靠性。这类构件的设计核心从来不是追求极致的强度冗余，而是在满足实际承载要求、安装适配性的前提下，尽可能去除无效的材料，一方面降低零件本身的材料成本，另一方面也能减少设备整体的附属重量，对于移动作业的重型设备来说，每一个附属零件的轻量化累积起来，就能带来可观的整机重量优化，同时减少不必要的材料消耗也符合机械设计中“合适即最优”的工程原则，避免过度设计带来的成本浪费。在实际建模过程中，三个耳孔的位置度公差是整个零件的尺寸控制核心，一旦孔位偏差超过0.2mm，装配时就会出现管线无法顺利穿入、或者穿入后存在额外装配应力的问题，长期使用中会在管线连接位置产生泄漏风险，因此建模时首先确定中部承力座的安装基准面，再以基准面为参照阵列生成三个耳孔的特征，保证所有耳孔的轴线都平行于安装基准面，同时中心距偏差控制在公差带以内。耳孔开口处的窄缝宽度设计为1.2mm，既保证预紧螺栓锁紧时有足够的收缩量，也不会因为缝宽过大导致耳孔的刚性不足，在抱紧管线时出现过度变形丧失夹持力。承力座背部的加强筋沿着三个耳孔的受力方向布置，把每个耳孔承受的管线载荷直接传导到底部的安装卡扣位置，让整个零件的应力传导路径更顺畅，不会出现局部应力突变的情况。
