汽车零部件多工位气动固定工装

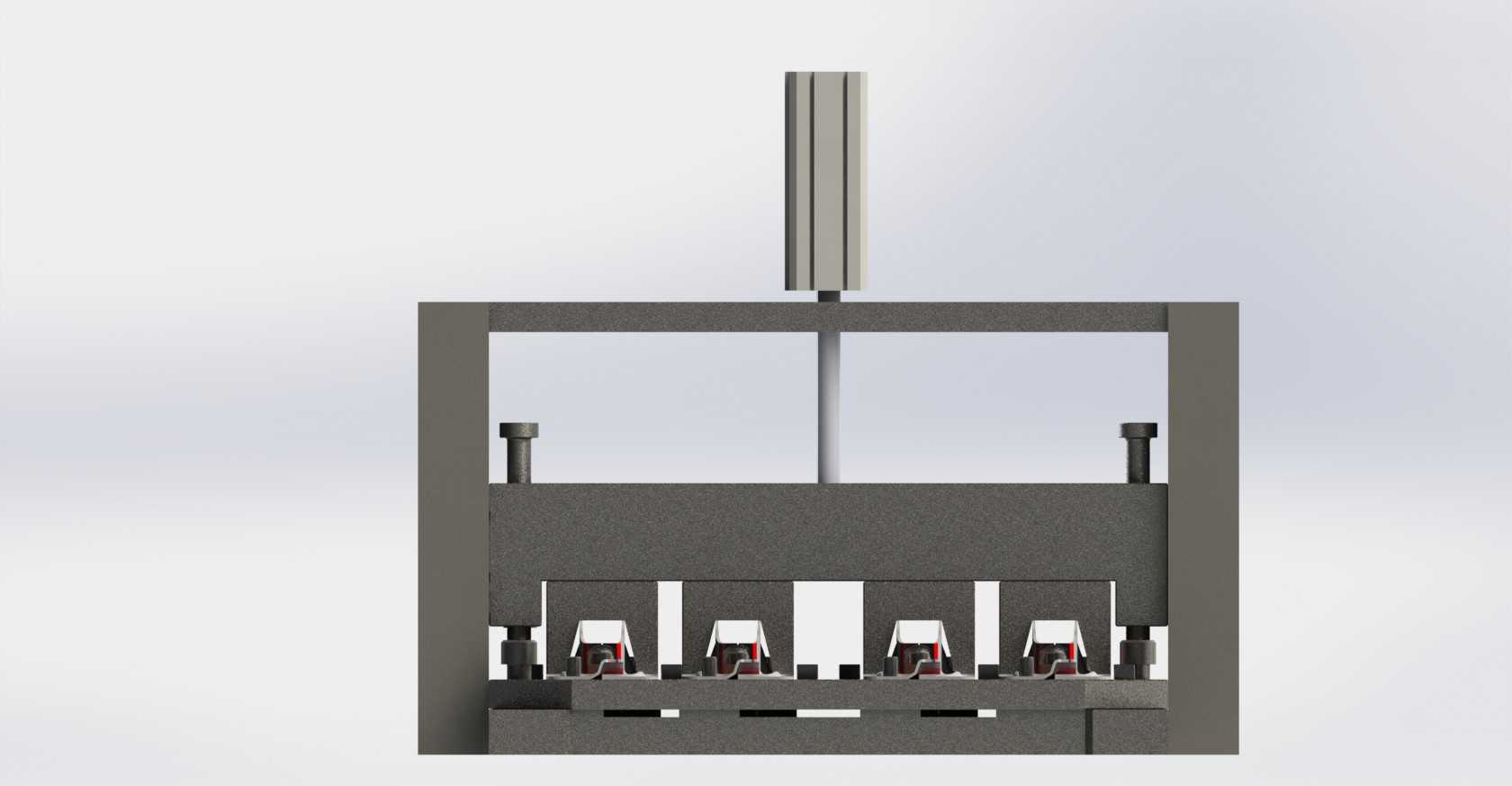

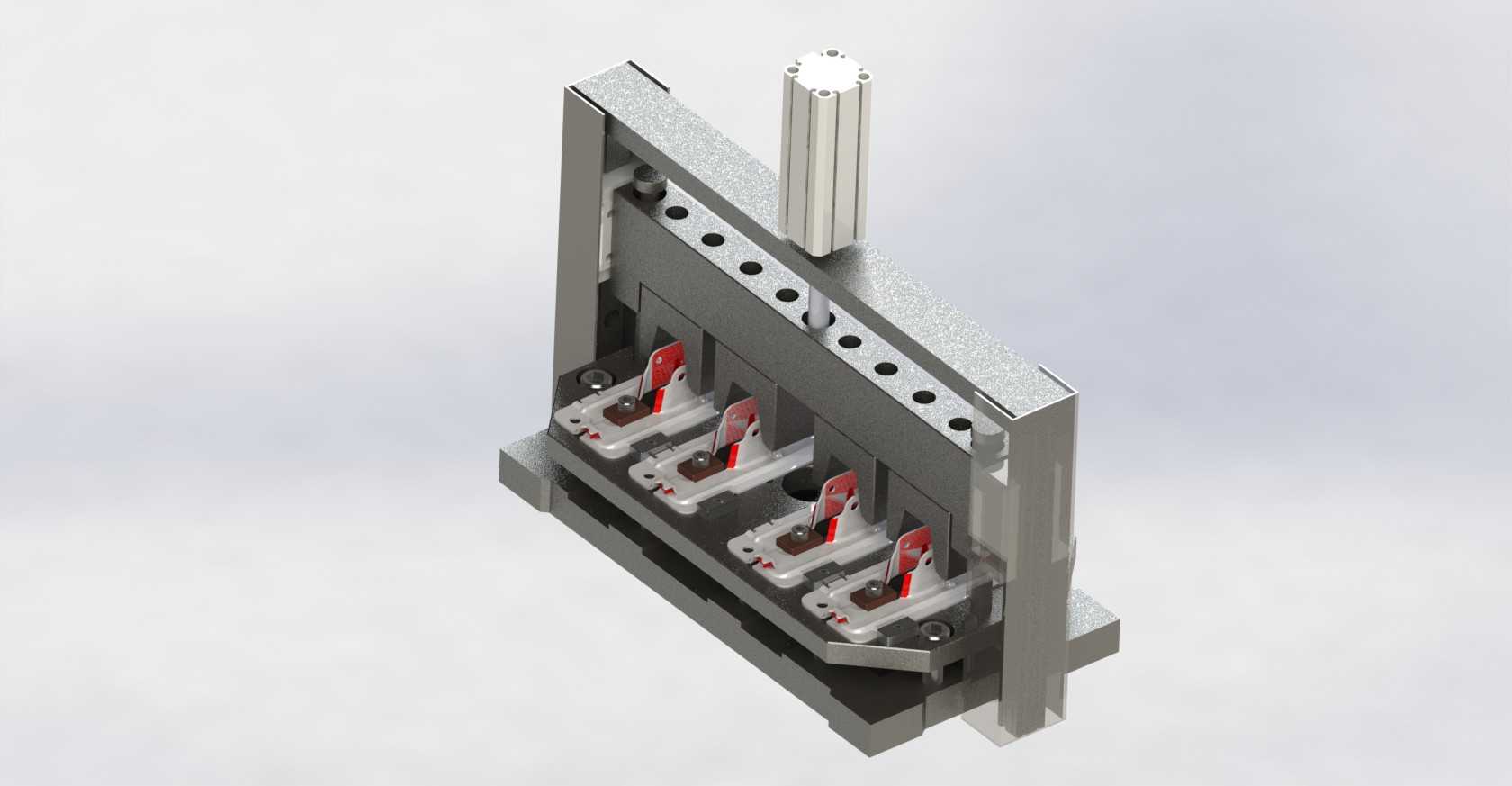

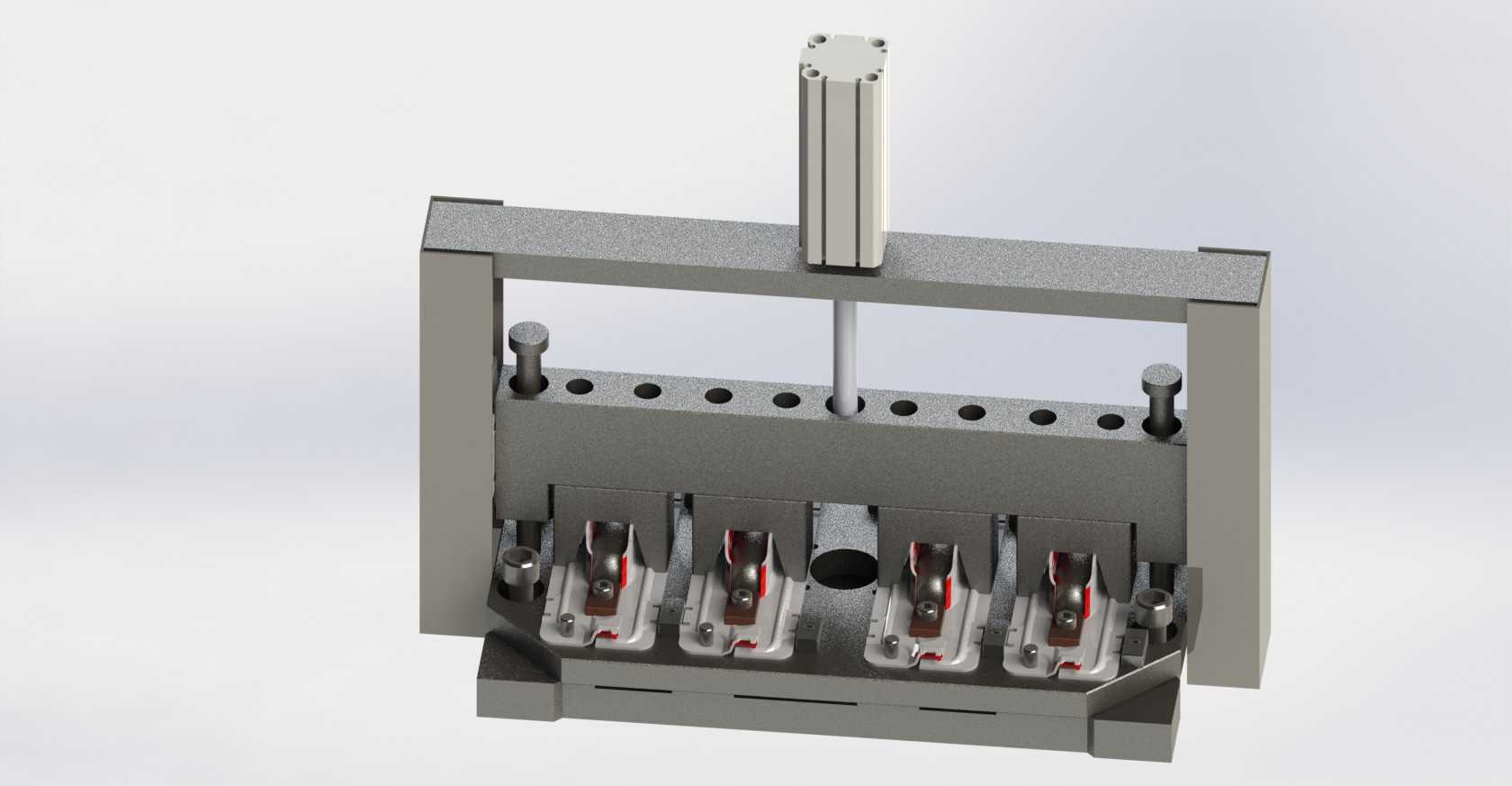

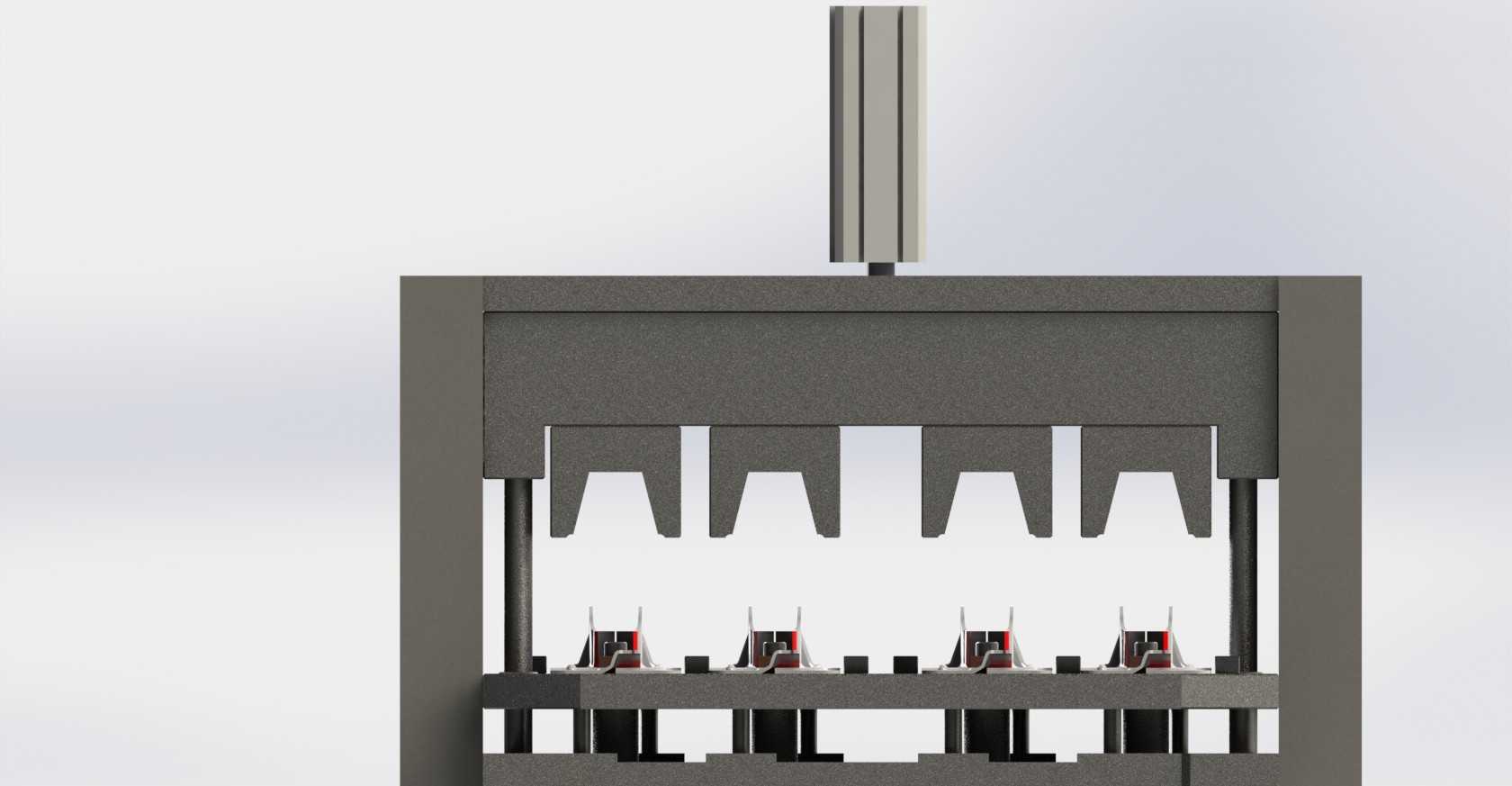

　　这套工装主要面向汽车零部件装配、检测工序的工件定位需求，在汽车零部件生产线的预装工位、尺寸检测工位、小部件压装工位都能适配使用，解决了同类型小型汽车结构件加工装配过程中定位一致性差、装夹效率低的问题。整套工装采用立式框架布局，主体支撑结构使用标准铝型材搭配加工钢板拼接而成，框架后侧预留了气动执行元件的安装位，顶部安装的标准气缸作为压紧动作的动力源，气缸活塞杆端连接联动压合板，可同步驱动四个工位的压紧机构动作，一次装夹即可完成四个同规格工件的固定，相比单工位夹具，单批次装夹效率提升三倍以上。每个独立工位都设置了仿形定位块，定位块的型面完全匹配对应汽车零部件的底部轮廓，工件放置后可自动完成X、Y方向的初定位，不需要操作人员额外调整位置，

　　每个工位配套的红色快速夹钳配合气缸驱动的压头，可实现Z方向的可靠压紧，压紧力可通过气源压力调整，适配不同壁厚、不同材质的小型汽车零部件装夹需求，避免压紧力过大造成工件变形，或是压紧力不足导致加工、检测过程中工件移位。工装的底座设置了多组安装孔位，可直接固定在标准工作台台面，或是接驳生产线的输送线体侧边，整体安装边界尺寸适配多数小型装配工位的空间要求，不需要对现有工位布局做大幅改造即可投入使用。设计过程中优先考虑了工装的通用性与维护便捷性，所有的定位块、压头都采用快拆式安装结构，更换不同规格工件时，只需要更换对应工位的定位块与压头，调整压合板的行程限位即可快速切换生产型号，不需要重新制作整套工装，

　　大幅降低多品种小批量生产的工装投入成本。框架侧面预留的多组调节孔位，可根据工件的高度尺寸调整气缸的安装高度，适配不同高度规格的工件装夹需求，压紧机构的行程也设置了机械限位，避免气缸过行程压损工件。在实际生产场景中，这套工装可配合扭力扳手完成工件螺丝锁付，配合检测探针完成工件关键尺寸的在线检测，也可配合小型压装机完成小轴套、卡扣的压装作业，工位适配性较强。工装的气动管路全部内置在框架型材的槽内，外部无裸露管路，避免生产过程中管路剐蹭造成的气源故障，也减少了管路积灰、油污堆积的问题，日常维护只需要定期检查气缸密封件、夹钳铰接位的磨损情况即可，维护难度低。每个工位的侧边都设置了工件到位检测的传感器安装位，

　　可加装接近传感器实现装夹到位的自动检测，配合生产线的控制系统实现防错功能，避免工件未放正就启动压紧动作造成的工件、工装损坏。整套工装的受力结构经过受力校核，框架的支撑强度可满足长时间高频次装夹的受力需求，压紧过程中框架形变量控制在0.02mm以内，可保证装夹定位精度满足汽车零部件的装配公差要求，不会因为工装变形导致工件装配尺寸超差。
