流线型便携塑料饮用水瓶结构设计

　　这款流线型塑料饮用水瓶的结构设计，核心围绕快消品流通环节的实际使用需求展开，在结构层面充分考虑了吹塑成型的工艺边界，以及终端使用场景的人机交互特性。日常商超流通、户外便携饮水、自动售货机铺货是这类容器最核心的应用场景，设计过程中需要同时兼顾生产端的成型效率、物流端的堆码强度、使用端的握持手感与密封可靠性。

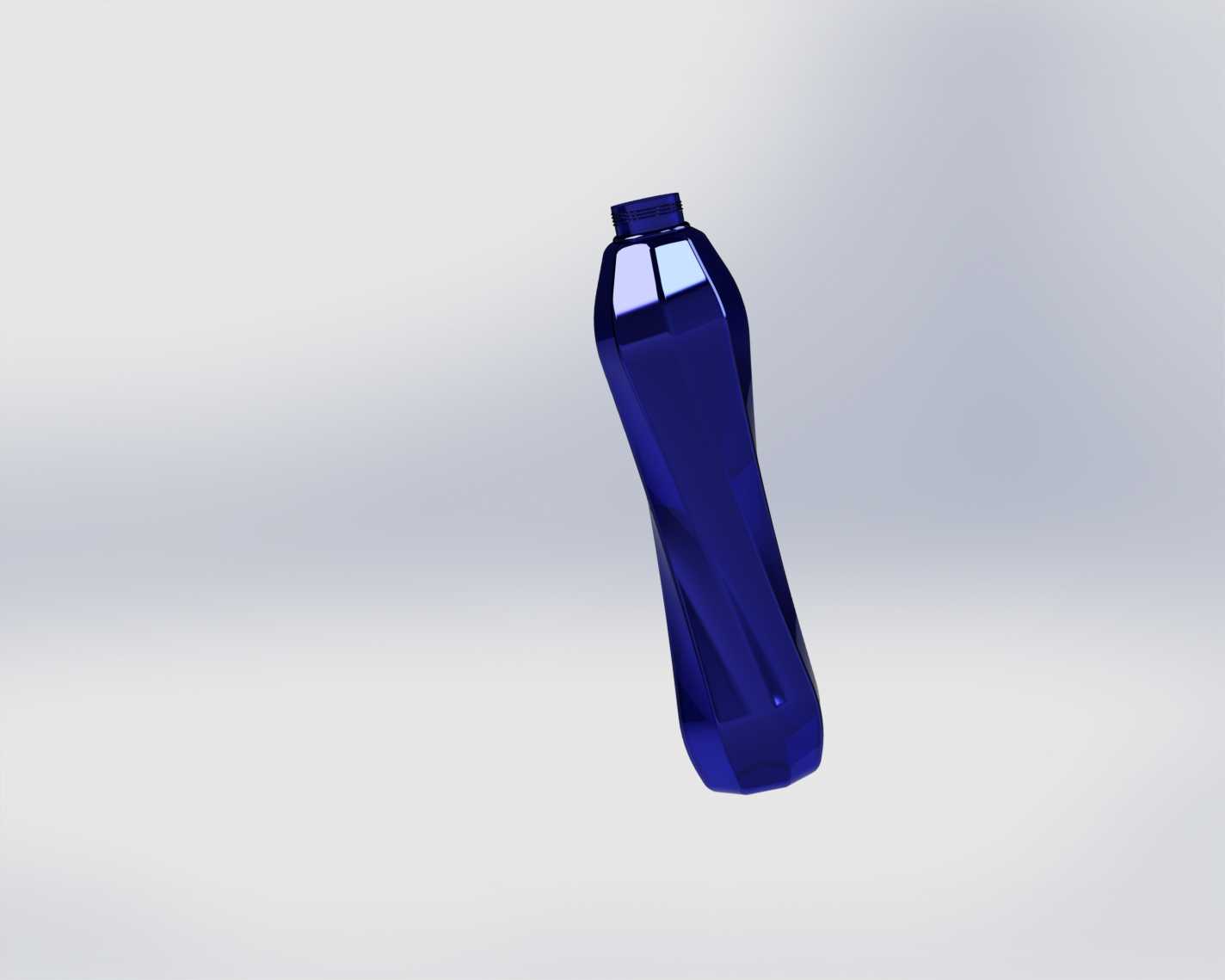

　　从功能特性来看，瓶身整体采用扭转式棱面结构，并非单纯为了视觉上的差异化设计：沿瓶身轴向分布的内凹棱筋，能够在不增加瓶胚壁厚的前提下，大幅提升瓶身的径向抗挤压能力，避免物流堆码、货架陈列过程中因外力挤压出现瓶身凹陷变形的问题；同时扭转的曲面走向刚好贴合人手握持时的掌纹弧度，即使瓶身外壁凝结冷凝水，棱面形成的凹凸结构也能增加接触面摩擦力，减少湿滑脱手的概率。瓶口采用标准的PCO1881螺纹接口，能够匹配市面主流的塑料瓶盖密封结构，螺纹段的退刀槽位置做了圆弧过渡处理，避免吹塑成型过程中出现应力集中导致的瓶口开裂，同时保证封口时密封垫片的压缩量均匀，不会出现渗漏问题。瓶底采用经典的五瓣式内凹底结构，这个结构经过反复的壁厚模拟验证，能够保证吹塑过程中瓶底料厚分布均匀，不会出现局部过薄导致的跌落开裂，同时内凹的结构能够让瓶身在直立放置时保持稳定，即使放置在略有倾斜的工作台面也不会轻易倾倒。

　　设计过程中首先确定的是瓶口的安装边界尺寸，标准28mm口径的螺纹段外径、螺纹导程、封口环位置都严格遵循行业通用规范，保证后续灌装生产线的旋盖头、输送导轨能够直接适配，不需要针对瓶型做额外的设备调整。瓶身的最大截面直径控制在66mm，这个尺寸刚好适配常规自动售货机的货道宽度，同时也符合成年人单手握持的舒适尺寸范围，不会因为直径过大导致握持费力。瓶身总高度控制在235mm，配合3.06MB对应的550ml标称容量，能够满足常规单次出行的饮水需求，同时整瓶重量控制在18g左右，在保证结构强度的前提下尽可能减少原材料消耗，降低生产端的材料成本。棱面的扭转角度经过多次调整，最终确定为12度螺旋升角，这个角度既能够保证棱筋的结构加强效果，又不会因为棱面过深导致吹塑过程中出现料流堆积、局部壁厚不均的问题，同时瓶身的曲面过渡全部采用G2连续曲率，避免出现尖锐的棱角，一方面减少使用过程中棱角剐蹭的问题，另一方面也能降低吹塑模具的加工难度，减少模具型腔的抛光工作量。

　　在壁厚分配的设计上，瓶口螺纹段因为需要承受旋盖的扭矩以及密封压力，料厚设计为1.2mm，瓶身主体段料厚控制在0.3mm，通过棱筋结构弥补薄壁带来的强度不足，瓶底位置因为需要承受跌落冲击，料厚控制在0.5mm，整个壁厚分布通过模流分析反复调整，保证吹塑过程中型坯拉伸均匀，不会出现局部过薄导致的穿孔或者强度不足问题。瓶身的标签粘贴区域预留了110mm高度的平整环面，这个区域的曲面曲率控制在极小的范围内，保证不干胶标签粘贴后不会出现翘边、褶皱的问题，同时标签区上下两端做了0.2mm的凸筋定位，能够让标签贴装时快速定位，提升灌装线的贴标效率。

　　从实际使用的细节来看，瓶肩位置做了大圆弧过渡，这个设计一方面能够提升瓶肩的抗冲击能力，避免跌落时瓶肩位置出现应力开裂，另一方面在倾倒液体时，圆弧过渡能够让水流平稳流出，不会因为截面突变导致水流断流、溅出。瓶身的棱面在靠近瓶底的位置逐渐过渡平滑，避免瓶底位置出现结构突变导致的放置不稳，同时也能减少吹塑过程中瓶底位置的料流死角，保证成型质量。整个模型的曲面构建全部采用参数化建模方式，后续如果需要调整容量、修改棱面角度或者适配不同的灌装线需求，只需要调整对应的参数就可以快速生成新的瓶型结构，不需要重新构建整体曲面，能够大幅缩短后续的改型设计周期。
