磁耦合无接触无齿轮传动实验台架

　　这套无齿轮传动结构依托磁体间的非接触作用力实现动力传递，完全摒弃了传统齿轮啮合的硬接触传动形式，从根源上规避了齿轮传动长期运行存在的齿面磨损、啮合间隙、润滑需求、运行噪音等固有问题，在洁净传动、密封隔离传动、轻载精密传动场景下具备传统齿轮传动无法比拟的应用优势。目前这类磁耦合无齿轮传动结构，常被应用于对洁净度要求极高的医药生产输送线、食品加工灌装设备的动力传递环节，也可用于高压密封腔体内部的动力输入场景——由于传动过程中主动与从动端不存在物理接触，可通过隔离板将动力输入端与输出端完全分隔，无需在隔离壁上开设传动轴穿设孔，从结构上彻底解决了传动轴动密封带来的泄漏风险，在化工流体输送、真空腔体内部传动等对密封要求严苛的场景中应用价值突出。

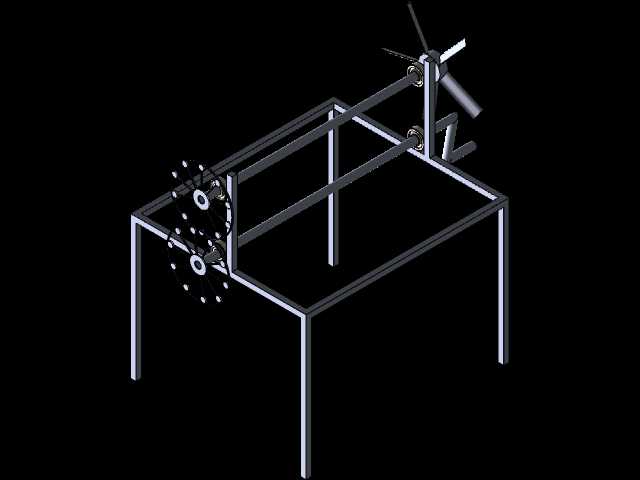

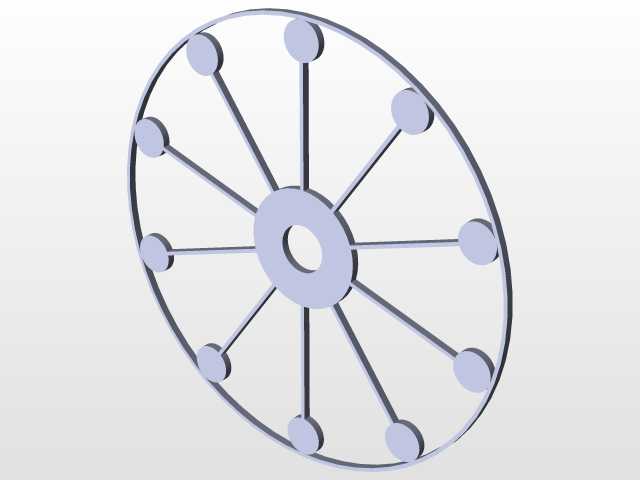

　　从结构设计逻辑来看，这套台架采用了方管型材搭建的框架式支撑底座，型材拼接处采用标准角件连接，整体刚性充足，可有效抵消磁体传动过程中产生的径向磁拉力，避免运行过程中支撑结构出现形变影响传动同轴度。台架上层设置两根平行的悬臂式传动轴，轴端通过带座轴承固定在框架的横向支撑梁上，轴承选型兼顾径向承载与转动顺滑性，可保证传动轴在磁拉力作用下无卡滞转动。其中一根传动轴的外伸端安装有手摇驱动柄与小型风叶演示件，另一根传动轴对应位置安装两组带永磁体的传动轮，两组传动轮沿轴向平行布置，轮体上的永磁体按照N/S极交替的方式沿圆周方向均匀排布，当主动端的磁轮转动时，通过磁体间的同极相斥、异极相吸作用力，带动从动端磁轮同步转动，整个传动过程无任何机械接触。

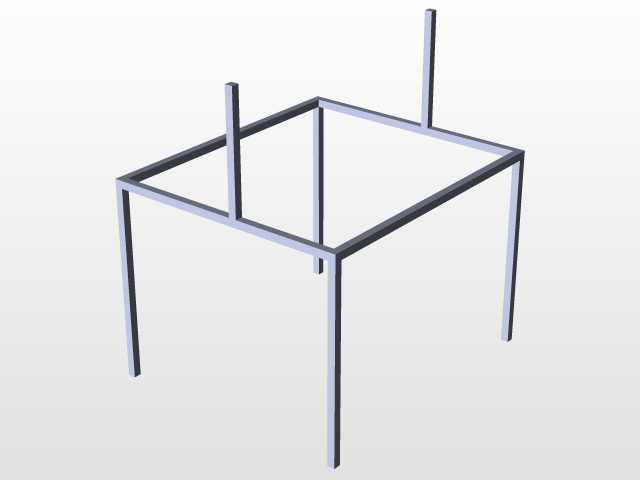

　　在安装边界与尺寸适配方面，这套台架的整体支撑框架采用4040标准工业铝型材搭建，整体长宽尺寸控制在800mm*600mm范围内，高度为700mm，可直接放置在常规实验台桌面上开展传动特性测试，无需额外做地基固定。传动轴的中心距可通过调整轴承座在横向梁上的安装位置进行微调，适配不同磁体规格、不同传动扭矩需求下的安装间隙要求——磁轮之间的气隙大小直接影响传动扭矩的传递能力，气隙越小可传递的扭矩越大，但对安装同轴度的要求也越高，设计时预留了0.5mm-5mm的气隙调整区间，可根据实际负载情况灵活调整。磁轮上的永磁体采用嵌入式安装结构，磁体嵌入轮体的安装槽后通过厌氧胶粘接固定，可避免高速转动时磁体受离心力作用脱落，轮体本身采用非导磁的铝合金材质加工，不会对磁路产生干扰，能最大程度保证磁能的利用率。

　　这套结构的设计初衷是用于无齿轮磁传动的运动特性验证，装配体中整合了完整的运动约束关系，可直接开展运动仿真，观察不同磁体排布、不同气隙大小、不同负载下的传动同步性、传动效率变化规律。相比传统齿轮传动需要严格控制齿形精度、中心距公差、啮合侧隙，磁耦合无齿轮传动对安装精度的容错率更高，即使两轴存在微小的角度偏差或平行度误差，依然可以稳定传递动力，不会出现齿轮传动的卡齿、断齿问题。同时由于无接触无磨损的特性，这类传动结构的使用寿命远长于传统齿轮传动，日常运行无需添加润滑油维护，尤其适合在不能有油污污染的洁净生产场景使用。在轻载输送、精密仪器传动、密封设备动力传输等领域，这类无齿轮磁传动结构正在逐步替代部分传统齿轮传动方案，解决很多传统传动形式无法攻克的密封、洁净、低噪需求痛点。
