适用于两轮车及助残车辆的倒挡传动机构

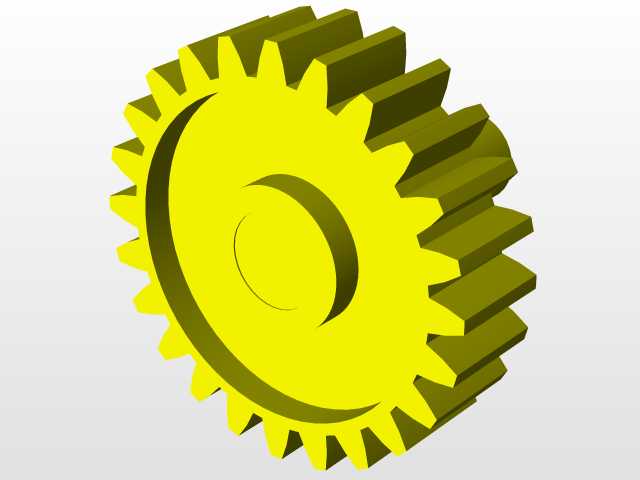

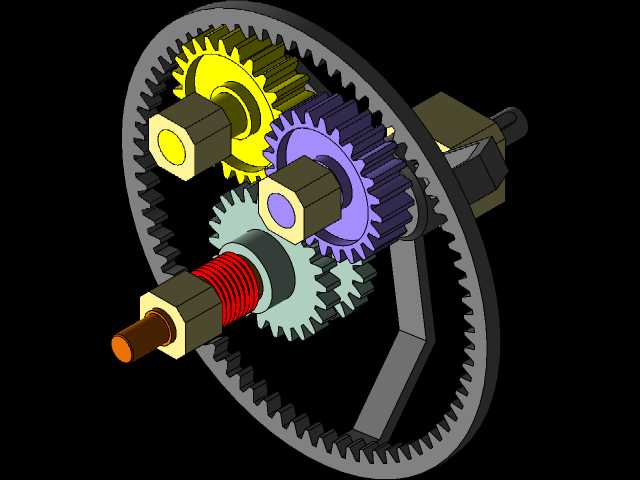

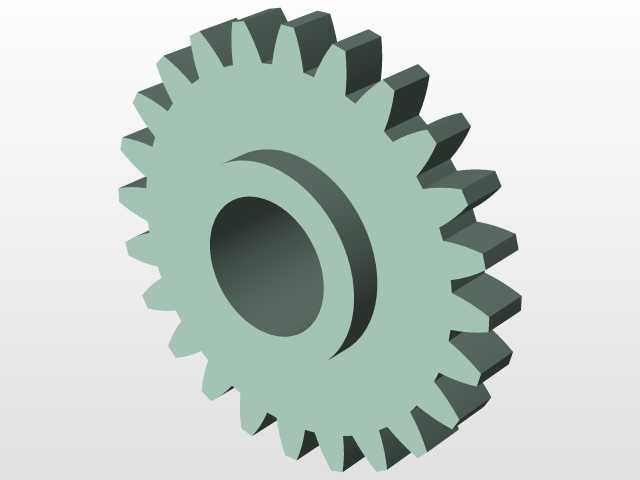

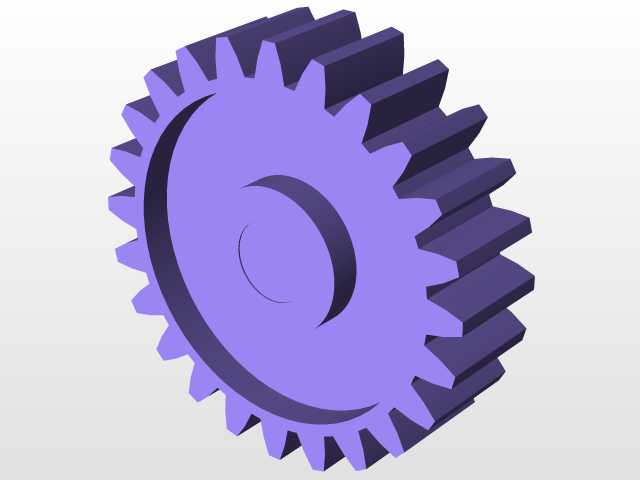

　　这套倒挡传动机构的核心设计初衷，是填补小型代步车辆倒挡功能的空白，尤其是适配普通两轮摩托、电动两轮车以及残疾人专用代步两轮车的使用需求——常规两轮代步车大多仅设置前进挡位，在狭窄空间挪车、坡道倒车或者残障用户操作时，没有倒挡会带来极大的操作障碍，甚至存在安全隐患。整套机构采用行星轮系作为核心传动结构，最外侧的内齿圈作为固定或者动力输出的切换载体，内部嵌套三层不同齿数的直齿圆柱齿轮，分别承担动力输入、转向切换、动力输出的功能，通过不同齿轮副的啮合切换，实现输入轴转向不变的前提下，输出轴转向反转，以此达成倒挡的功能。从结构布局来看，整套机构的安装边界围绕中心输入轴做同轴排布，输入轴端采用带六角限位的轴套结构做周向固定，

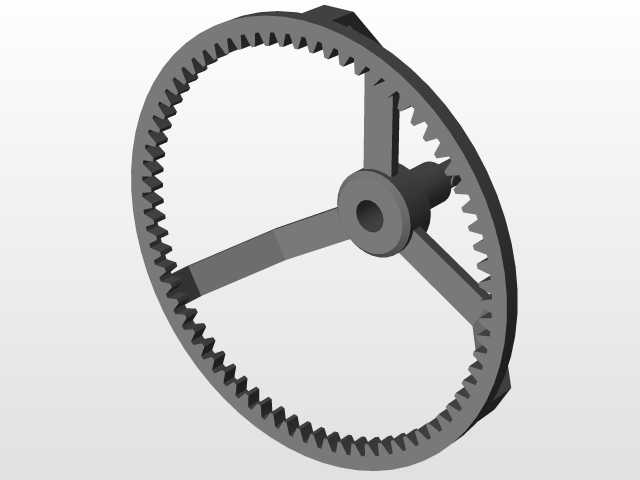

　　轴段设置螺纹段用于锁紧输入端的连接部件，避免传动过程中出现轴向窜动；三个行星齿轮分别通过带衬套的销轴固定在行星架上，每个齿轮的啮合侧隙控制在0.1-0.2mm之间，既保证传动过程不会出现卡滞，也能避免侧隙过大带来的传动冲击和换向异响。不同于常规汽车倒挡机构采用的滑动齿轮换挡结构，这套行星轮系倒挡机构不需要轴向滑动齿轮，仅通过锁止不同的轮系构件就能实现前进、空挡、倒挡的挡位切换，换挡过程的冲击更小，结构也更紧凑，整体径向尺寸控制在常规两轮车后轮轮毂的安装空间范围内，不需要对原车的车架、后平叉做大规模改装就能适配安装。在实际使用场景中，普通两轮车搭载这套机构后，用户不需要下车推行就能完成狭窄巷道的掉头、车位的倒入操作，对于下肢行动不便的残障代步车用户来说，不需要挪动身体调整车辆姿态，仅通过挡位切换就能完成倒车操作，大幅降低操作难度和意外摔倒的风险。设计过程中特意对齿轮的模数做了适配优化，选用小模数直齿齿轮，在保证传递扭矩满足两轮车动力需求的前提下，尽可能压缩齿轮组的整体厚度，避免机构突出车体过多影响通过性；每个齿轮的端面都做了倒角处理，装配时不会出现锐边刮伤密封件或者线束的问题，行星架采用一体式弯折结构，相比拼接式行星架的结构强度更高，能承受两轮车起步、倒车时的瞬时扭矩冲击，不会出现行星架变形导致的齿轮啮合错位问题。输入端的螺纹轴段特意做了发黑防锈处理，适配户外使用的复杂工况，即使遇到雨天骑行、路面溅水的情况，

　　也不会出现轴段锈蚀导致的连接部件拆卸困难问题；齿轮与销轴之间预留润滑脂存储槽，一次加注润滑脂就能满足长期使用的润滑需求，不需要频繁拆解维护。整套机构的动力传递路径在倒挡状态下，动力从中心输入轴进入，带动第一层主动齿轮，通过中间过渡齿轮改变传动方向，最终将动力传递到外侧的内齿圈输出，整个传动路径的传动比经过反复调校，倒挡时的输出转速控制在前进一挡转速的70%左右，既保证倒车时有足够的动力爬坡，也不会因为倒车速度过快带来操控风险。在安装适配性上，整套机构的连接端尺寸匹配市面上主流两轮车的后轮轴安装规格，安装孔位采用标准化设计，维修替换时不需要单独定制连接配件，通用化程度较高。不同于重型车辆的倒挡机构需要搭配同步器等复杂部件，

　　这套机构针对低速代步场景做了结构简化，在保证功能可靠的前提下尽可能减少零部件数量，降低整体重量和制造成本，同时也减少了故障点，日常使用的可靠性更高。针对残障用户的使用需求，这套机构的换挡操作力做了优化，换挡拨叉的阻力控制在单指就能操作的力度范围内，即使是手部力量较弱的用户也能轻松完成挡位切换，不会出现换挡卡滞需要用力掰动的情况。齿轮材料选用常规的20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受传动过程中的齿面接触应力，也能承受瞬时冲击载荷不会出现断齿问题，内齿圈采用40Cr调质处理，整体强度匹配行星齿轮的性能参数，整套轮系的设计寿命能满足代步车全生命周期的使用需求，不需要中途更换齿轮组件。
