盘式空气滤清器结构三维设计模型

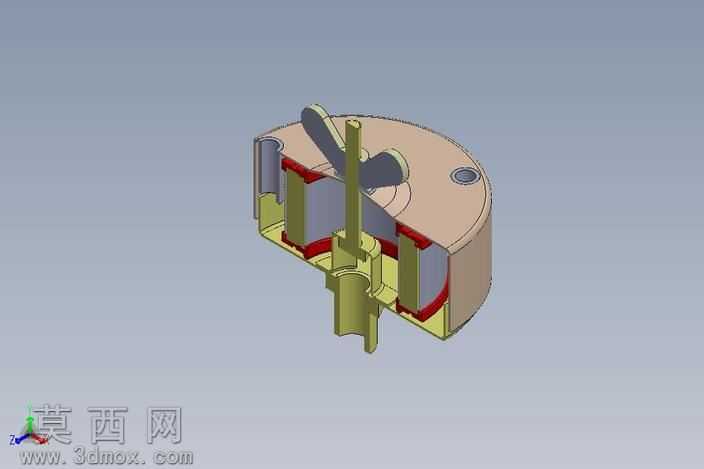

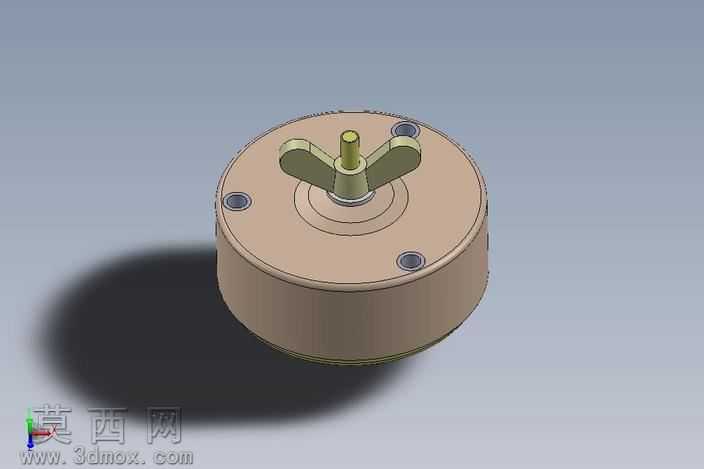

本模型为盘式空气滤清器的三维结构设计，采用SolidWorks完成全参数化建模，整体为剖视展示状态，可清晰呈现内部各组件的装配关系与布局逻辑。建模过程中首先完成外壳基体的绘制，采用回转类特征构建盘式主体轮廓，对外壳表面的安装孔位、定位凸台做了精准还原，保证外部安装接口的尺寸精度与实际应用场景匹配。内部过滤组件采用分层建模思路，依次完成滤芯支撑骨架、过滤介质层、密封胶圈的独立建模，各零件间的装配间隙、配合公差均按照实际滤清器的装配要求设置，还原了滤芯与壳体间的径向密封结构，避免未过滤空气直接进入下游气道。中心位置的进气导流结构采用扫掠、拉伸组合特征完成，导流叶片的曲面做了平滑过渡处理，可引导进气均匀流向四周过滤层，降低进气阻力的同时提升过滤效率。底部出气接口做了阶梯轴式结构设计，匹配下游管路的安装对接需求，接口处的定位卡槽也做了细节还原。渲染阶段对不同部件赋予差异化材质：金属壳体采用哑光金属漆材质，还原铝合金压铸外壳的质感；过滤层采用多孔纤维材质，添加半透明质感与细微纹理表现滤纸的物理特性；密封胶圈采用黑色橡胶材质，调整粗糙度参数还原橡胶的哑光弹性质感；内部支撑结构采用工程塑料材质，区分不同部件的材质属性。设计过程中充分考虑空气滤清器的实际工作逻辑，在保证过滤面积充足的前提下优化内部流道布局，减少气流涡旋的产生，同时兼顾整体结构的紧凑性，适配动力系统的安装空间要求，各部件的可拆卸结构也做了完整还原，可用于滤清器的结构教学、装配模拟以及优化改型参考，模型的所有特征均保留参数化属性，可根据实际工况需求调整尺寸参数完成定制化改型设计。
