黄铜内螺纹Y型管道过滤器三维设计

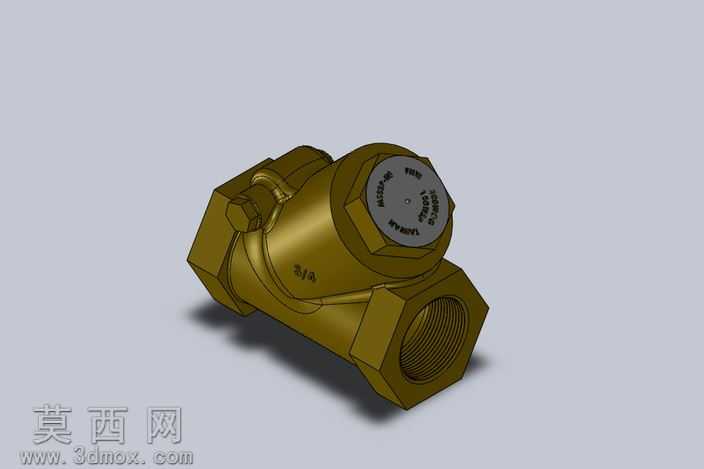

本模型为Y型管道过滤器的三维设计成果，采用SolidWorks软件完成全参数化建模，建模过程严格遵循管道阀门类五金件的通用设计规范，整体结构还原度高，可直接用于管路系统装配模拟、产品结构演示等场景。模型主体采用黄铜材质进行渲染表现，通过调整材质的金属度、粗糙度参数，还原了黄铜锻压件特有的暖金色金属质感，表面做了轻微的哑光处理，避免过度反光影响结构观察，同时在阀体六角棱边处添加了细微的倒角高光，模拟实际机加工后的边角效果，顶部端盖的标识区域通过贴图方式还原了产品的流向标注与规格参数，增强了模型的真实感。结构设计上，模型完整还原了Y型过滤器的核心组成部分：两端为标准内螺纹连接接口，接口处做了完整的螺纹牙型建模，可与对应规格的外螺纹管路完成虚拟装配；中部为倾斜设置的滤腔结构，滤腔与主流道呈Y型布局，既保证了流体的顺畅通过，也预留了足够的滤芯安装空间；顶部为可拆卸的密封端盖，端盖与阀体采用螺纹连接结构，建模时保留了端盖的六角拧动结构，方便模拟后期维护时的拆卸操作，阀体表面还标注了公称通径标识，符合实际产品的标识规范。设计过程中充分考虑了产品的实际使用场景，整体流道做了平滑过渡处理，避免出现直角结构造成的流体阻力增大，滤腔的倾斜角度经过优化，既保证了过滤面积，也降低了整体结构的占用空间，各部件的配合公差按照通用五金件的装配标准进行预留，确保虚拟装配时不会出现干涉问题。渲染阶段采用了工作室柔和布光方案，通过主光、辅光、轮廓光的搭配，清晰展现阀体的曲面结构与棱角细节，背景采用浅灰色纯色背景，突出模型主体，阴影部分做了柔化处理，避免生硬阴影遮挡结构细节，整体渲染效果既满足工业展示的严谨性，也具备较好的视觉表现力。
