HEPA安全更换型高效过滤设备三维设计

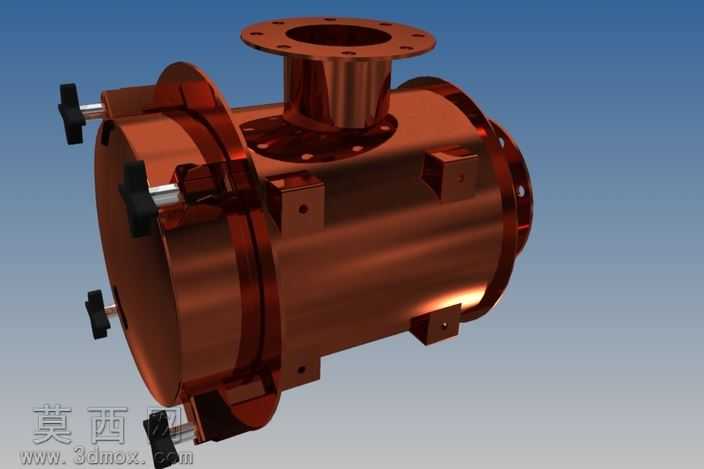

本作品为HEPA安全更换型高效过滤设备的三维参数化建模成果，建模过程严格遵循工业过滤设备的设计规范，先通过二维草图绘制设备各组成部分的截面轮廓，依次完成筒体、顶部法兰接口、快开锁紧机构、侧部安装支座的特征创建，采用拉伸、旋转、扫掠等基础建模命令构建主体结构，再对锁紧手柄、密封压边、法兰螺栓孔等细节特征做精细化处理，保证各部件的装配公差符合实际生产要求。渲染阶段采用金属红铜质感的材质赋予筒体主体，还原工业过滤设备常用的金属喷涂外观效果，对法兰密封面、锁紧手柄的操作部位做差异化材质区分，通过环境光遮蔽、漫反射光影调整，凸显设备筒体的曲面弧度与各部件的结构层次，背景采用渐变蓝灰色调突出设备主体，让整体渲染效果兼具工业真实感与展示清晰度。结构设计上，该过滤设备采用卧式筒体布局，顶部设置标准法兰接口用于对接通风管路，筒体侧部布置三组对称的快开锁紧手柄，无需专用工具即可快速开启端盖完成滤芯更换，更换过程可实现内部过滤腔与外界的安全隔离，避免未过滤的污染介质外泄，筒体底部设置安装支座用于设备的固定安装，端盖与筒体的配合面设计有密封槽结构，可保证设备运行过程中的气密性，满足高洁净度场景的过滤要求。设计思路围绕安全更换滤芯的核心需求展开，在保证过滤效率达到HEPA级别的前提下，优化设备的操作便捷性，将滤芯更换的操作步骤简化，同时兼顾设备的结构强度与安装适配性，各接口尺寸符合通用通风管路的标准规格，可直接适配多数工业通风净化系统的安装需求，建模过程中对所有活动部件做了装配约束校验，确保锁紧机构的活动行程合理，无干涉问题，整体模型结构完整，细节丰富，可用于设备的方案展示、结构验证以及生产加工参考。
