小型桌面式概念空气冷却装置结构设计

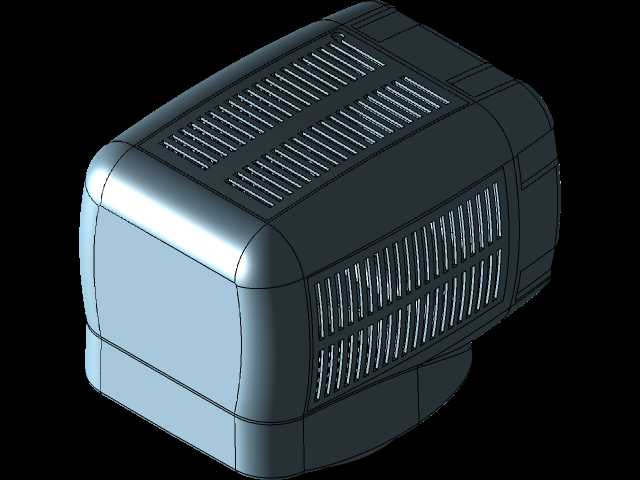

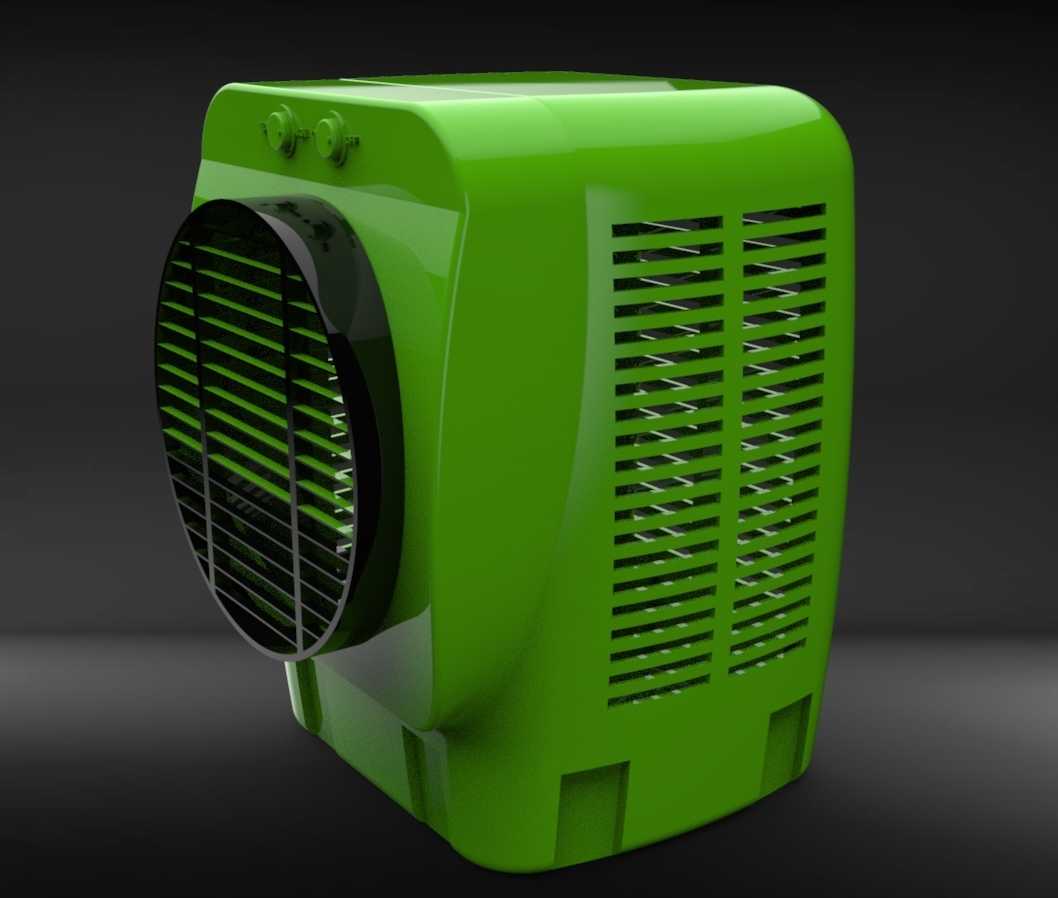

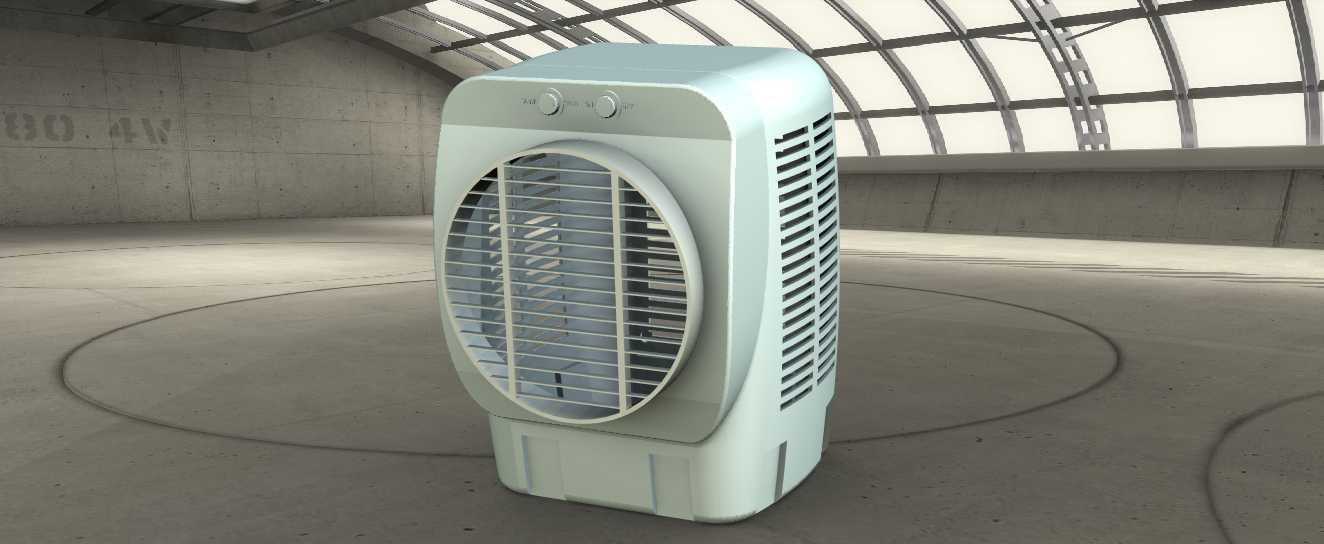

　　这款小型风冷装置的设计初衷，是填补小范围局部降温场景的设备空白，区别于大型工业冷风机的高风量、广覆盖特性，它的适用场景集中在工位局部送风、小型设备舱辅助散热、封闭小空间空气循环降温这类对安装尺寸、送风指向性有明确要求的场合。从结构布局来看，整机采用一体化圆角壳体设计，所有外露棱边都做了大圆弧过渡处理，一方面是避免使用过程中磕碰造成人员损伤，另一方面也能优化壳体注塑成型的脱模工艺性，减少应力集中导致的壳体形变问题。正面的圆形出风区域配置了可调角度的格栅组件，格栅叶片采用等间距排布，单叶片的倾斜角度经过反复调整，既能保证出风气流的导向范围覆盖水平正负45度、垂直上下30度的调节区间，又不会因为叶片过密造成风阻过大、送风距离衰减的问题，

　　格栅外圈的黑色装饰圈同时承担了固定格栅组件、遮挡内部风轮结构的作用，避免异物直接接触高速运转的风轮引发安全隐患。壳体顶部设置的两个嵌入式旋钮，分别对应风量调节与风向摆动控制，旋钮的阻尼力矩设计在0.15-0.2N·m区间，既保证调节时的清晰档位反馈，又不会因为阻尼过大造成操作费力，旋钮周边做了下沉式的沉台设计，能避免日常积灰直接落入旋钮与壳体的配合缝隙，降低后期清洁维护的难度。机身侧面的通风格栅采用横向长条式开孔，开孔率控制在35%左右，这个数值是平衡进风效率与壳体结构强度后的结果——如果开孔率过高，壳体侧面的抗挤压强度会明显下降，运输或者堆叠过程中容易出现凹陷变形；如果开孔率过低，进风阻力增大会直接导致风轮工作效率下降，

　　出风量达不到设计预期，格栅的每一条开孔边缘都做了0.5mm的圆角处理，避免锐边在装配或者维护时划伤操作人员。设备底部设置了四个内凹式的支撑脚，支撑脚的高度预留了10mm的底部间隙，一方面能保证设备放置在桌面时不会因为底部完全贴合台面堵塞进风通路，另一方面也给底部可能设置的走线、排水结构预留了安装空间，支撑脚的位置经过重心校核，整机前倾15度时依然能保持稳定，不会出现倾倒风险。从内部结构的预留空间来看，壳体内部划分出了风轮安装腔、控制电路腔、换热组件腔三个独立区域，各区域之间设置了挡筋做物理分隔，避免电路区域直接接触冷凝水造成短路风险，风轮安装腔的内壁做了弧形导流面设计，能将风轮搅动的气流顺畅导向正面出风格栅，减少腔体内的紊流噪音，

　　实际运行时的风噪可以控制在45分贝以内，符合桌面级设备的噪音要求。设计过程中还充分考虑了不同场景的安装适配性，整机的外形尺寸控制在边长300mm左右的立方体内，既可以直接放置在工作台面使用，也可以通过背部预留的挂装孔固定在墙面或者设备侧壁上，挂装孔采用葫芦孔结构，安装时只需要将挂装螺丝固定在墙面，对准孔位挂入即可，不需要额外的复杂固定件，适配不同用户的安装需求。出风方向的设计没有采用传统冷风机的直吹结构，而是通过格栅的角度组合，让送出的气流呈现扩散式分布，避免长时间直吹人体造成的不适，同时也能让小范围内的空气循环效率更高，在10立方米以内的封闭空间里，开机10分钟就能让空间内的温度均匀下降2-3摄氏度，满足小范围降温的实际需求。壳体的材质选用耐冲击ABS工程塑料，表面做哑光磨砂处理，不容易残留指纹和污渍，日常清洁只需要用湿抹布擦拭即可，绿色的壳体配色一方面能在视觉上给人清凉的感知，另一方面也能在工业车间环境中具备一定的辨识度，避免被其他物料遮挡或者磕碰。
