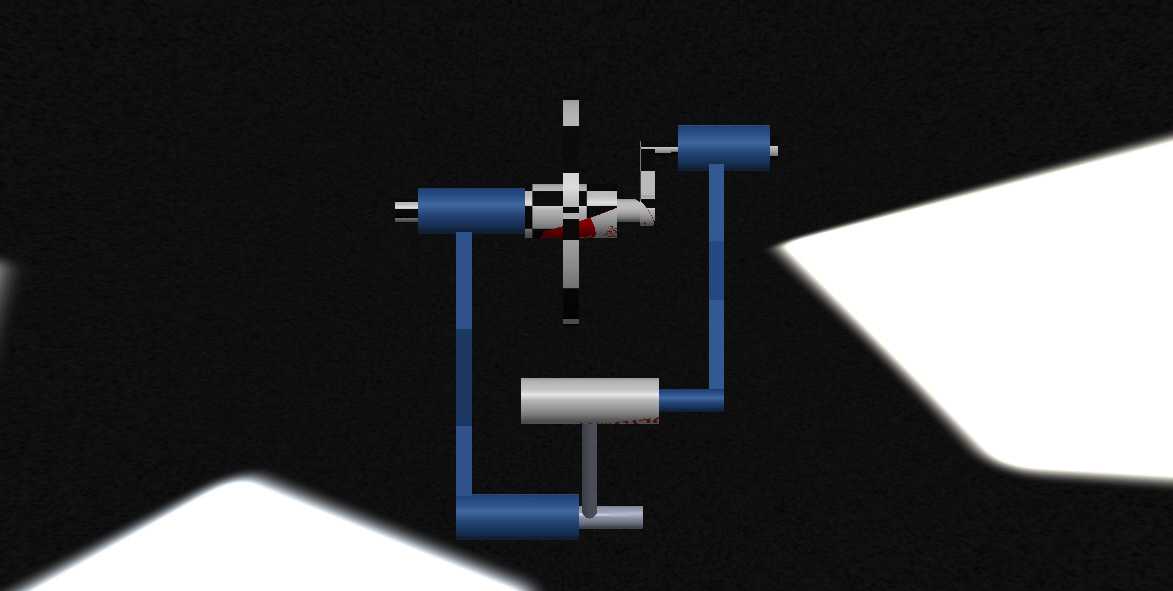

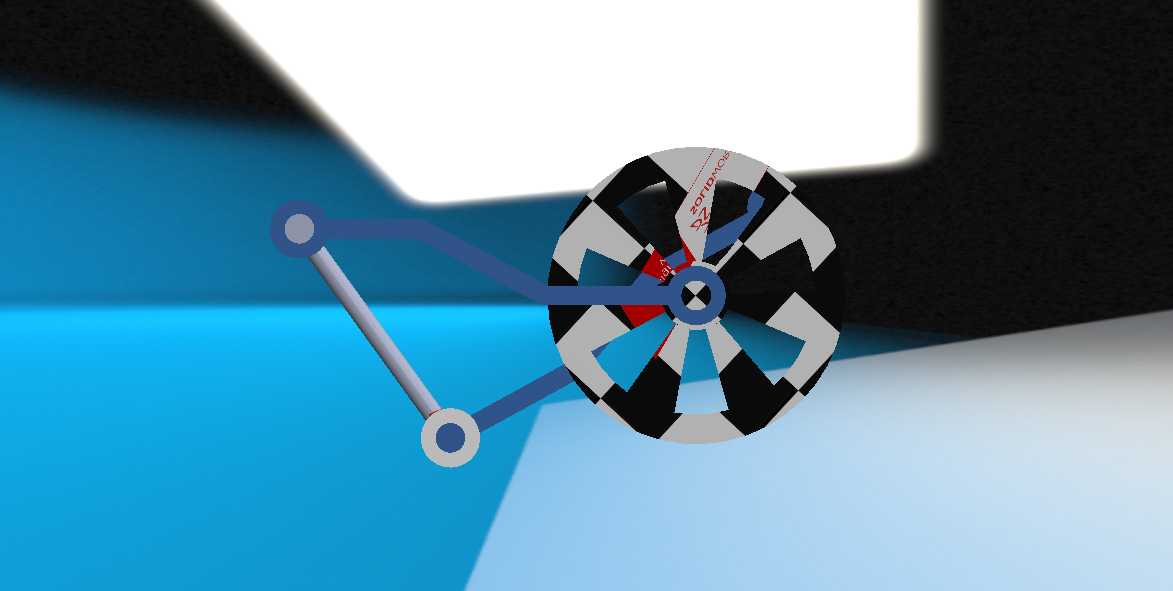

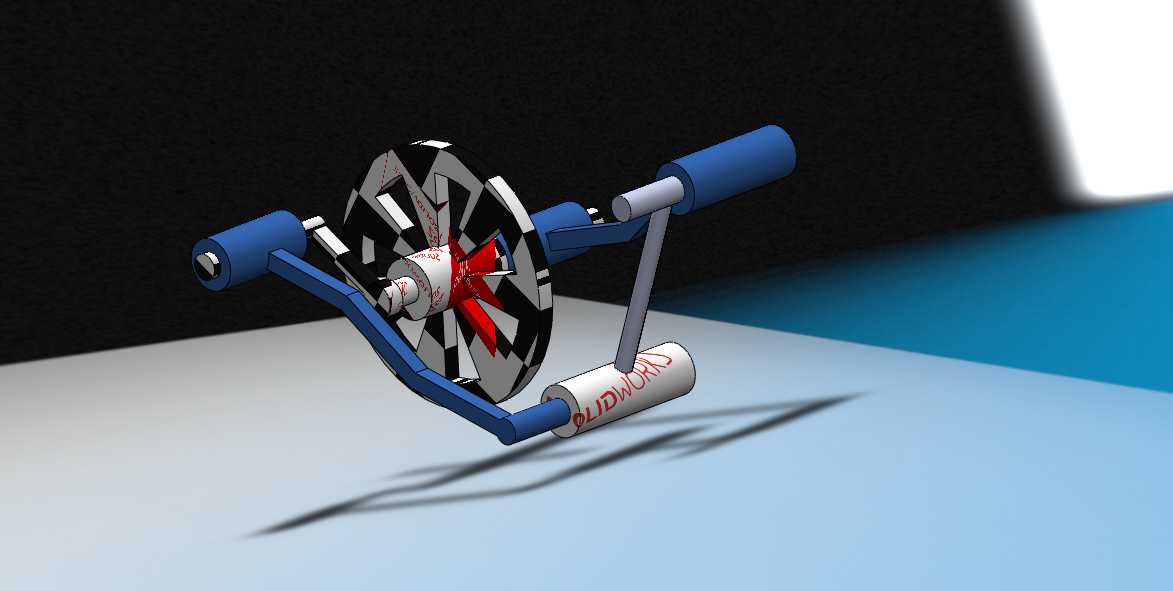

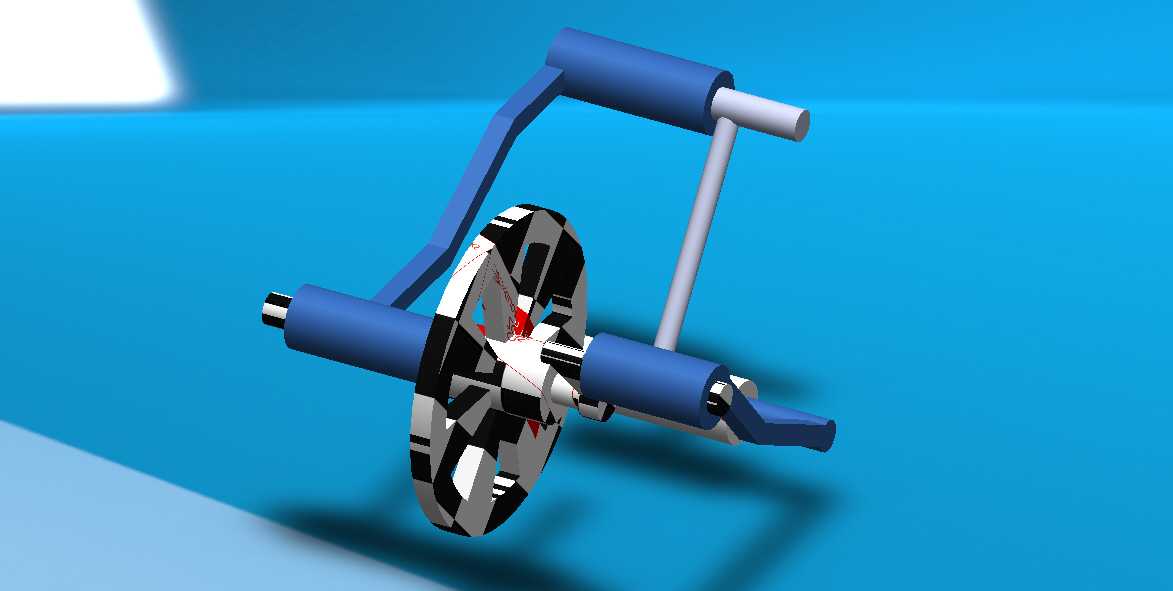

发动机用曲柄连杆传动机构三维结构

　　这套曲柄传动结构主要面向内燃动力设备的动力转换环节设计，核心作用是将活塞组件的往复直线运动转化为曲轴端的旋转扭矩输出，是往复式发动机动力输出路径上的核心执行部件。从实际装机场景来看，这类结构广泛适配小排量通用汽油机、小型航模动力单元、教学演示用发动机样机等场景，结构件的受力路径经过多轮迭代校核，能够在额定转速区间内稳定传递动力，避免运动干涉带来的部件磨损。

　　从结构设计逻辑来看，整套机构的运动副配合精度是设计核心：曲柄销与连杆大头的配合间隙控制在微米级，既保证高速运转下的润滑油膜形成空间，又避免间隙过大带来的换向冲击；连杆小头通过活塞销与活塞组件连接，配合面采用耐磨衬套结构，可承受往复运动带来的交变侧向力。带轮结构集成在曲轴输出端，可直接对接附属设备的传动带，实现动力向外输出，轮缘的配重块经过动平衡校准，能抵消曲柄连杆组件高速运动时产生的一阶往复惯性力，降低整机运转时的振动幅值。

　　安装边界方面，整套机构的轴向尺寸经过压缩，曲轴两端的支撑轴颈可直接适配标准规格的深沟球轴承，轴承座的安装孔位采用通用孔距设计，可直接匹配多数小型发动机的曲轴箱安装位，不需要额外做安装面的二次加工。连杆组件的运动包络线经过仿真校验，在曲轴整周旋转过程中，连杆身不会与曲轴箱内壁、活塞裙部发生剐蹭，最小安全间隙满足高速运转下的热膨胀余量要求，避免热机状态下出现运动卡滞。

　　功能特性上，这套结构的动力转换效率经过运动学仿真验证，在额定工作转速下，机械传动损失控制在合理区间，能够将活塞端的燃气压力尽可能多地转化为输出轴的旋转扭矩。曲柄臂的结构采用等强度设计，在保证结构刚度满足交变载荷要求的前提下，尽可能去除非受力区域的多余材料，降低组件整体的转动惯量，提升发动机的油门响应速度。所有运动部件的润滑路径都做了对应设计，曲轴内部的油道可将压力润滑油输送到曲柄销配合面，连杆身的油孔可将润滑油引导至小头衬套位置，保证全工况下的运动副润滑充分，减少异常磨损。

　　从建模细节来看，所有配合面的倒角、退刀槽都按照实际加工工艺要求做了还原，没有出现工艺无法实现的尖锐棱角结构，建模时的装配约束完全按照实际装机的配合关系设置，可直接用于运动仿真分析，模拟不同转速下的组件受力、运动轨迹、惯性力变化，为后续的结构优化、性能调校提供准确的三维数据支撑。对于教学场景而言，这套模型可直观展示曲柄机构的运动原理，帮助学习者理解往复运动与旋转运动的转换逻辑，掌握动力传递路径上的关键配合节点。
