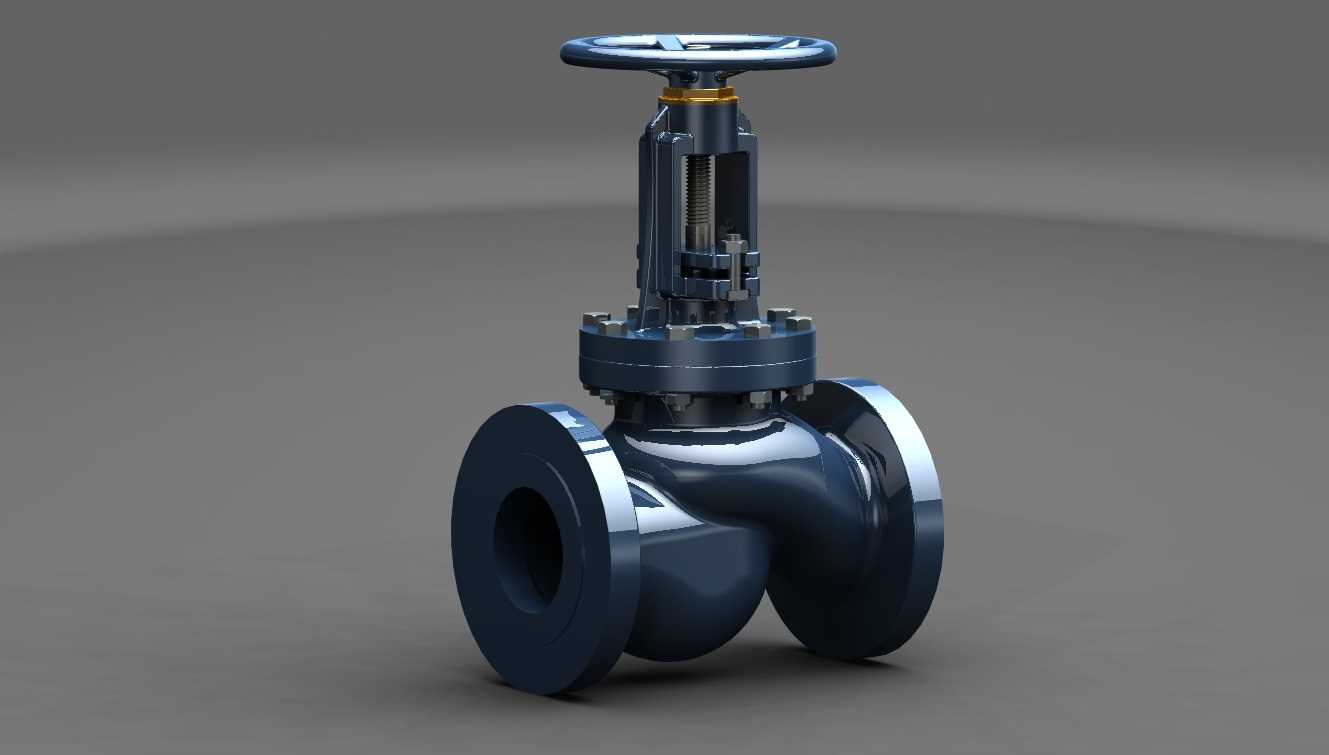

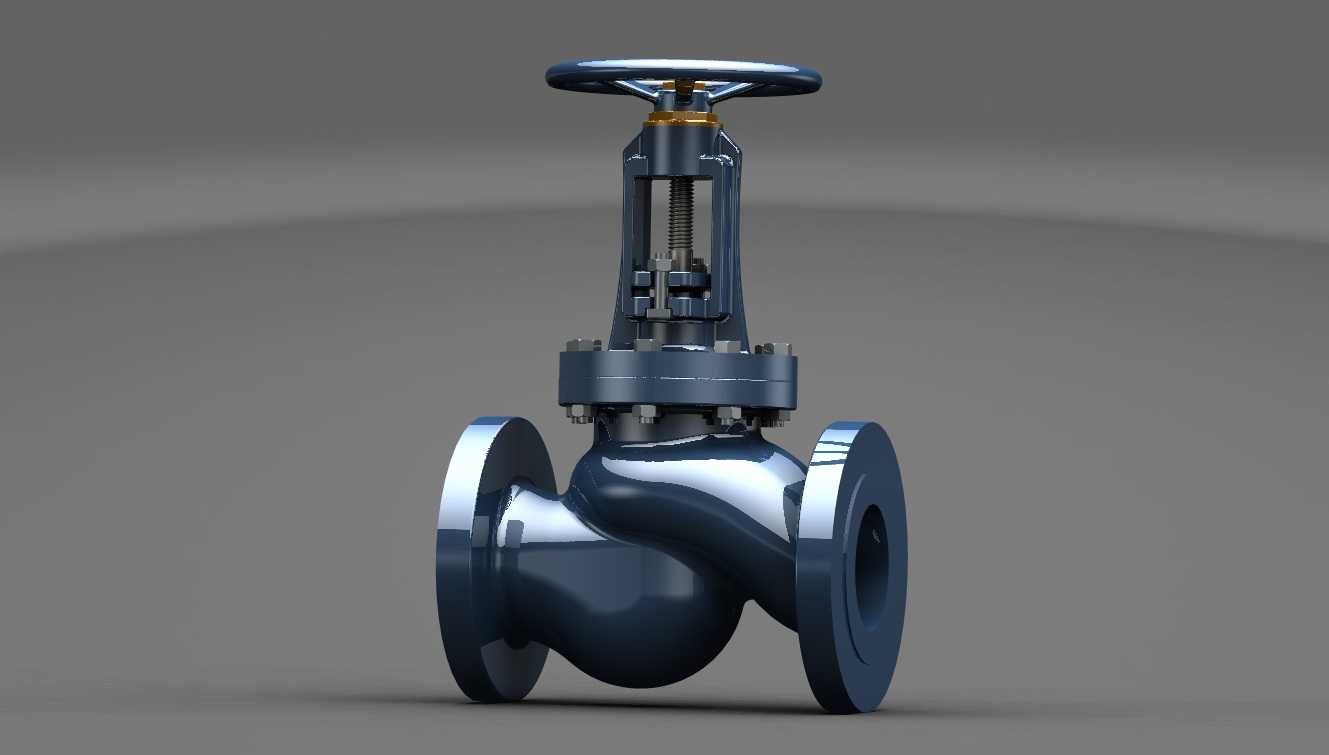

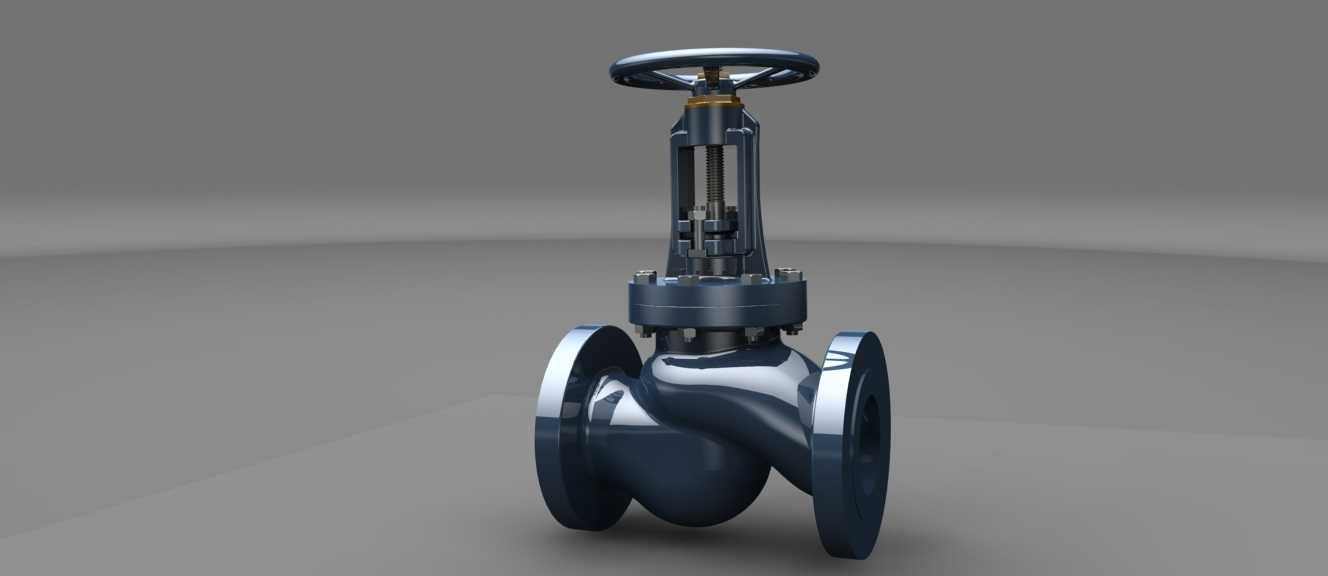

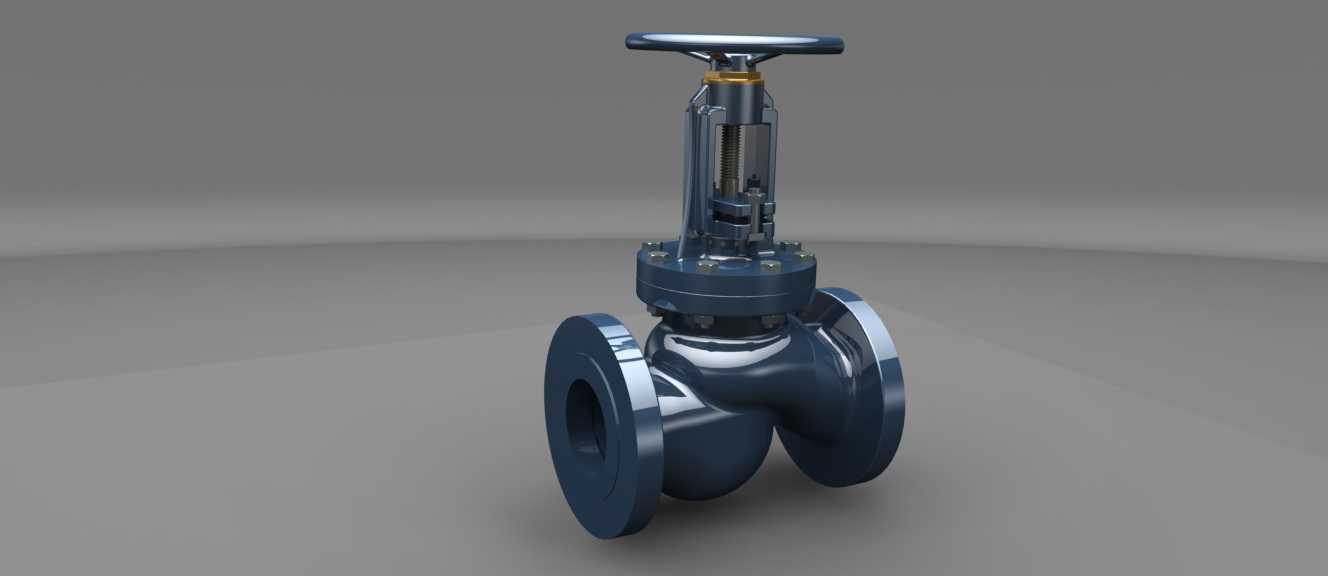

明杆法兰连接不锈钢截止阀结构

　　这款带上升阀杆的法兰式截止阀，主要应用在石油化工、市政给排水、热力管网、食品制药等行业的中低压流体输送管路上，承担管路通断控制、流量调节的核心作用，相比暗杆结构，明杆设计能让运维人员直观通过阀杆伸出高度判断阀门当前开度，在需要明确掌握阀门启闭状态的工艺管段，这种结构的适配性更强。从实际工况适配来看，不锈钢材质的阀体可以耐受常规水、蒸汽、弱腐蚀性介质的冲刷与腐蚀，法兰连接的形式也方便在管路上直接拆装维护，不需要对整段管路进行切割作业，适合后期运维频次较高的管段布置。

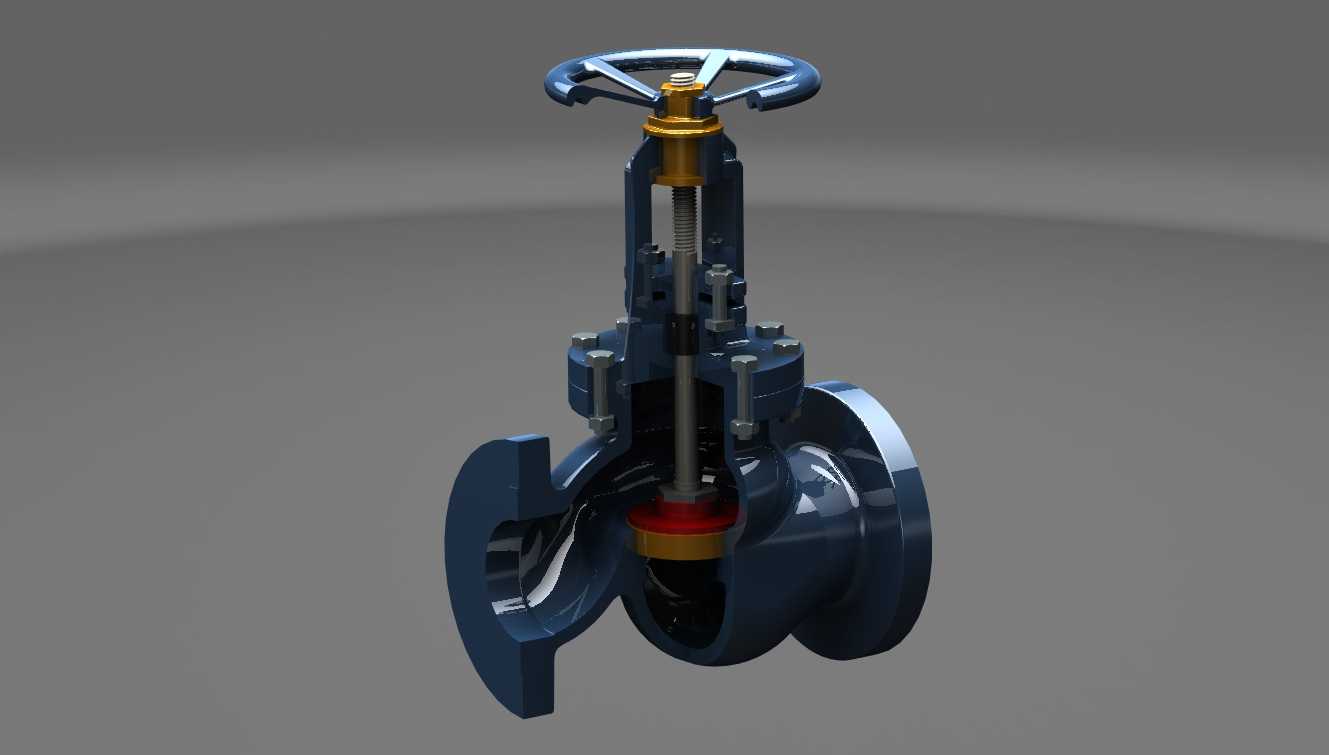

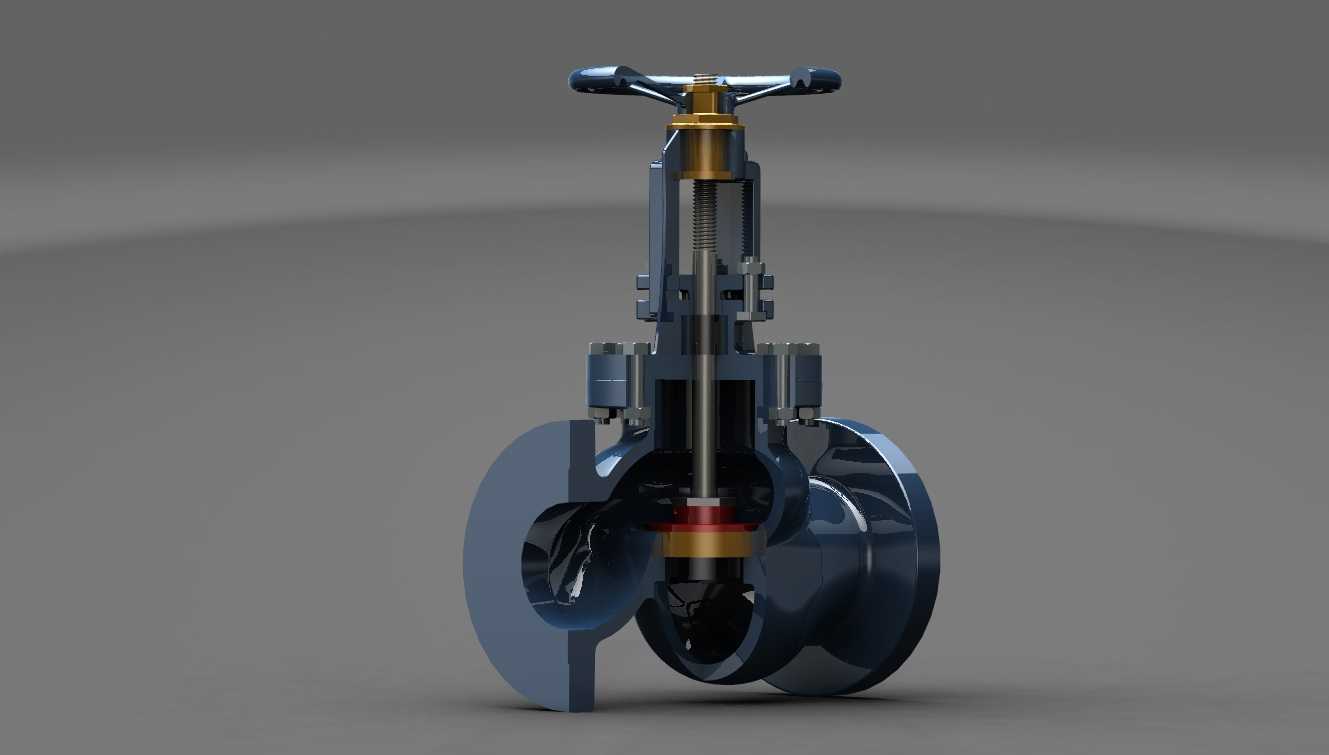

　　从结构设计逻辑来看，该截止阀采用下进上出的流道结构，阀瓣沿着阀座中心线做直线升降运动，启闭过程中阀瓣与阀座密封面之间无相对滑动摩擦，密封面磨损量小，长期使用的密封可靠性更有保障。上升阀杆的设计将阀杆螺纹部分置于阀体腔室外部，避免了螺纹长期被介质浸泡、冲蚀导致的启闭卡涩问题，同时也方便日常对阀杆螺纹部分加注润滑脂维护，手轮采用轮辐式结构，操作时的握持力臂足够，常规工况下不需要额外加力杆就能完成额定压差下的启闭操作。阀体流道采用流线型的S形弯曲设计，相比直角式流道能降低介质流动的局部阻力，减少管路系统的压损，同时也能避免介质在阀腔内部形成涡流区，减少杂质在阀腔底部的沉积概率。

　　从安装边界与尺寸配合来看，该阀门的两端法兰采用标准管法兰连接尺寸，适配同压力等级的常规工业管路法兰，安装时需要注意介质流向与阀体上标注的箭头方向一致，手轮操作空间需要预留足够的回转半径，阀杆向上伸出的最大高度需要在管路布置时提前预留竖向空间，避免阀杆上升到位后与周边管线、桥架发生干涉。阀体的结构长度符合对应通径截止阀的标准尺寸系列，在管路设计时可以直接套用标准安装间距，不需要单独定制管段长度。中法兰部分采用螺栓压紧垫片的密封结构，螺栓沿法兰圆周均匀布置，压紧力分布均匀，能耐受额定工况下的温度与压力波动，不会出现中法兰泄漏的问题。填料函部分设置在阀盖上部，采用多层填料叠加的密封结构，配合压盖的均匀压紧，能有效避免阀杆往复运动过程中的介质外漏，后期填料出现磨损时，也可以在带压工况下（需符合带压作业规范）适当压紧压盖补偿密封量，不需要停车更换填料，减少对连续生产工况的影响。

　　在实际选型适配过程中，该结构的截止阀适合做管路的切断阀使用，也可以在对调节精度要求不高的管段做粗略流量调节，不适合做长期节流的工况使用，避免阀瓣密封面长期被高速介质冲蚀导致密封失效。建模过程中对阀杆的梯形螺纹传动副、阀瓣与阀杆的连接间隙、填料压盖的活动余量都做了符合实际装配要求的还原，各零部件之间的配合公差符合通用阀门的设计规范，既保证了装配时的干涉检查有效性，也能直接用于后续的工程出图、虚拟装配验证、工况模拟仿真等工作，对于阀门设计人员做结构参考、管路设计人员做布置选型、三维教学做结构演示都有实际的参考价值。
