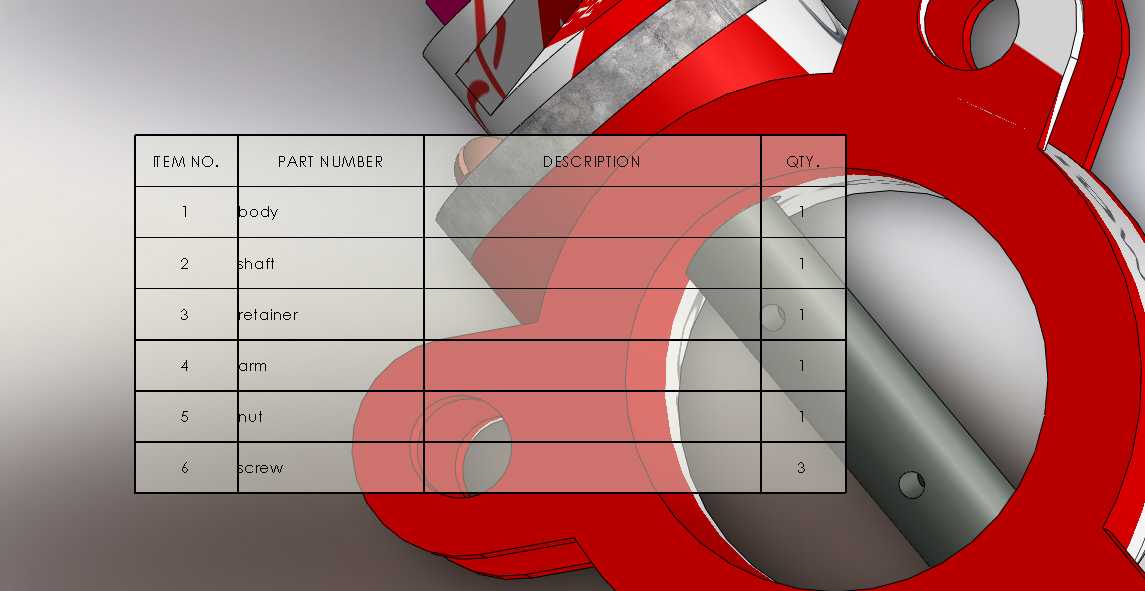

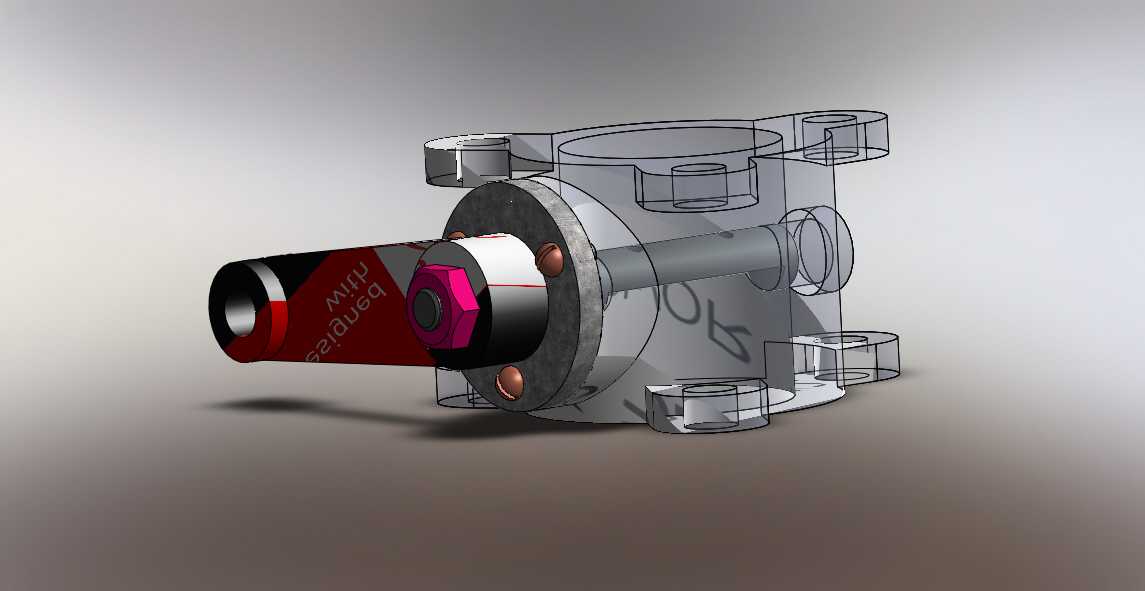

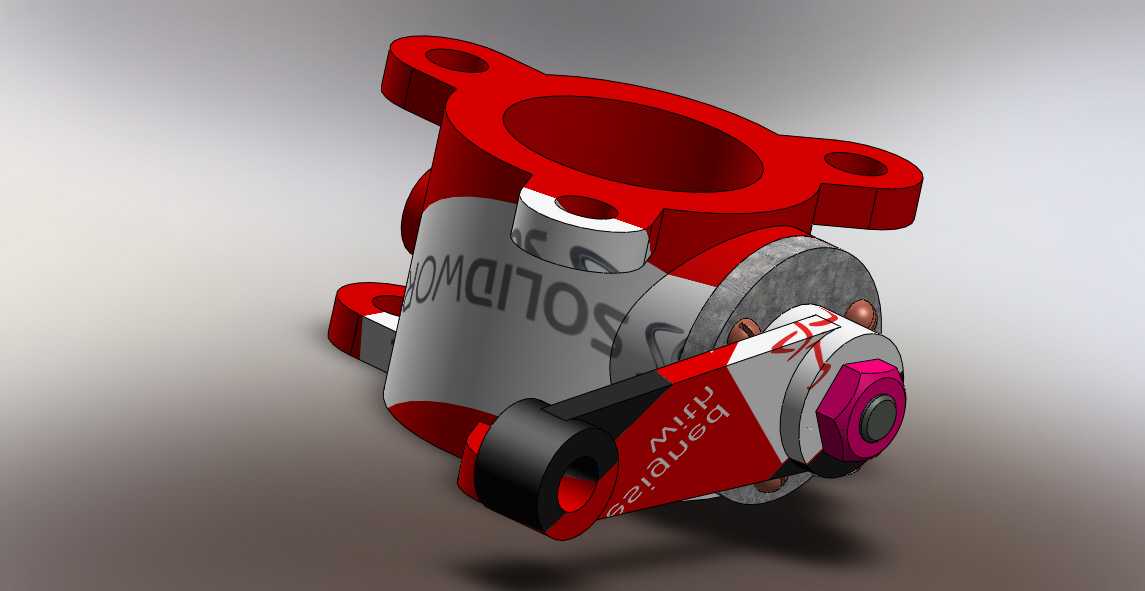

在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等场景中,蝶阀是应用占比极高的截流与调节类管路元件,相比同通径的闸阀、截止阀,蝶阀结构长度更短,启闭扭矩更小,安装空间占用优势明显,尤其适合大口径管路的布设场景。本次呈现的对夹式蝶阀结构,完全围绕现场安装与运维的实际需求展开设计,拆分的六大类零件分别承担不同功能:作为核心承压件的阀体采用对夹式连接耳结构,两端法兰连接面预留标准密封槽位,可适配不同压力等级的管路法兰,安装时无需额外配置焊接法兰片,直接穿入双头螺柱即可将阀体夹持在两段管路法兰之间,大幅降低现场安装的工时成本。阀杆作为扭矩传递的核心零件,采用上下两段同轴定位结构,与阀体接触位置预留密封件安装腔,

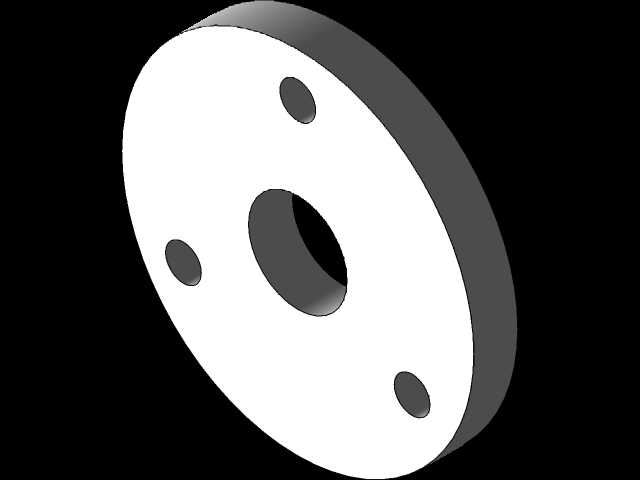

可适配填料密封或者O型圈密封方案,避免管路内流体沿阀杆间隙出现外漏,阀杆与驱动端的连接位置采用方榫结构,既可以适配手柄式手动驱动,也可以直接加装气动、电动执行机构实现自动化控制,无需额外加工转接结构。retainer也就是密封压圈,主要作用是固定阀板外缘的橡胶密封圈,压圈与阀板之间采用沉头螺钉定位,安装后螺钉头部完全沉入压圈表面以下,避免启闭过程中螺钉与阀体内壁发生刮蹭,同时压圈的压紧力可均匀作用在密封圈周向,保证密封圈在阀板转动过程中不会出现移位、卷边问题,有效提升密封副的使用寿命。驱动臂直接与阀杆上端连接,臂长经过扭矩核算,手动驱动时操作人员施加正常握力即可实现全行程启闭,臂身预留的定位孔可适配不同开度的限位装置,
满足管路流量调节的开度锁定需求。紧固件部分包含阀杆端部的锁紧螺母,以及压圈固定用的螺钉,螺母采用防松结构设计,避免长期启闭振动导致紧固件松脱,螺钉数量根据阀板通径匹配,保证密封压圈周向受力均匀。从安装边界来看,该结构的结构长度符合常用对夹蝶阀的尺寸规范,两端连接耳的螺栓孔中心距适配国标PN10、PN16压力等级的法兰尺寸,阀体外部最大轮廓尺寸不会超出法兰外径范围,安装后不会与周边管路支架、保温层产生干涉。设计过程中重点考虑了零件的加工工艺性:阀体采用铸造后精加工的工艺路线,密封面、阀杆安装孔的同轴度公差控制在0.05mm以内,避免阀板启闭过程中出现卡滞;阀杆采用调质处理的圆钢加工,表面粗糙度达到Ra1.6,降低密封件的磨损速率;
所有转动配合位置都预留了合理的间隙,既可以保证转动灵活,又不会因为间隙过大导致流体窜流、密封失效。在实际工况应用中,该结构可适配常温清水、弱腐蚀性流体等介质,阀板的流线型结构可降低流体通过时的阻力损失,全开状态下流阻系数仅为0.2-0.3,远低于同通径截止阀的流阻水平,适合长期处于全开或者调节开度的管路场景。针对运维需求,整个阀门的拆解无需将阀体从管路上拆下,只需拆除上端驱动臂的紧固件,即可将阀杆、阀板、密封组件从阀体上端抽出,更换密封圈或者磨损件的操作可在管路不停机(关闭上下游截断阀的前提下)快速完成,大幅降低运维的停机时间。设计时还规避了传统对夹蝶阀的常见问题:比如阀杆与阀板的连接位置采用扁方加销钉的双重定位,避免长期启闭过程中阀杆与阀板出现打滑、空程问题;阀体下端的阀杆定位窝采用封闭式结构,避免管路内的杂质进入定位间隙造成阀杆卡滞;密封压圈的内缘做了倒角处理,安装密封圈时不会割伤橡胶密封件的边缘,保证密封性能的可靠性。
