绳索联动式机械夹具传动结构

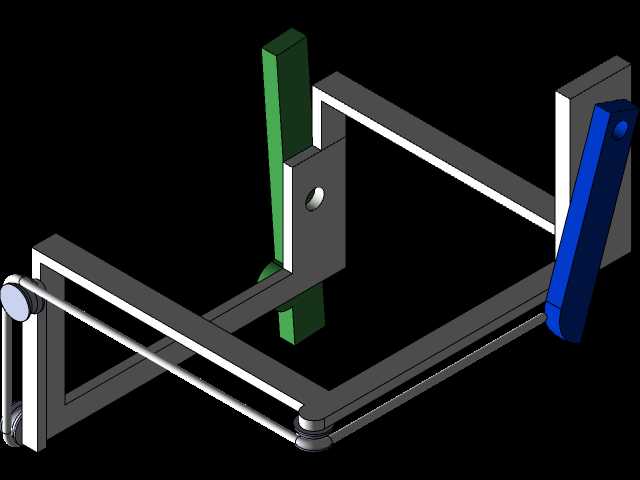

　　这套绳索联动夹具结构，核心是通过柔性绳索的张力传递实现两侧夹臂的同步开合动作，在轻工装配、小型工件周转工位的应用场景十分普遍，尤其适合夹持表面易刮花的薄壁塑胶件、小型电子壳体类工件，相比刚性齿轮连杆传动的夹具，柔性绳索传动能在夹臂接触工件时形成自然的缓冲余量，不会因为驱动端的过冲行程压伤工件表面。从结构布局来看，整套机构的安装基准为后侧的两块立式安装板，左侧绿色安装块为绳索张紧调节座，右侧蓝色构件为手动驱动摆臂，底部的矩形框架为夹臂滑动导向基座，两根平行的光轴导轨承担夹臂的滑动支撑作用，绳索沿框架内侧的导向轮组排布，一端固定在驱动摆臂的偏心销上，另一端绕过两端的导向轮后连接两侧夹臂，当扳动右侧驱动摆臂时，偏心销拉动绳索产生位移，

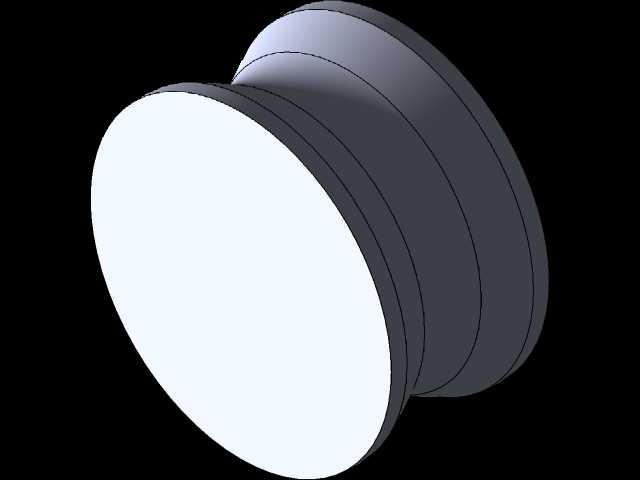

　　同步带动两侧夹臂沿光轴向中心收拢，反向扳动摆臂时绳索张力释放，夹臂在复位弹簧的作用下向外张开。设计过程中首先要确认的是安装边界尺寸，整套机构的安装基面需要预留不小于框架外轮廓15%的固定空间，后侧立式安装板的孔位需要与设备工作台的T型槽间距匹配，避免出现安装干涉；绳索的走线槽深度需要比绳索直径大0.5mm以上，防止运动过程中绳索脱出导向轮，张紧调节座的调节行程需要预留至少20mm的余量，方便后期绳索出现塑性伸长后重新张紧，不需要拆解整套机构就能完成维护。夹臂的夹持面预留了软质垫片的安装槽，实际使用时可以根据夹持工件的材质更换橡胶、硅胶或者优力胶垫片，进一步提升夹持摩擦力同时保护工件表面。导向轮全部采用带深沟球轴承的结构，转动阻力小，

　　长时间往复运动也不会出现卡滞，绳索选用多股不锈钢丝绳，外层包覆尼龙护套，既保证抗拉强度，又能减少运动过程中的噪音和磨损。这套结构的核心优势在于传动路径布置灵活，不需要严格保证传动构件的同轴度，在空间受限的小型工装设计中，可以绕过其他机构构件布置绳索走向，相比刚性连杆传动能节省至少30%的安装空间，同时同步精度完全能满足小型工件夹持的需求，不会出现两侧夹臂动作不同步导致的工件偏斜问题。在实际选型适配时，需要根据待夹持工件的最大宽度调整框架的长度尺寸，光轴导轨的直径需要根据夹臂的重量和夹持力需求选择，常规轻型工况下选用直径8mm的镀铬光轴即可满足刚性要求，驱动摆臂的长度需要结合操作力设计，摆臂越长操作越省力，

　　但要注意摆臂的转动行程范围内不能有其他设备构件干涉，绳索的直径根据所需最大夹持力选择，常规1.5mm直径的包塑钢丝绳就能提供足够的拉力，满足5kg以内工件的夹持需求。结构装配时需要先固定底部框架和后侧安装板，再依次安装光轴导轨、夹臂滑块、导向轮组，最后穿入绳索并调整张紧度，调整时需要保证两侧夹臂在完全收拢时的对中度误差不超过0.2mm，避免夹持工件时出现偏载，张紧度调整到扳动摆臂时夹臂动作无滞后、无松弛晃动即可，过紧的张紧度会加大导向轮和绳索的磨损，缩短使用寿命。
