平面偏光镜支撑装载调节机构设计

　　在地面天文观测、空间光学载荷地面验证这类场景里，大尺寸平面光学元件的装夹支撑一直是结构设计里的难点，尤其是偏光镜这类对平面度、应力敏感度极高的元件，支撑结构的刚度、装夹应力、调节便利性直接决定了光学系统的成像或测量精度。这套支撑装载机构，核心就是为大尺寸矩形平面偏光镜提供低应力装夹、多自由度微调以及安全转运的一体化结构方案。

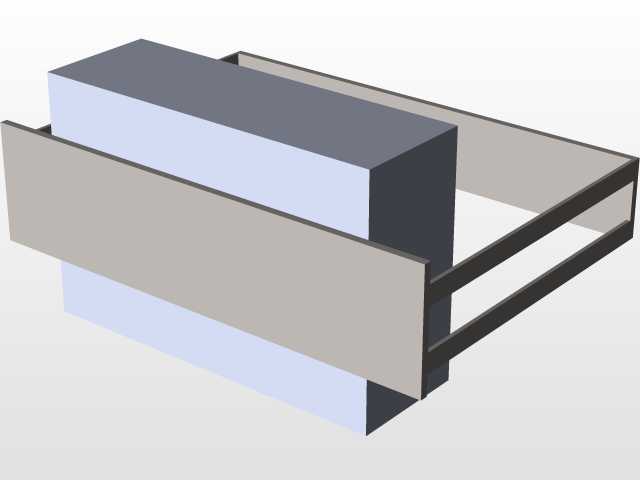

　　从实际使用场景出发，这套机构首先要满足光学实验室内的元件装夹需求，同时要兼顾短距离转运时的元件防护，避免转运过程中磕碰、应力集中导致的元件面形变化甚至碎裂。整体框架采用开放式的矩形框型结构，主体承载部分采用薄壁型材拼接的形式，在保证整体结构刚度的前提下尽可能降低自重，避免过重的支撑结构给后续搭载的转台、调整架带来额外负载。框架的内侧设置了两组对称的弹性支撑垫，分别对应偏光镜的上下两个非通光侧边，支撑垫采用低硬度的非金属材料制作，接触位置做了圆弧过渡处理，避免硬接触导致的元件边缘应力集中，同时支撑垫的预紧力可以通过侧边的微调螺钉进行调节，保证装夹后元件不会出现窜动，又不会因为夹紧力过大导致元件面形变形。

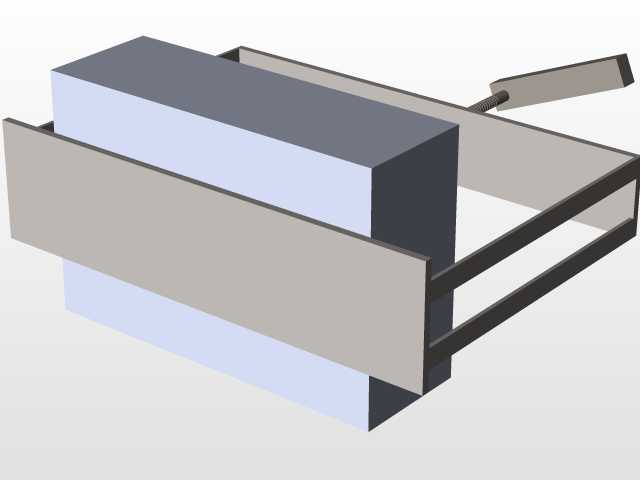

　　在调节功能设计上，机构侧边设置了带操作手柄的微调推杆，推杆前端采用球头结构与偏光镜的侧部接触座相连，转动手柄时可以带动推杆做轴向进给，实现偏光镜绕水平轴线的小角度俯仰调节，调节行程控制在±5°范围内，调节精度可以通过螺纹副的螺距进行控制，满足光学系统装调时的角度对准需求。考虑到偏光镜安装时的对位便利性，框架的入口端做了导向倒角设计，元件装入时可以顺着倒角滑入支撑位，不需要反复对位调整，降低大尺寸光学元件安装时的磕碰风险。

　　安装边界方面，这套支撑机构的底部设置了标准化的安装接口，可以直接固定在标准光学平台的螺纹孔位上，也可以适配常见的光学调整架连接法兰，不需要额外做转接件设计。框架的整体外形尺寸根据所搭载的偏光镜尺寸做了匹配，四周预留了足够的操作空间，装调人员可以从框架的前后两侧直接接触到调节手柄，不需要额外探身或者拆卸周边附件。框架的后侧设置了两个限位挡块，当偏光镜装入到位后，挡块可以限制元件的轴向窜动，避免调节过程中元件从框架后侧滑出，同时挡块的位置可以根据元件的实际厚度进行前后调整，适配一定厚度范围内的不同规格平面偏光镜。

　　从结构设计的细节来看，所有与光学元件接触的零部件都做了去毛刺和倒角处理，避免尖锐棱边划伤元件表面；框架的焊接或者拼接位置都做了应力释放处理，避免长期使用后结构变形导致支撑位置偏移；调节推杆的螺纹副做了防松处理，调节到位后可以通过锁紧螺母锁定位置，避免实验过程中因为振动导致角度偏移。在转运场景下，这套机构可以直接作为偏光镜的转运承载架使用，不需要额外拆卸元件，框架的外侧预留了绑带固定位，转运时可以用柔性绑带将元件轻轻固定在框架上，配合缓冲垫就可以实现短距离的安全转运，减少元件反复装夹带来的精度损失和损坏风险。

　　不同于常规的光学元件固定架，这套支撑系统没有采用全包裹的装夹形式，而是采用了侧边支撑加后侧限位的开放式结构，最大程度减少了支撑结构对偏光镜通光区域的遮挡，保证光学系统的通光效率。同时开放式的结构也方便对偏光镜表面进行清洁维护，不需要拆卸元件就可以直接擦拭通光表面，降低维护过程中的元件损坏概率。在刚度匹配设计上，框架的型材截面尺寸经过了受力校核，在承受偏光镜自重以及常规装调操作力的情况下，框架的最大变形量控制在微米级别，不会因为框架变形导致元件附加应力，保证偏光镜的面形精度满足光学系统的使用要求。
