学生焊接实操练习工作台架结构

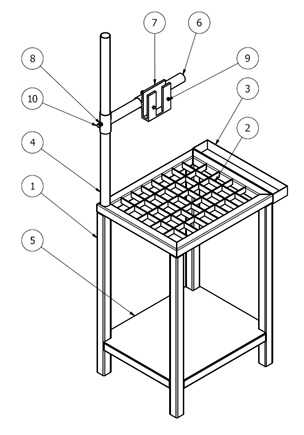

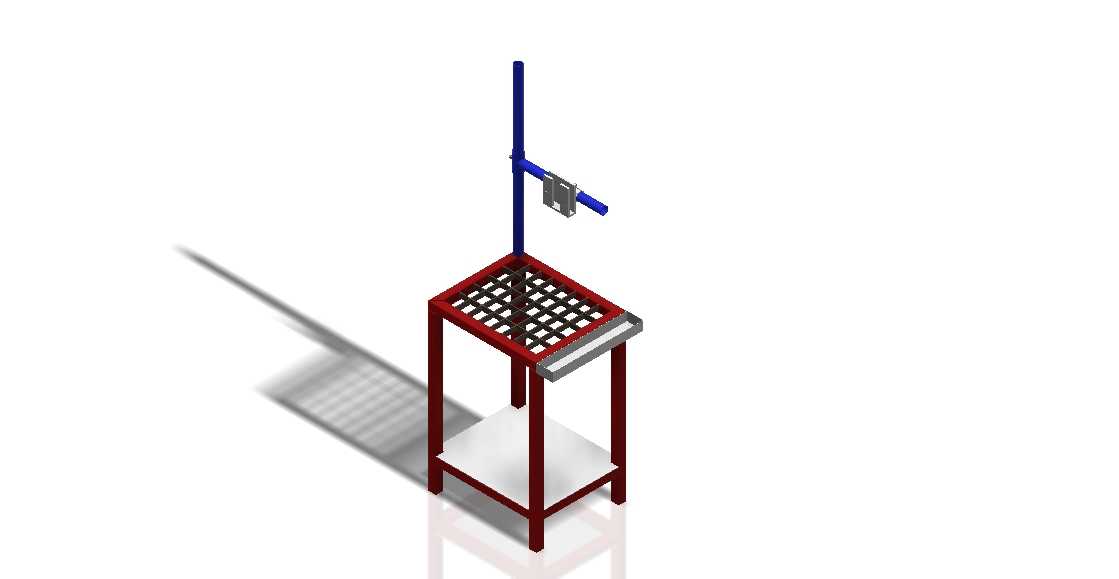

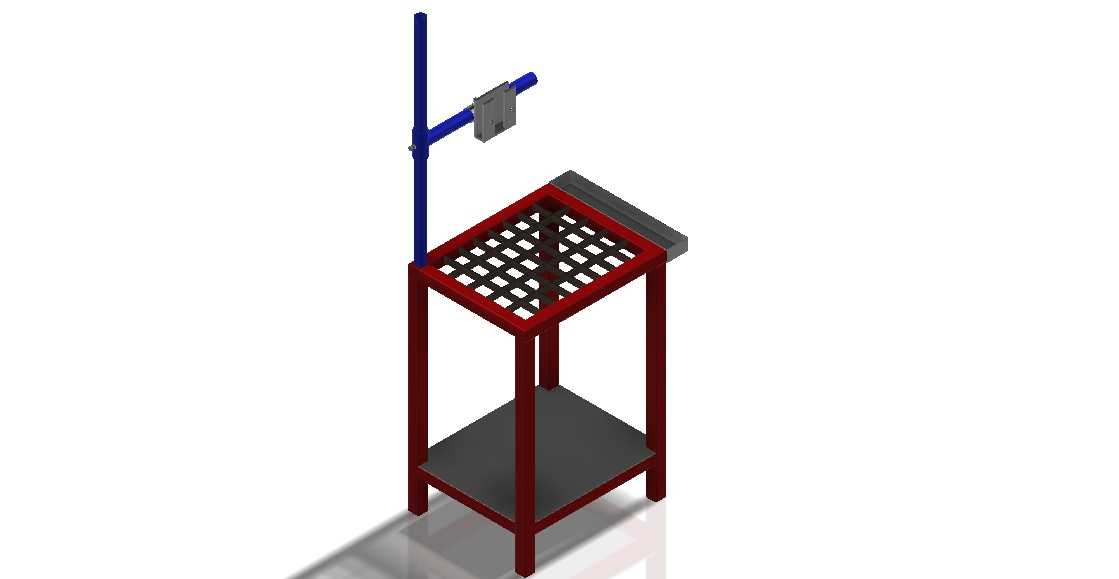

　　这套实训用台架的核心定位是面向职业院校、技工类院校焊接专业的入门实操训练场景，区别于工业生产用重型焊接工装，它的设计完全围绕新手练习的操作习惯做适配，没有冗余的复杂功能，所有结构都服务于基础焊接动作的反复训练需求。从实际使用场景来看，这类台架一般布置在焊接实训车间的固定工位上，单工位对应一名学员开展平焊、立焊、角焊等基础焊接手法练习，台架上方的竖杆配套的夹持结构，可以用来固定小型焊接练习试件，也可以临时悬挂焊钳、防护面罩挂钩等辅助工具，避免工具随意摆放造成的现场杂乱，也减少学员取放工具的无效动作，让练习过程更专注。台架主体采用方管焊接成型的框架结构，主支撑腿选用40*40mm规格的标准方管，整体框架高度控制在850mm左右，

　　刚好匹配成年学员站立操作的舒适高度，不需要额外垫高或者弯腰操作，长时间练习也不容易产生肢体疲劳；上层操作面采用格栅式镂空设计，格栅条间距控制在30mm，既可以承托小型焊接练习板件、焊接试块，镂空结构也能让焊接过程中产生的焊渣直接掉落，不会在操作面堆积造成高温焊渣堆积引燃杂物的风险，同时格栅的网格结构也可以作为临时装夹小型试件的固定点位，配合快速夹钳就能实现不同形状练习件的快速定位。台架中部设置了一层实心置物搁板，搁板采用2mm厚冷轧钢板折弯成型，边缘做15mm高的翻边处理，防止放置在搁板上的焊条、敲渣锤、钢丝刷等辅助工具滑落，搁板距离地面高度为400mm，学员站立时随手就能拿到搁板上的工具，不需要频繁下蹲取物。

　　台架侧方延伸出的斜向置物台，专门用来放置焊接防护面罩，倾斜角度设置为15度，面罩放在上面不会滑落，学员暂停操作时可以随手放置，避免面罩直接接触地面造成镜片刮花。上方的竖杆采用直径32mm的圆管制作，垂直固定在台架后侧的边角位置，竖杆上配套的可滑动夹持座可以沿着竖杆上下调整高度，调整范围覆盖距离操作面300mm到1200mm区间，既可以用来夹持不同高度的立焊练习试件，也可以安装小型遮光挡板，为相邻工位提供弧光遮挡，避免焊接弧光互相影响。整套台架的底部四个支撑脚都配置了可调橡胶脚垫，脚垫调节行程为20mm，可以适配实训车间不平整的地面，保证台架放置平稳，不会因为地面不平出现晃动，影响焊接操作的稳定性。

　　设计过程中特意规避了复杂的钣金折弯和异形加工件，所有零部件都采用市场上容易采购的标准型材和板材，加工时只需要进行常规的切割、钻孔、焊接工序即可完成，加工门槛低，职业院校的实训老师甚至可以带领学员自行加工制作，既可以作为高年级学员的焊接实操考核件，也能快速批量制作满足整个实训车间的工位配置需求。台架的所有焊接接缝都做了打磨处理，没有尖锐的毛刺和飞边，避免学员操作时被划伤，框架表面整体做喷塑处理，耐焊渣飞溅的高温灼烧，日常清理只需要用钢丝刷扫掉表面焊渣即可，维护成本极低。和工业级重型焊接工作台相比，这套练习台架没有配置重型台虎钳、排烟接口等复杂功能，整体重量控制在35kg左右，两个人就能轻松搬运移位，可以根据实训教学的需求灵活调整工位布局，不管是集中授课时的统一排布，还是分组练习时的小组式排布都能快速调整到位。格栅操作面的承载能力经过核算，均匀承载可以达到150kg，完全满足基础焊接练习时的试件、工具放置需求，即使学员在台面上进行小型焊件的组对练习，也不会出现框架变形的问题。竖杆和主框架的连接采用可拆卸式螺栓连接，不需要使用时可以将竖杆拆下，台架可以堆叠存放，减少实训车间的仓储空间占用。
