深沟球轴承拆分结构三维建模设计

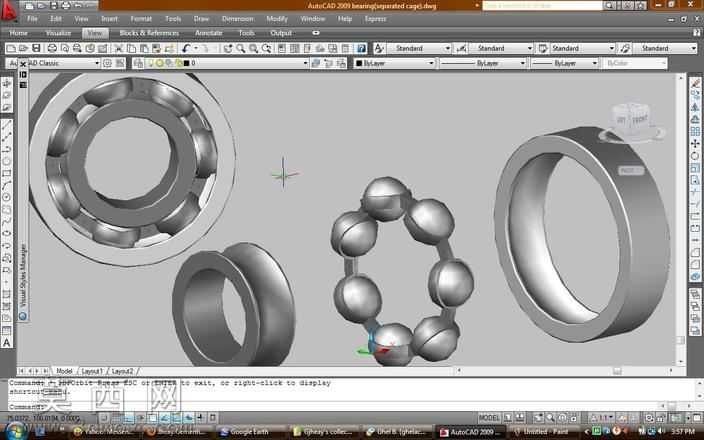

本作品为深沟球轴承的拆分式三维建模成果，建模过程围绕轴承的实际装配结构展开，完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球以及保持架，所有部件均按照通用深沟球轴承的标准尺寸比例进行参数化绘制，保证各部件间的装配间隙符合实际工业生产的公差要求。建模阶段首先绘制内圈与外圈的回转截面轮廓，通过回转特征生成内外圈的基础实体，针对内外圈上的滚道结构，采用精确的圆弧截面匹配钢球的球面曲率，确保滚动体与滚道的接触形态完全符合真实轴承的运动配合关系。滚动钢球采用标准球体特征绘制，所有钢球尺寸保持一致，沿轴承圆周方向等距排布，完全贴合保持架的兜孔定位结构。保持架部分采用波浪式冲压保持架的结构形态，建模时通过草图绘制兜孔的定位轮廓，经拉伸、阵列、倒圆角等特征操作完成实体构建，兜孔的弧度与钢球表面完全适配，能够实现对滚动钢球的均匀分隔与定位，避免钢球在运转过程中发生相互摩擦碰撞。材质渲染阶段，针对轴承的金属材质特性，为内外圈与钢球赋予高铬轴承钢的材质属性，调整材质的反射率、粗糙度参数，还原轴承钢表面经精加工后的金属光泽与细微磨砂质感，保持架则赋予冷轧低碳钢的冲压件材质效果，表面呈现轻微的哑光金属质感，区分于滚动体与套圈的高光金属表现。整体模型采用爆炸拆分的展示视角，将原本过盈装配的各部件沿轴承轴向与径向分离排布，清晰呈现每个部件的独立形态与装配位置关系，让观看者能够直观理解深沟球轴承的内部构造与装配逻辑，可用于机械基础教学、五金产品结构展示等场景，建模过程严格遵循机械设计的标准规范，所有结构特征均符合实际轴承的生产工艺要求，无多余的冗余特征，模型结构规整，参数可编辑性强，能够根据需求调整尺寸参数适配不同规格的轴承建模需求。
