卧式壳程多流道换热设备三维设计

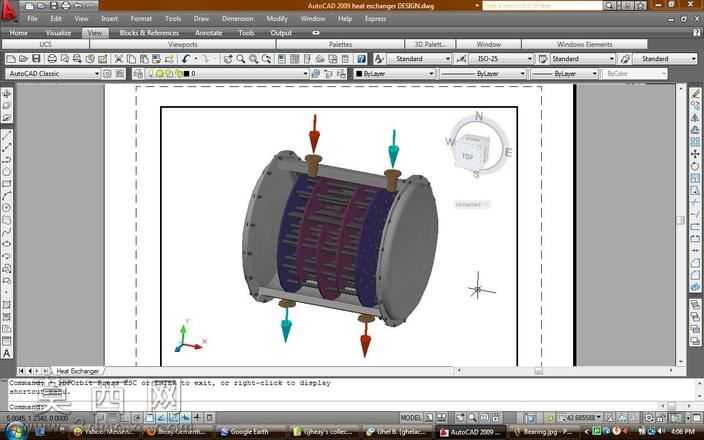

本作品为卧式壳管式换热设备的三维设计成果，建模过程依托三维CAD环境完成，整体采用卧式圆筒壳体作为主体承载结构，两端配置圆形封头实现壳程空间的密封，壳体与封头通过法兰连接结构完成装配，既保证了承压状态下的密封可靠性，也预留了后期检修拆装的操作空间。建模阶段首先完成壳体基准轴线的定位，依次搭建壳体内腔的折流支撑结构，折流板采用等间距排布方式，通过定距管实现位置固定，引导壳程介质沿预设的S形流道流动，最大化延长介质在壳程内的停留路径，提升冷热介质的热交换效率。设备共设置四个介质接口，分别位于壳体上下两侧的对应位置，其中两组接口为热介质进出口，另外两组为冷介质进出口，接口处采用标准管接头结构建模，匹配工业管路的通用连接尺寸，可直接对接外部输送管路。材质配置阶段，针对壳体、封头、法兰等承压部件赋予金属钢材材质，调整材质的反光度与粗糙度参数还原碳钢设备的真实质感，折流板与换热管束采用导热性能更优的金属材质，通过不同的材质色彩区分壳程与管程的介质流通区域，提升模型的结构辨识度。渲染阶段采用正交视图配合三维导航罗盘定位，清晰展示设备的整体外形与接口方位，同时通过半透明化的壳体预览效果，直观呈现内部折流板与管束的排布逻辑。设计过程围绕高校研究场景的换热性能验证需求展开，在保证结构符合承压设备设计规范的基础上，简化了非核心的辅助部件结构，突出核心换热流道的布局特征，可直接用于换热原理演示、流场仿真分析前置建模、课程设计参考等场景，模型的各部件均采用参数化建模方式搭建，可根据实际换热功率需求调整壳体长度、折流板间距、接口管径等核心参数，快速衍生出不同规格的换热设备方案，整体结构无干涉错配问题，装配逻辑符合实际工业设备的生产制造流程。
