带防滑纹理的饮用塑料包装瓶结构设计

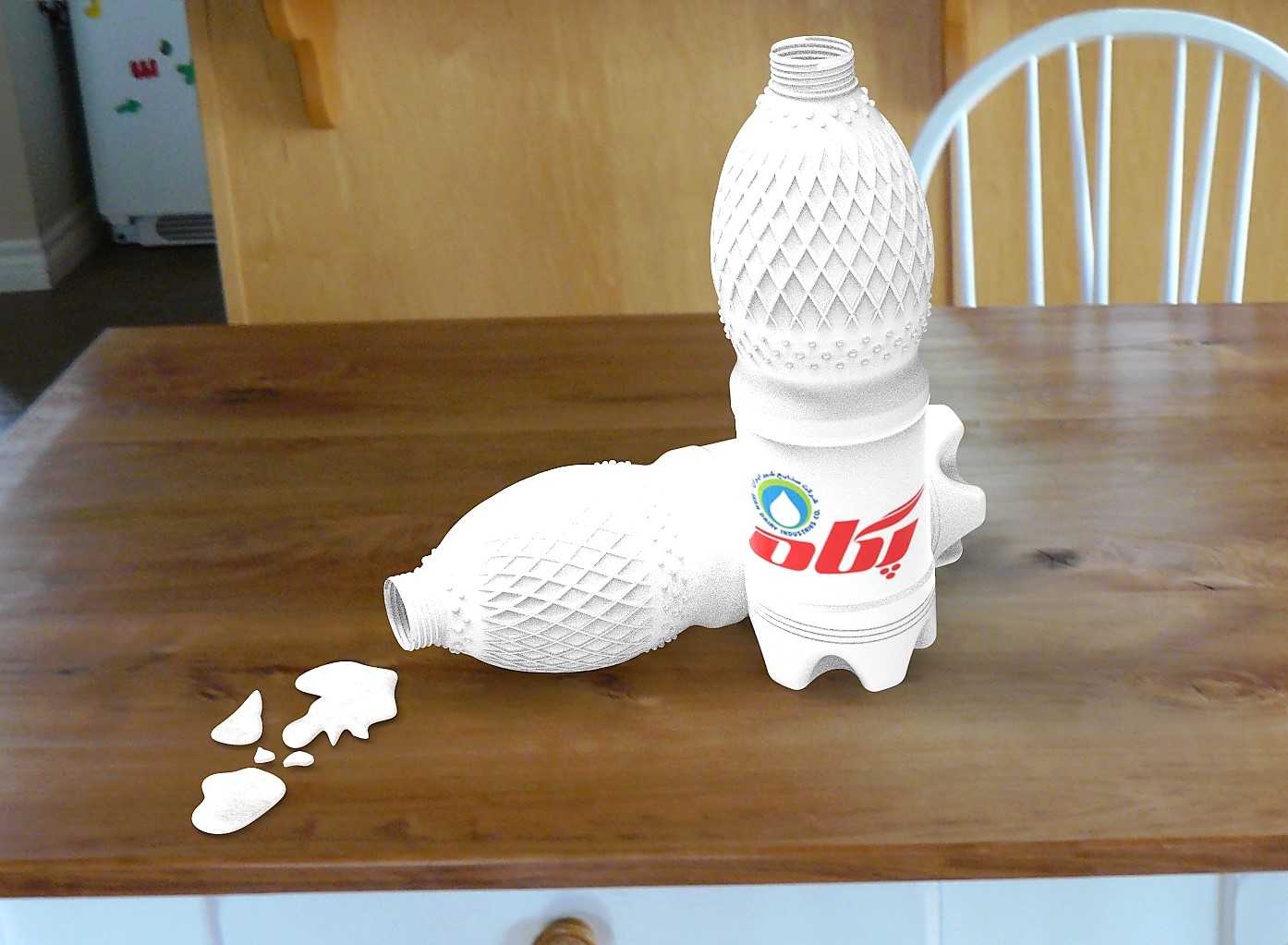

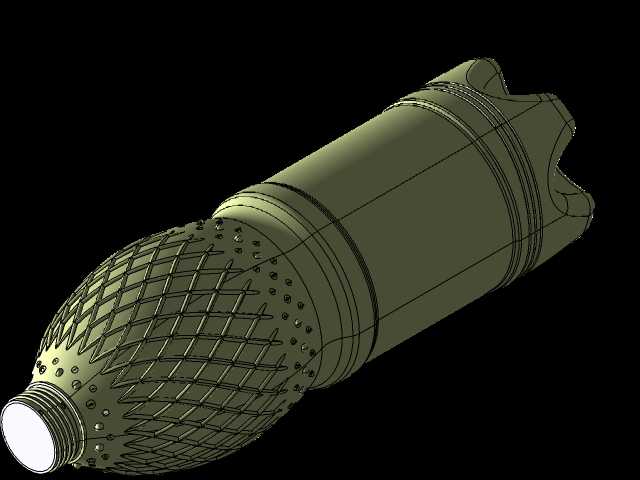

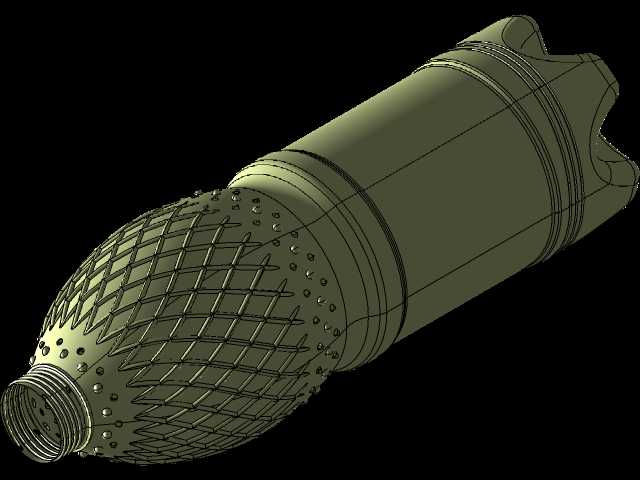

　　日常流通的液态饮品包装场景里，塑料瓶是覆盖范围极广的容器类型，从常温饮用水、乳饮品到日化清洁液体，都能见到这类吹塑成型容器的身影。这款塑料瓶的结构设计，首先围绕手持使用的核心场景展开，瓶身中段的菱形格纹防滑结构，并非单纯的外观装饰，当瓶内盛装液体、整体重量达到500g左右时，格纹形成的凹凸面能增加手掌与瓶身的静摩擦系数，即便手心沾有水渍或者少量瓶身凝露，也能避免握持时打滑脱手，适配不同年龄层用户的手持施力习惯。瓶身靠近瓶口的位置做了多圈螺纹收尾结构，螺纹的导程与牙型角度匹配常规的塑料防盗瓶盖，拧紧后能实现瓶口端面的密封压合，配合瓶盖内的密封垫片，可满足常温下液态内容物的密封存储要求，避免运输过程中出现漏液问题。

　　瓶底的多瓣式支撑脚结构，是吹塑类塑料瓶的典型受力设计，五个内凹的支撑脚均匀分布在瓶底圆周，既可以让瓶身放置在平面上时保持稳定，不会因为瓶底成型收缩出现的微小形变导致放置歪斜，同时内凹的结构也能提升瓶底的抗冲击能力，当瓶装液体从一定高度意外跌落时，支撑脚的形变可以吸收部分冲击能量，降低瓶底开裂漏液的概率。从设计思路上看，这款瓶型的曲面过渡全部采用圆角衔接，没有尖锐的棱角结构，一方面是适配吹塑工艺的成型要求，避免吹塑过程中出现壁厚不均、局部应力集中的问题，另一方面圆润的曲面也能避免运输堆叠过程中，瓶身棱角刮擦相邻包装或者划伤使用者。瓶身的标签区域预留了平整的环形曲面，没有额外的凹凸纹理，方便不干胶标签的自动化贴附，

　　贴标过程中标签能完全贴合瓶身表面，不会因为下方有纹理出现标签起翘、气泡的问题，适配高速包装线的贴标工艺要求。瓶身的整体高度与直径比例经过反复调整，既可以适配常规的自动售货机货道尺寸，也能满足普通家用冰箱侧门储物格的放置要求，同时握持时的围度适配成年人手掌的自然握持范围，不需要过度张开手指就能稳固拿取。在壁厚设计上，瓶身不同区域的壁厚做了差异化分配，螺纹区域因为要承受瓶盖拧紧的扭矩以及多次开合的受力，壁厚相对更厚，避免螺纹滑牙；瓶身主体区域因为有防滑纹理的加强作用，壁厚可以适当减薄，在保证结构强度的前提下减少原材料用量，降低单件产品的材料成本；瓶底支撑脚的位置因为要承受堆叠压力与跌落冲击，壁厚也做了局部加厚，避免受力时出现凹陷变形。

　　这款瓶型的瓶口内径尺寸匹配常规的饮品灌装口径，适配多数液态灌装设备的灌装头尺寸，不需要对现有灌装生产线做大幅改造就能直接投产，降低了生产端的适配成本。另外瓶身放倒时的结构也做了考量，当瓶身水平放置在平面上时，瓶身的曲面与平面接触形成稳定的支撑，不会随意滚动，避免在桌面或者运输货箱内出现滚动碰撞的问题。从结构强度的仿真验证角度，这款瓶型在装满液体的状态下，堆叠三层常规运输纸箱的压力时，瓶身的形变在允许范围内，不会出现瓶身压瘪、内容物漏出的问题，满足仓储运输环节的堆码要求。防滑纹理的深度也经过反复调试，纹理过浅起不到防滑效果，纹理过深则容易在纹理缝隙残留污渍，同时也会增加吹塑成型的难度，最终确定的纹理深度既能保证防滑性能，也便于使用后的瓶身清洁，同时吹塑过程中不会出现局部缺料的问题。
