壁挂式小型网络服务器机柜结构设计

　　这款壁挂式小型机柜主要面向中小规模弱电场景设计，常见于沿街商铺、小型办公室、分支办公点、社区监控机房这类没有独立设备间的使用环境，用来承载交换机、小型路由器、硬盘录像机、POE供电模块这类19英寸标准机架式网络设备，相比落地式机柜占用空间更小，安装位置灵活，可固定在墙面、弱电井侧壁等位置，避免地面潮气、杂物磕碰对设备造成影响。

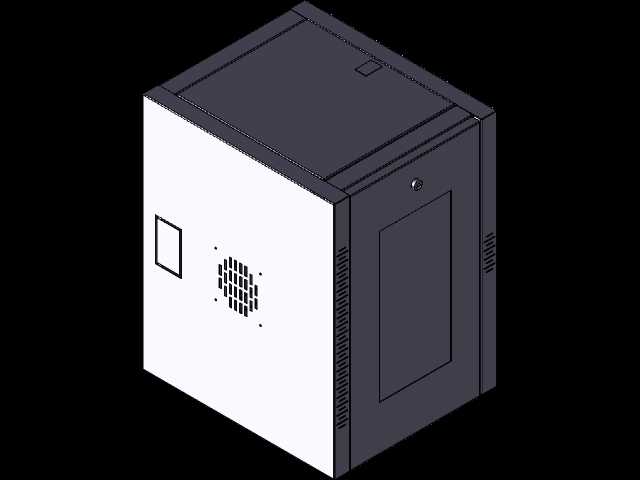

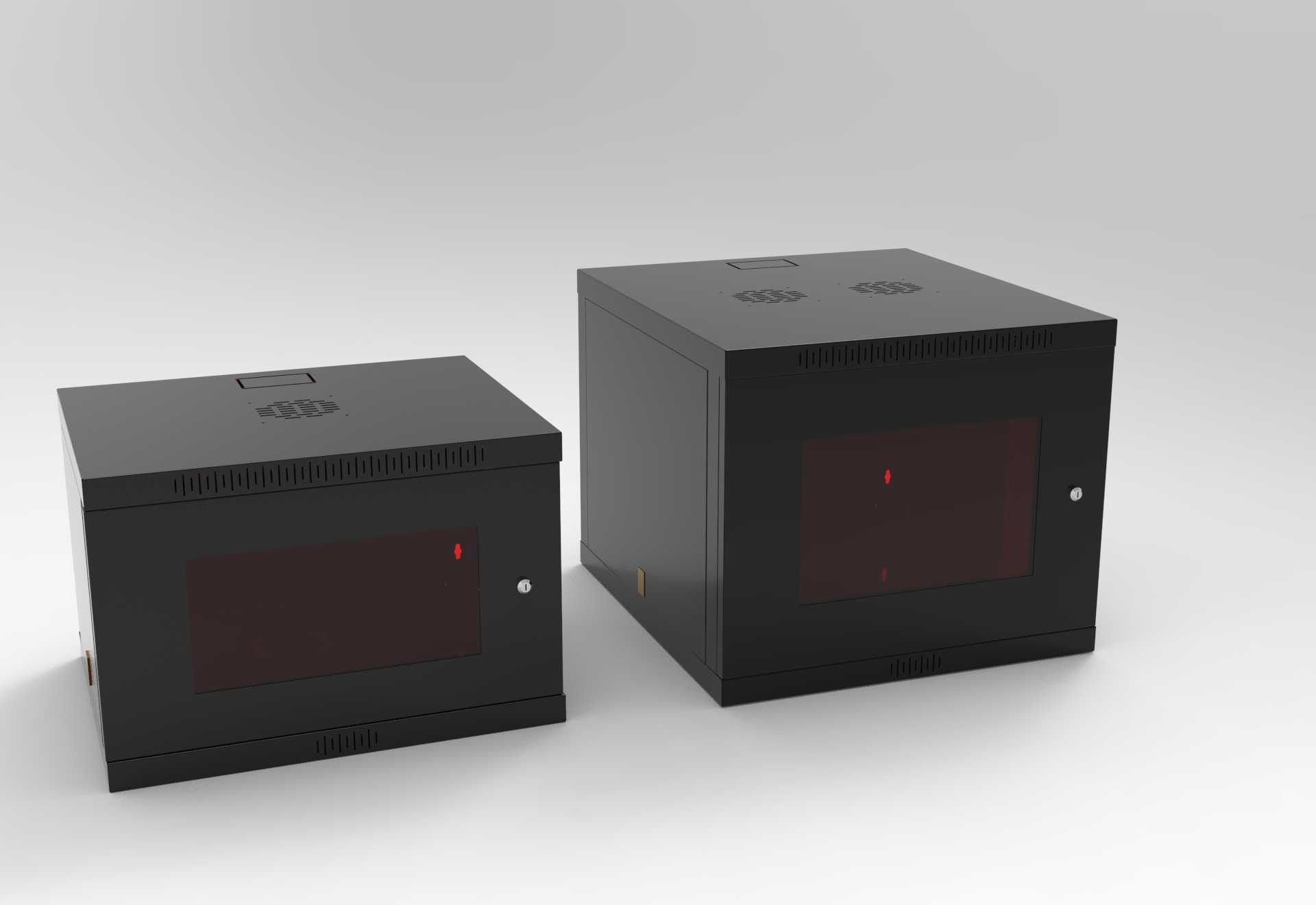

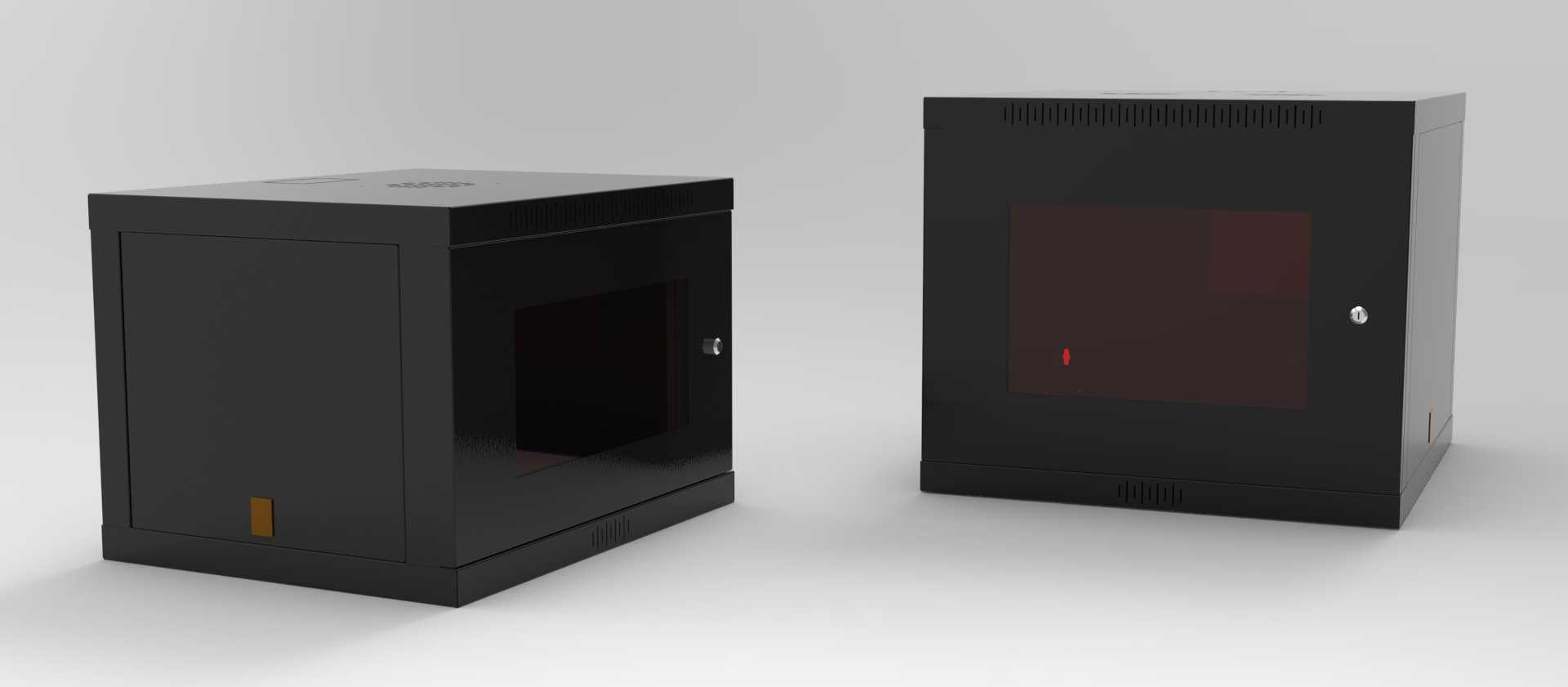

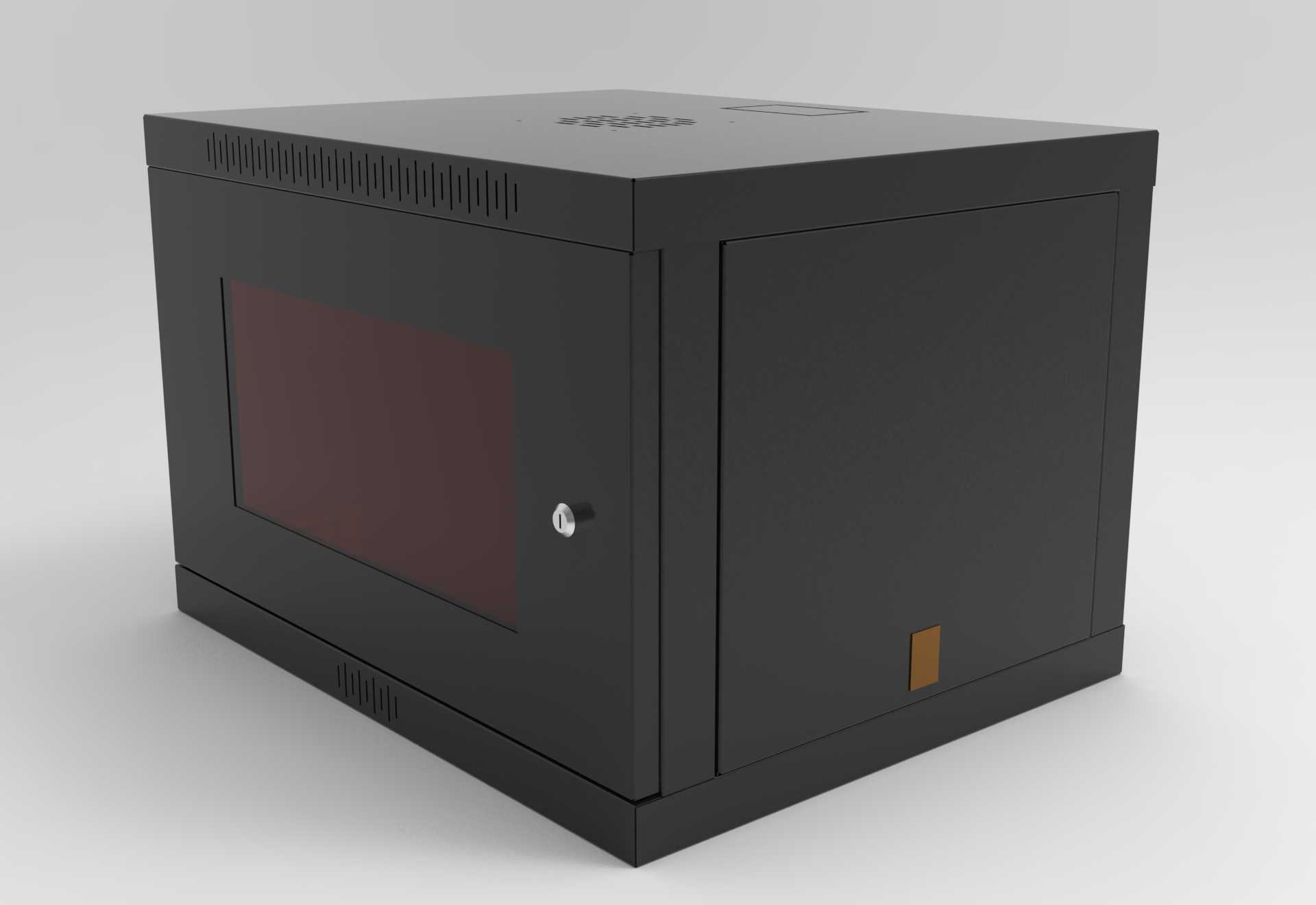

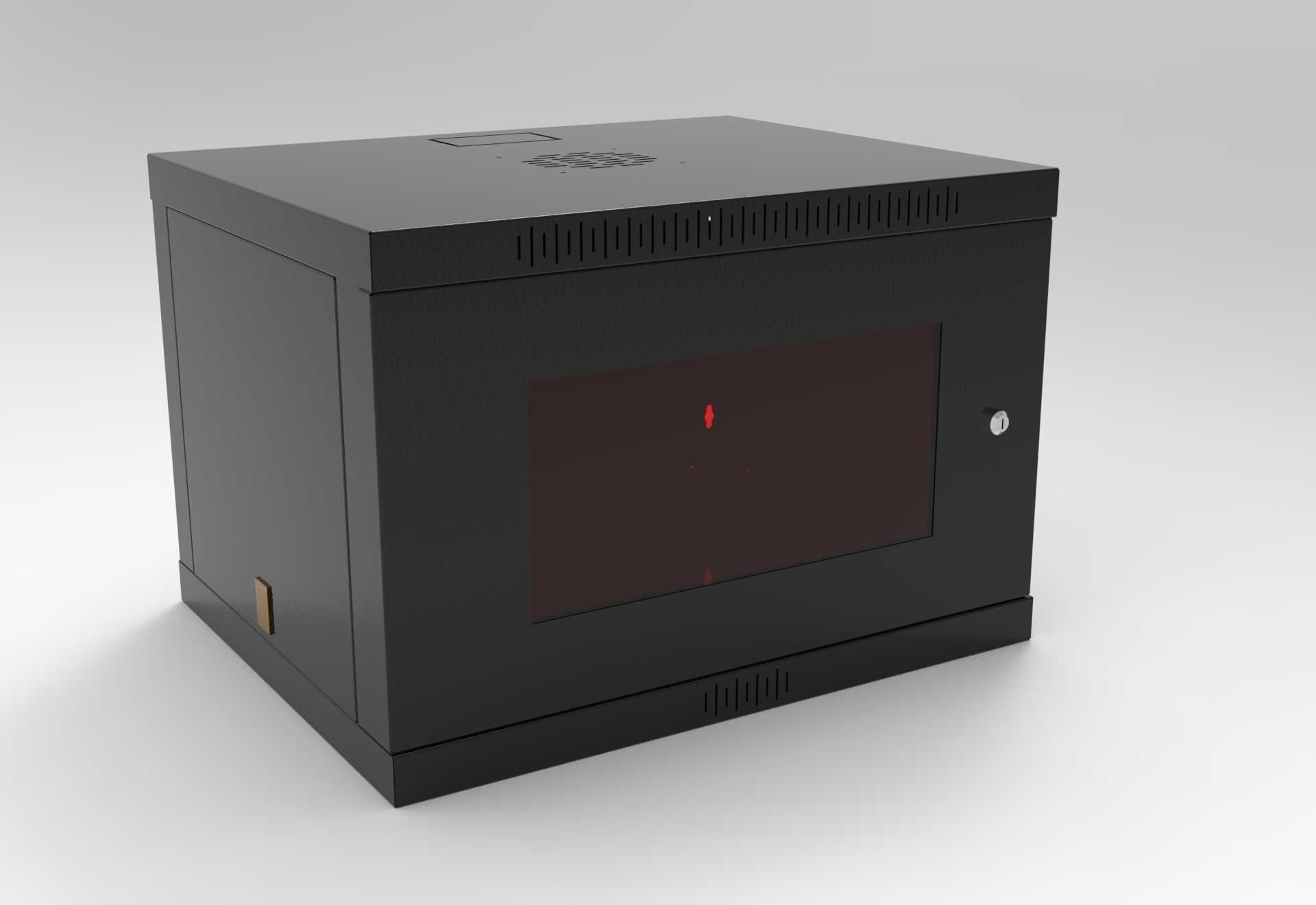

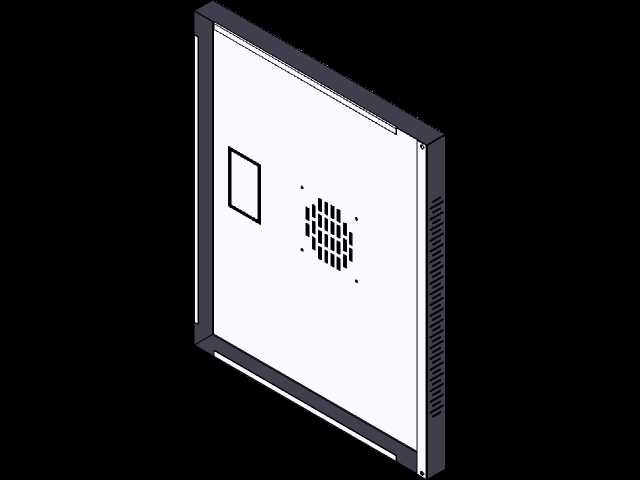

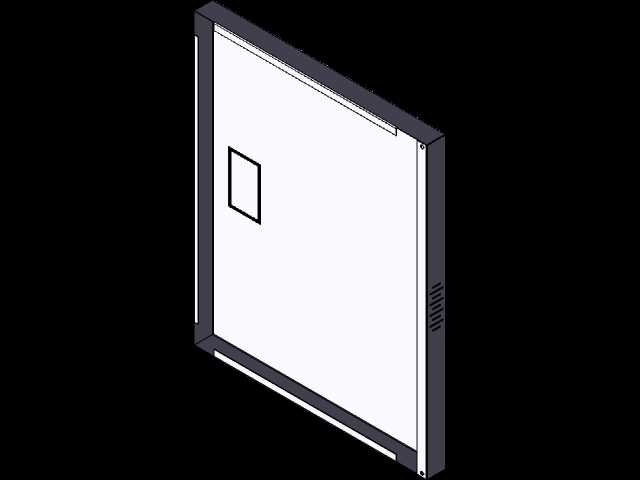

　　从结构设计来看，整体采用SPCC冷轧钢板折弯焊接成型，主体框架为一体化折弯的U型主舱结构，侧板与顶板、底板通过碰焊连接，保证整体结构刚性，避免安装设备后出现框架形变。前门采用带透明视窗的结构，视窗采用半透茶色亚克力材质，无需打开机柜门即可观察内部设备的运行指示灯状态，同时避免无关人员随意触碰内部接线与设备开关，前门侧边配置圆柱转舌锁，钥匙通用型设计，方便运维人员统一管理。

　　散热设计上，顶板与底板均开有阵列式条形通风孔，形成自然上下对流的散热风道，顶部通风孔内侧预留了安装120mm轴流风机的固定位，当内部设备功耗较高、自然散热无法满足温度要求时，可直接加装强制散热风机，无需额外对柜体进行打孔改造。柜体左右侧板预留了接地螺柱，安装时可直接连接建筑等电位端子，避免设备静电累积造成的硬件损坏。

　　安装边界方面，这款机柜为6U标准安装高度，内部可用安装深度为350mm，可兼容绝大多数入门级机架式网络设备，柜体整体外形宽度600mm、高度350mm、深度400mm，壁挂安装时需保证墙面承重不低于30kg，安装孔位位于柜体背部的四个挂耳，采用膨胀螺栓固定时，螺栓规格不小于M8，挂接后需确认柜体无松动、前倾风险。内部两侧配置可调节深度的L型安装立柱，立柱上加工有标准方孔，可配合M6机柜螺丝固定设备，立柱前后调节范围为50mm，可根据设备接线的弯折半径调整安装位置，避免后部线缆过度弯折造成的接触不良。

　　细节设计上，柜体底部开有三个穿线孔，分别对应电源进线、网络进线、出线位置，穿线孔配置橡胶护圈，避免金属锐边划伤线缆绝缘层，前门与柜体框架的接触位置贴有泡棉密封条，减少灰尘进入柜体内部，同时降低设备运行时的噪音传出。柜体表面采用静电喷塑处理，哑光黑色外观耐脏耐磨，适合各类办公、公共场景安装，不会过于突兀。

　　在实际选型使用时，需要提前核算内部搭载设备的总重量，单台机柜承载重量建议不超过25kg，避免长期壁挂造成墙体松动或者柜体变形；如果安装在户外弱电井或者潮湿区域，需要额外在柜体接缝处打密封胶，同时在内部放置防潮剂，避免凝露造成设备短路。内部理线可搭配横向理线架使用，将电源线与网线分开绑扎，减少信号干扰，同时方便后期运维排查线路。这款结构在建模时充分考虑了钣金加工的工艺性，所有折弯圆角均为R1，焊接位置预留了打磨余量，喷塑厚度控制在0.8-1.2mm之间，既保证表面防护性能，又不会影响安装孔位的配合精度，前门的铰链采用隐藏式内铰链，从外部无法直接拆卸，提升设备的防盗防破坏性能。
