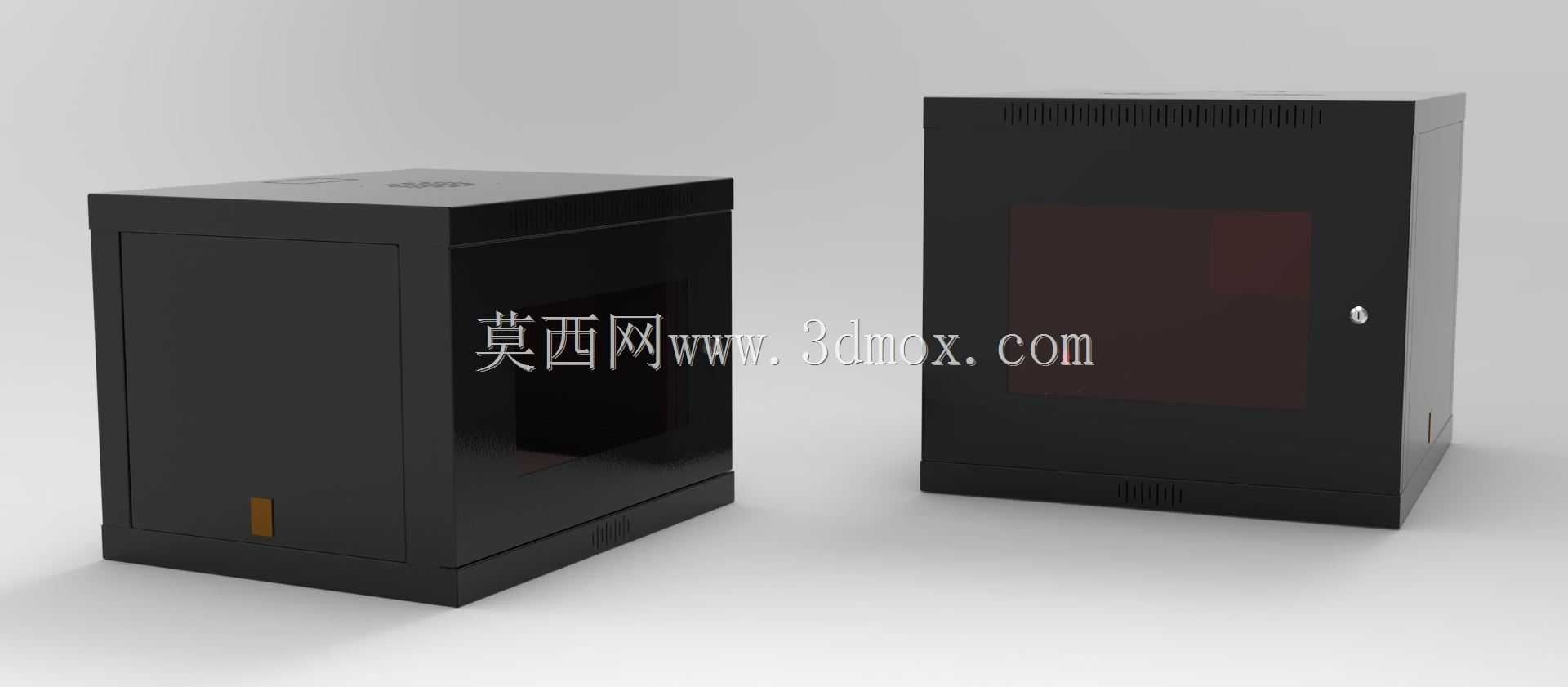

生产制造场景用Big Rack机架式服务器柜体

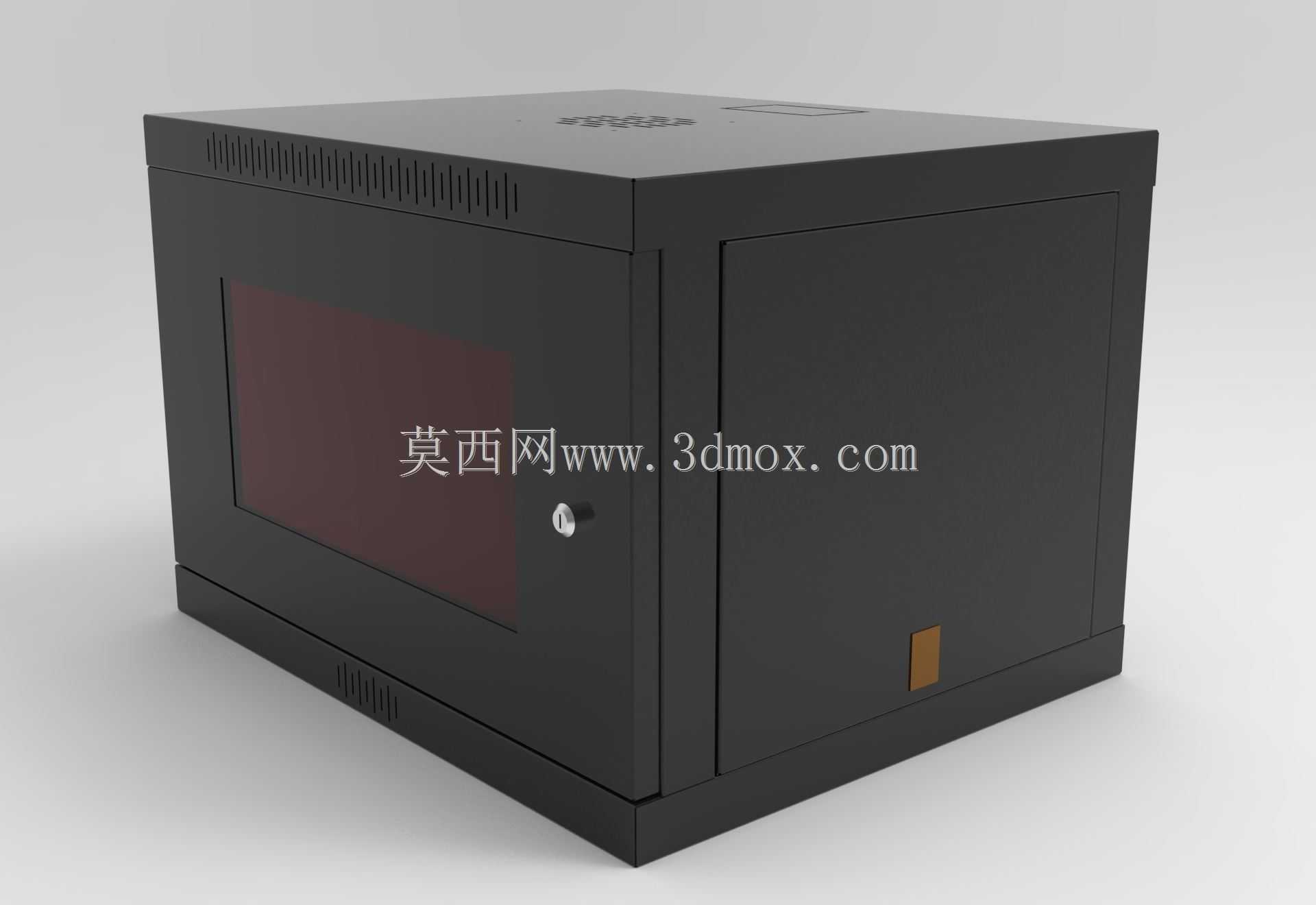

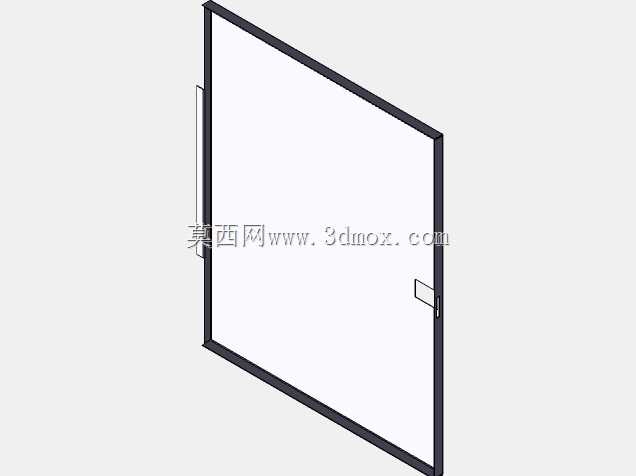

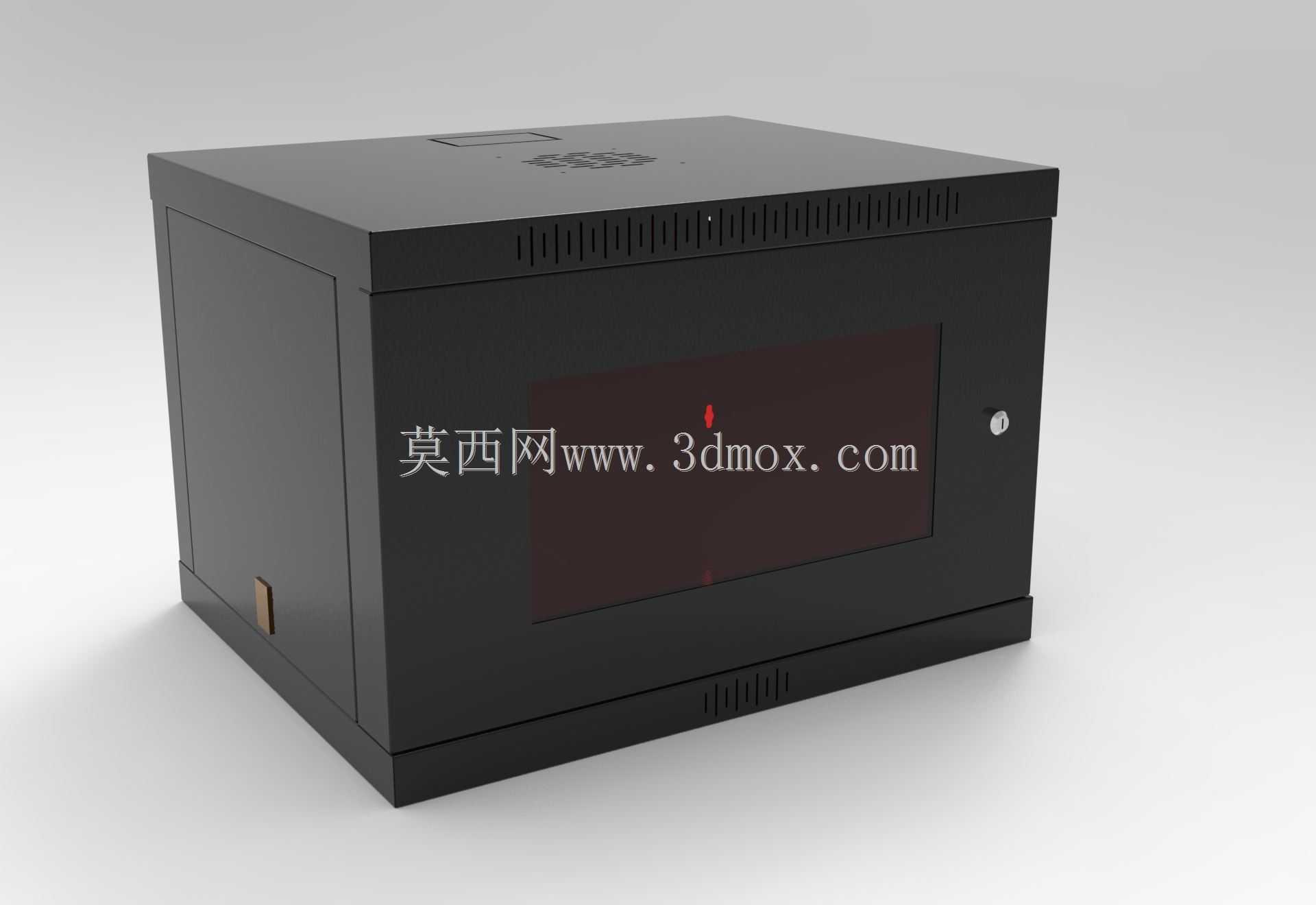

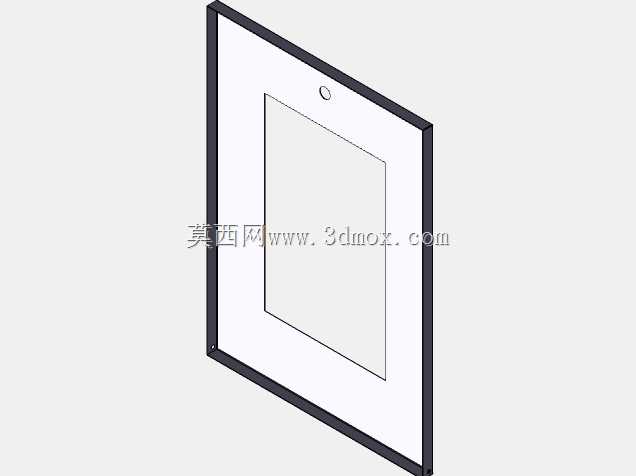

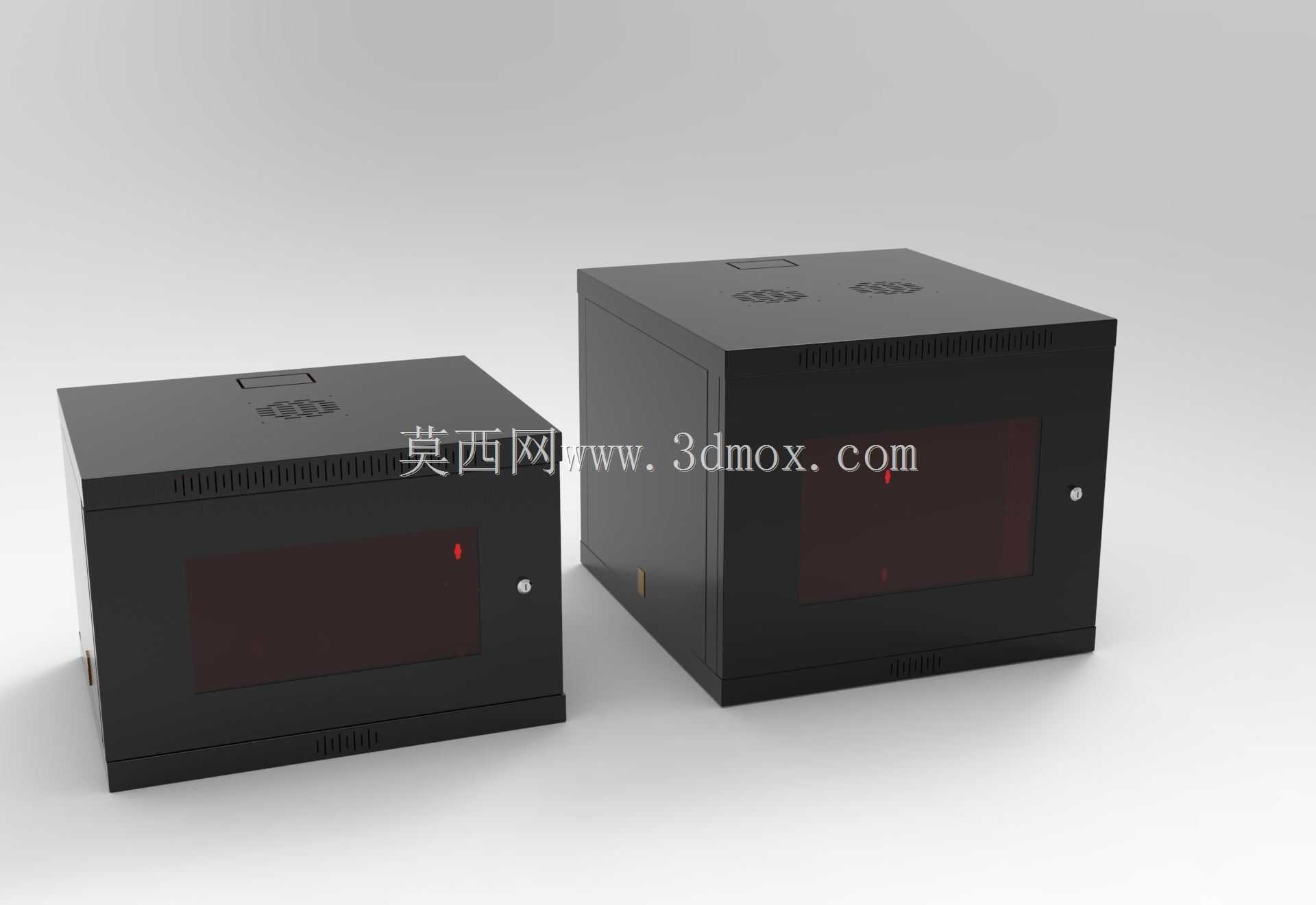

　　从结构设计逻辑来看，柜体采用1.2mm厚冷轧钢板一体折弯成型的框架，边角处做了R3圆角过渡处理，既避免钣金锐边对安装运维人员造成划伤，也能在车间设备移位、物料转运过程中降低磕碰变形的概率，前门配置半透明茶色亚克力观察窗，不需要开启柜门就能直观查看内部设备的运行指示灯状态，观察窗周边做了内嵌式密封胶条，能阻挡车间内的金属切削粉尘、焊接烟尘进入柜体内部，减少设备积灰导致的散热故障、接触不良问题。在中小规模生产车间的局域网络搭建、产线数据本地存储场景中，这类机架式柜体是承载边缘计算服务器、工业交换机、小型UPS电源模块的核心载体，区别于数据中心通用的标准42U机柜，这款柜体做了紧凑型尺寸优化，适配车间现场靠墙安装、设备旁就近部署的需求，不需要预留过多的后部走线空间，单柜可容纳6-8U的标准机架式设备，完全覆盖单条产线的数据采集、设备组网、本地运算的硬件承载需求。柜体的安装边界做了充分的现场适配考量，底部预留100mm高的架空底座，既可以直接通过膨胀螺栓固定在水泥地面上，也能搭配配套的万向脚轮做临时移位，适配产线调整时的设备布局变动需求；柜体后部设计了上下两排可敲落的走线孔，分别对应强电供电线路、弱电网线信号线路的分仓走线，强弱电走线孔间距保持在80mm以上，避免强电线路对信号传输造成电磁干扰，同时每个走线孔都配套了橡胶护线圈，防止穿线时划伤线缆绝缘层。

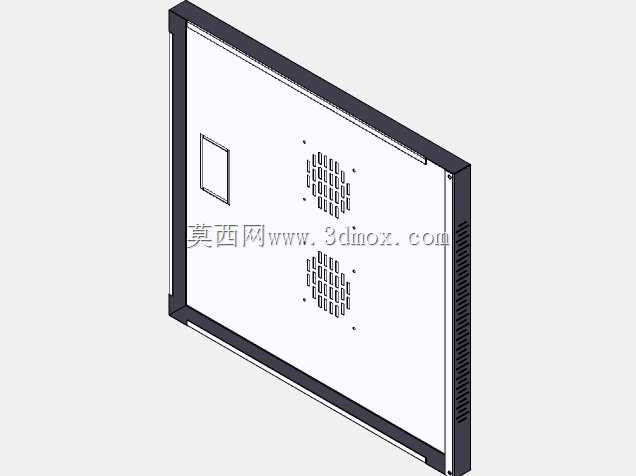

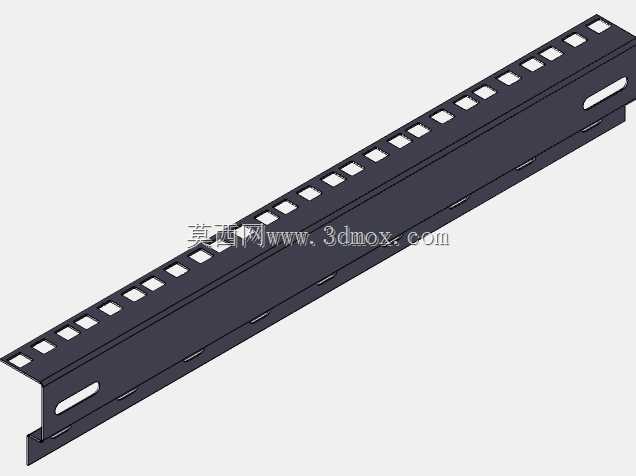

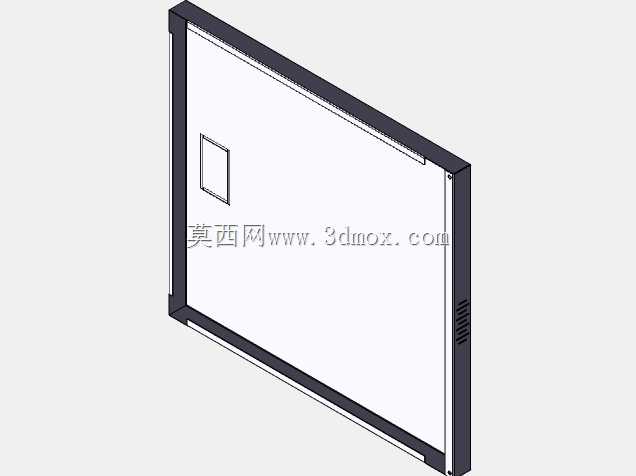

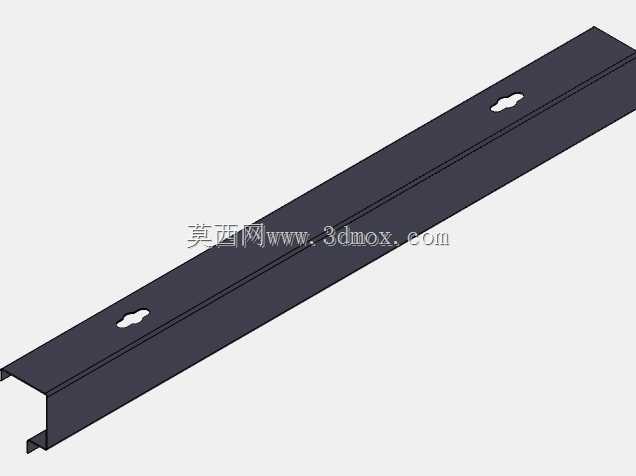

　　在功能特性上，柜体侧门采用快拆式结构，不需要借助螺丝刀等工具，按压侧门的弹性锁扣就能直接拆卸侧板，方便运维人员从侧面进行设备接线、硬件更换操作，相比传统螺丝固定的侧门，能缩短现场运维的操作时间；柜体顶部预留了四个M6的吊装螺孔，在车间内有行车的场景下，可以直接通过吊环将柜体吊装到平台、夹层等高位安装位置，不需要人工抬升作业，降低高空安装的安全风险。内部的安装立柱采用可前后调节的设计，调节行程为150mm，可以根据内部安装设备的深度灵活调整立柱位置，既可以安装深度较浅的交换机、配线架，也能容纳深度稍大的机架式服务器主机，立柱上的U位刻度采用激光蚀刻工艺，长期使用不会出现刻度磨损、标识模糊的问题，方便安装时快速定位设备固定位置。

　　柜体的门锁采用通用型平面转舌锁，钥匙和车间内其他电气柜的钥匙通用，不需要额外配备多套钥匙，方便车间运维人员统一管理；柜体内部顶部预留了轴流风机的安装位，可根据现场散热需求加装120mm规格的散热风机，风机供电直接从柜体内部的配电取电端子接引，不需要额外布设外部供电线路，当柜内温度超过40度时，加装的温控模块会自动启动风机进行强制排风，保证内部设备运行在合适的温度区间。针对生产现场的复杂使用环境，柜体表面做了静电喷塑处理，塑层厚度控制在60-80μm，具备基础的耐油污、耐弱酸腐蚀能力，即使在有少量切削液飞溅、焊接烟尘附着的场景下，只需要用湿抹布擦拭就能清理表面污渍，不会出现塑层脱落、柜体生锈的问题。

　　在实际部署过程中，这类紧凑型机架柜体不需要专门的独立机房空间，可以直接部署在产线旁的空置区域、车间立柱旁的边角位置，相比标准机柜节省近40%的占地面积，对于厂房空间紧张的中小制造企业来说，能在不额外占用生产作业面积的前提下，完成产线本地数据节点的搭建，避免数据全部上传云端带来的网络延迟、数据安全风险。柜体的接地端子设置在柜体后部右下角，采用M8的铜质接地螺柱，安装时可以直接连接车间的接地网，保证柜体整体接地电阻小于4Ω，避免内部设备漏电时柜体带电造成操作人员触电风险，同时也能提升内部电子设备的抗电磁干扰能力，保证产线数据传输的稳定性。
