镂空双心嵌套金属质感装饰摆件结构设计

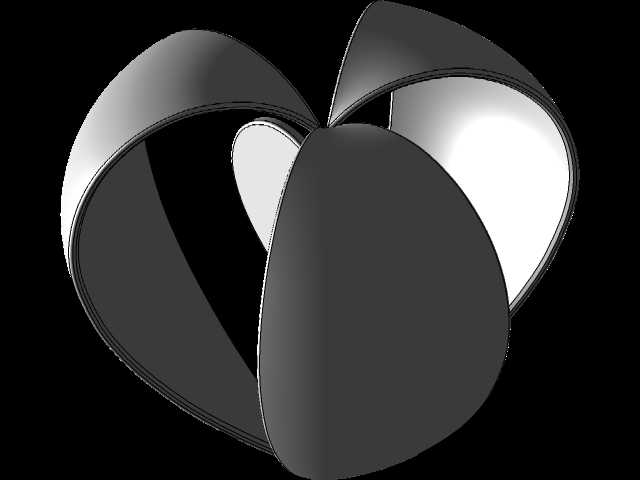

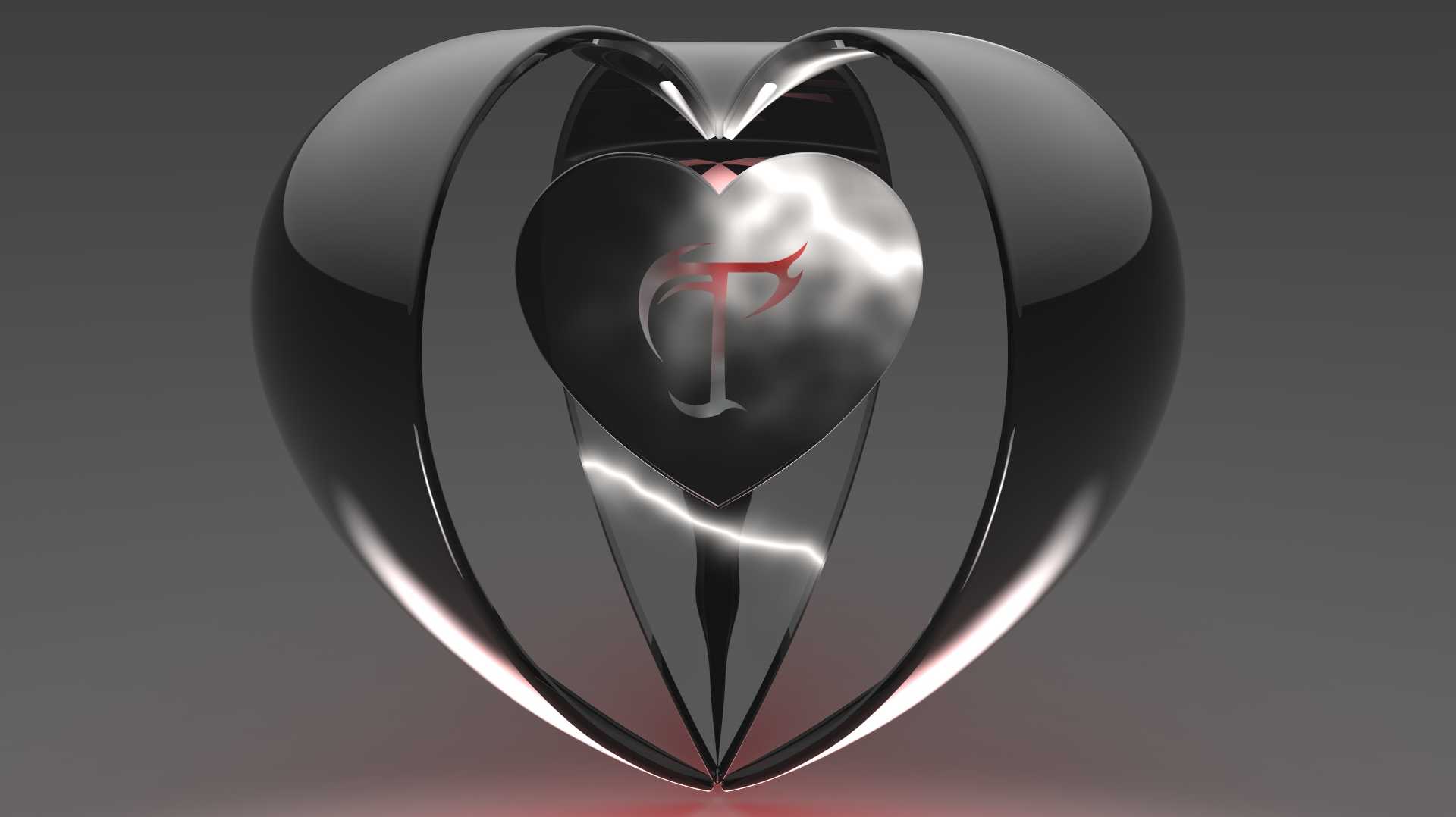

　　这款双心嵌套造型的装饰结构件，最初的设计需求来自文创礼品加工领域的定制项目，当时客户需要一款兼具金属质感与情感表达属性的桌面陈设件，同时要适配后续的精密铸造、抛光电镀批量加工工艺，不能出现常规曲面建模中容易导致脱模卡滞的倒扣死角。建模初期最先敲定的是外层心形环的截面参数，没有采用常规的正圆截面，而是选用了带渐变弧面的类椭圆截面，从环体顶部的尖点位置到底部圆弧过渡处，截面直径按照1:1.7的比例逐步收窄，既保证了视觉上的轻盈感，也避免了厚壁铸件在冷却过程中出现的内部缩孔缺陷。内层的心形嵌件没有做完全的同心定位，而是沿着外层环的中心轴线向后偏移了2.3mm，同时在嵌件表面预留了0.12mm的蚀刻深度，用来加工定制化的字符标识，

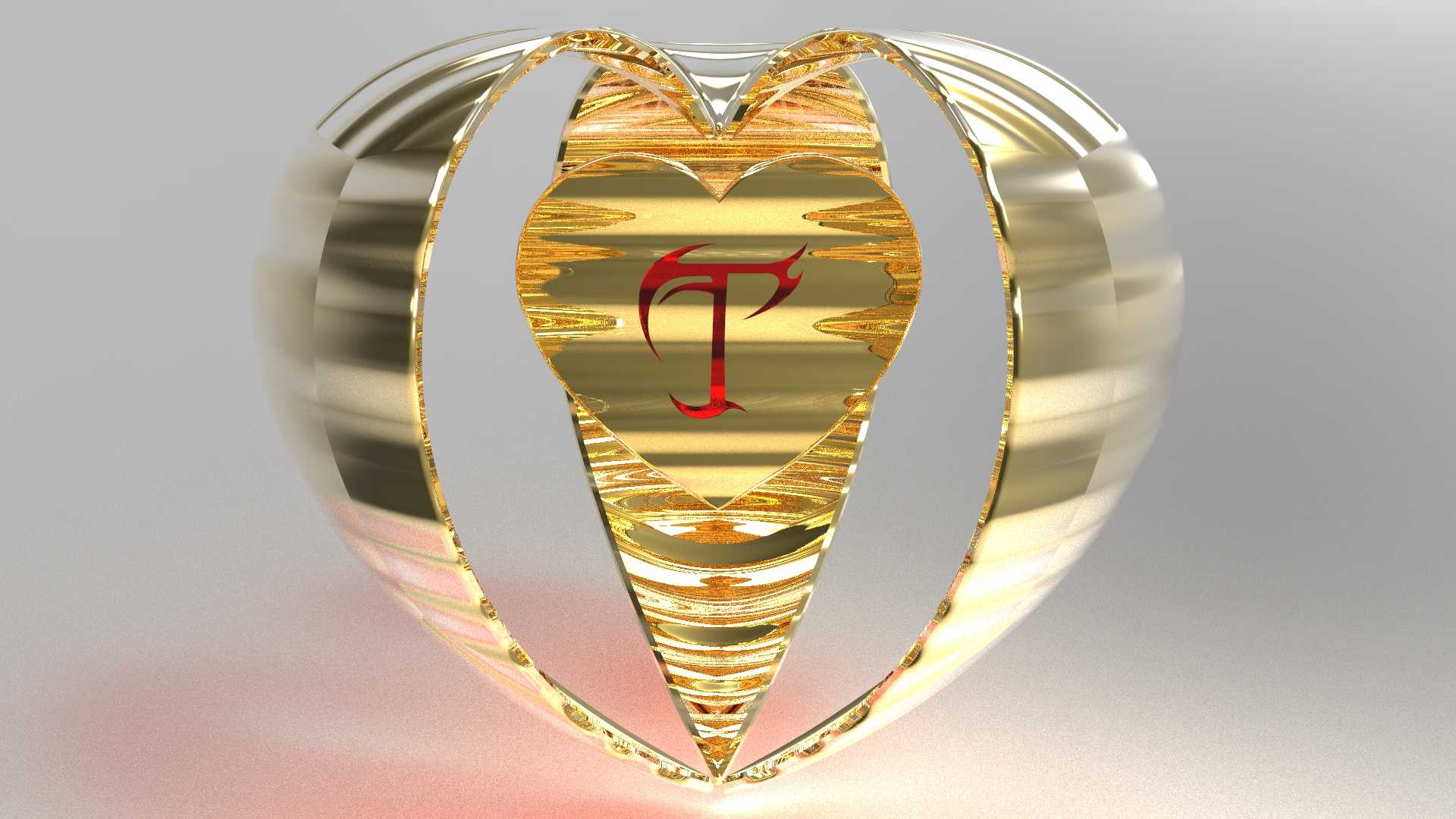

　　这个偏移量是经过多次渲染验证后确定的，既不会让两层结构在视觉上出现重叠糊边，也能保证从正面45度视角观察时，两层心形的轮廓边界清晰分层。考虑到这类装饰件后续会搭配不同的展示底座，建模时特意在底部圆弧的最低点位置做了一个直径3mm的平面定位沉台，沉台深度0.2mm，刚好可以嵌入常规亚克力底座的定位凸点，不需要额外做粘接固定，用户可以自行拆卸更换不同的展示场景。表面纹理处理上，没有采用简单的镜面金属材质，而是在环体的外弧面做了周向的车削纹理模拟，纹理深度控制在0.03mm，经过电镀抛光后会形成错落的高光反射带，比纯镜面的效果更有层次，同时也能掩盖小批量加工时可能出现的细微表面瑕疵。结构强度校核阶段，

　　重点验证了外层心形环顶部尖点的受力情况，因为这个位置是整个结构壁厚最薄的区域，只有1.2mm，按照日常陈设件可能遇到的意外磕碰载荷，也就是15N的侧向冲击力做了静力学仿真，确认该位置的最大应力远低于常用锌合金铸造材料的屈服强度，不会出现磕碰断裂的问题。内层嵌件与外层环的连接位置，没有采用额外的焊接或者粘接结构，而是在左右两个对称位置做了一体成型的连接筋，连接筋的宽度只有0.8mm，从正面视角观察时刚好被外层环的侧壁遮挡，不会破坏整体的心形视觉完整性，同时一体成型的结构也省去了后续组装的工序，降低批量生产的装配成本。在建模的曲面过渡处理上，所有的棱角位置都做了R0.15mm的圆角处理，一方面是避免加工过程中出现的锐边割手问题，

　　另一方面也能让电镀层在棱角位置的附着更均匀，不会出现电流集中导致的镀层过厚或者烧焦缺陷。针对后续可能的衍生设计需求，整个模型的参数都做了全关联设置，只需要调整外层环的整体直径参数，就可以等比例缩放成不同尺寸的版本，小到15mm直径的吊坠配饰，大到200mm直径的桌面摆件，都可以直接通过参数调整生成，不需要重新搭建曲面结构，能大幅缩短衍生款的开发周期。实际加工验证阶段，最初的版本曾出现内层嵌件顶部尖点与外层环内壁间隙过小的问题，电镀后容易出现镀层搭桥粘连的情况，后续调整了两者的间隙值，将最小间隙控制在0.35mm，刚好满足电镀工艺的流道要求，不会出现积液或者镀层粘连的问题。
