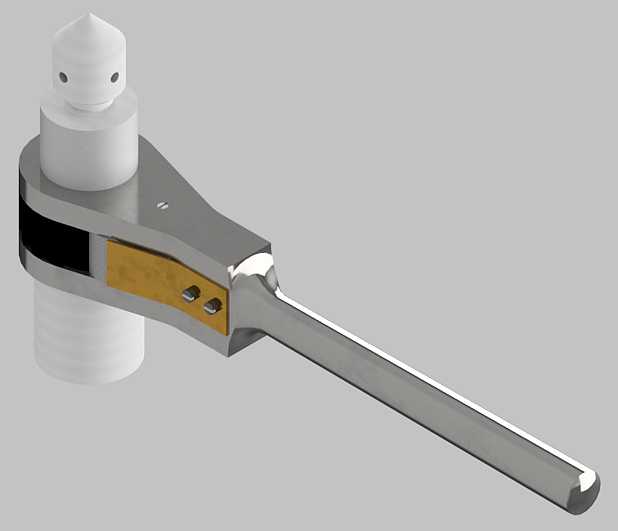

老式撬顶钻头结构手钻三维建模

　　这款手动钻孔工具的结构设计脱胎于传统木工支架配套的老式手钻构型，核心采用撬式顶端钻头装夹结构，整体结构完全依靠机械传动实现钻孔进给，无需外接动力源，在无供电的野外木工作业、传统家具修缮、古建木构件修复场景中仍具备不可替代的使用价值。从结构组成来看，整套工具分为钻夹头、棘轮传动主体、操作手柄三个核心功能段，钻夹头部分采用锥面配合加侧向顶丝的锁紧结构，可适配不同柄径的木工扁钻、麻花钻，顶端的锥形定位头可在钻孔初始阶段抵住工件表面定位，避免钻头滑移跑偏，这一设计与传统木工弓钻的定位逻辑一致，但通过棘轮结构将往复摆动的操作力转化为钻头的单向旋转运动，操作时无需整周转动手柄，仅需小角度往复扳动即可驱动钻头持续切削，

　　大幅降低了狭小操作空间内的使用限制。棘轮传动段的主体采用框架式包覆结构，内部的棘爪与棘轮配合面设置了黄铜材质的耐磨衬片，可在长期往复受力过程中减少金属构件的直接磨损，同时衬片可单独拆卸更换，延长整套工具的使用寿命，框架两侧的对称销钉用于固定棘爪的换向结构，可通过调整棘爪啮合方向实现钻头正转与反转的切换，正转用于钻孔切削进给，反转则用于钻孔完成后钻头的退出，无需额外反向转动整支工具。操作手柄采用长直杆构型，杆身截面为带圆弧过渡的扁方形，握持时可贴合手掌发力面，减少长时间操作的压痕，手柄末端做了圆弧收头处理，避免操作时剐蹭手部，手柄与棘轮主体的连接段做了局部加粗，可承受扳动过程中产生的弯曲应力，避免杆身与主体连接处出现应力断裂。

　　从安装边界与尺寸适配来看，钻夹头的最大装夹直径可覆盖常规木工钻孔常用的6-12mm柄径钻头，整体工具的总长度控制在单手握持可操作的范围内，操作时所需的摆动空间仅需手柄长度的1/3即可完成作业，在木构件拼接预钻孔、竹木器具加工、传统木工卯眼预制等场景中，可直接抵靠工件表面操作，无需额外的夹持工装固定工件，尤其适合零散点位的钻孔作业，避免了电动工具接电、更换电池的繁琐流程。在结构设计的细节处理上，所有金属构件的棱边均做了倒角去毛刺处理，钻夹头的活动部件之间预留了合理的配合间隙，可在木屑、粉尘较多的木工作业环境中避免卡滞，无需频繁拆解清理即可保持传动顺畅，侧向顶丝的端头采用内六角构型，锁紧时受力均匀，不会出现打滑拧花的问题，

　　顶丝的旋入深度做了限位设计，避免旋入过深损伤钻头柄部表面。这套手钻的结构逻辑完全围绕手动作业的发力特点设计，没有多余的冗余结构，每个部件都承担明确的功能，既保留了传统老式手钻的可靠耐用特性，又通过棘轮结构优化了操作的便捷性，对于手动工具结构设计、传统木工工具复原、无动力作业工具选型都具备实际的参考价值，建模过程中完整还原了各部件的配合关系、倒角细节、材质区分，可直接用于结构演示、工具原理教学、相关产品改型设计的参考基准。
