数控车削用可转位刀具刀片结构设计

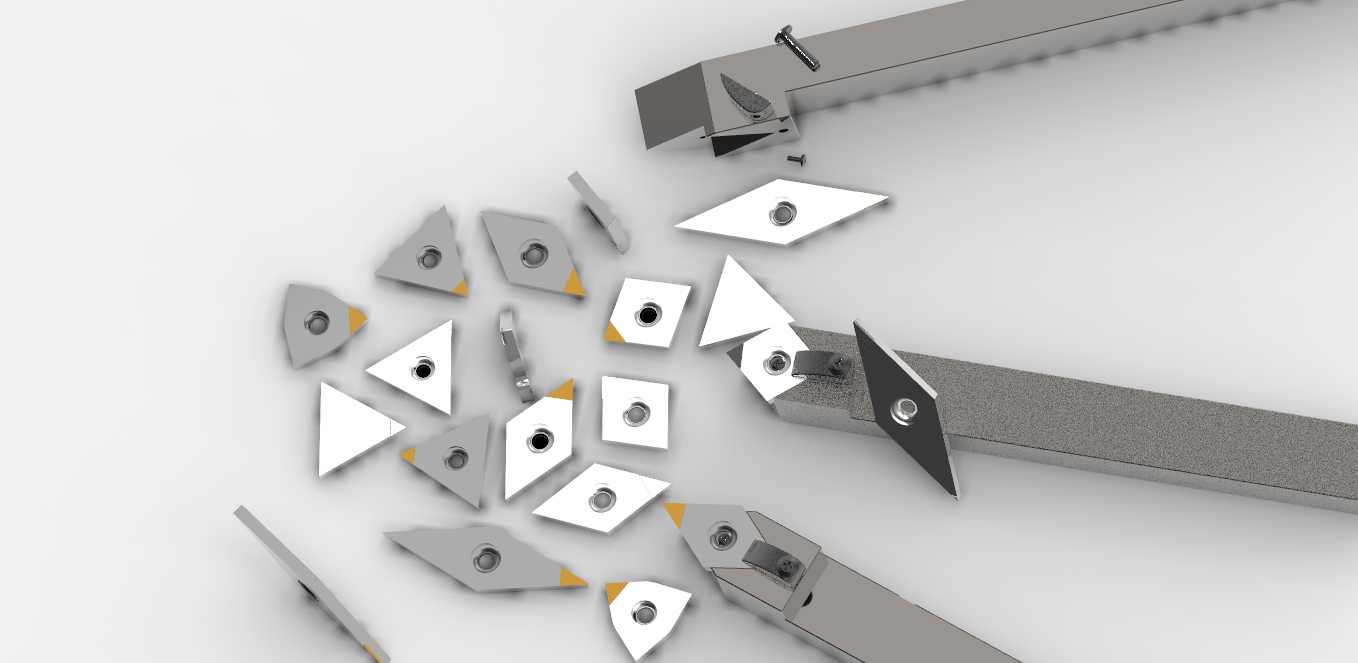

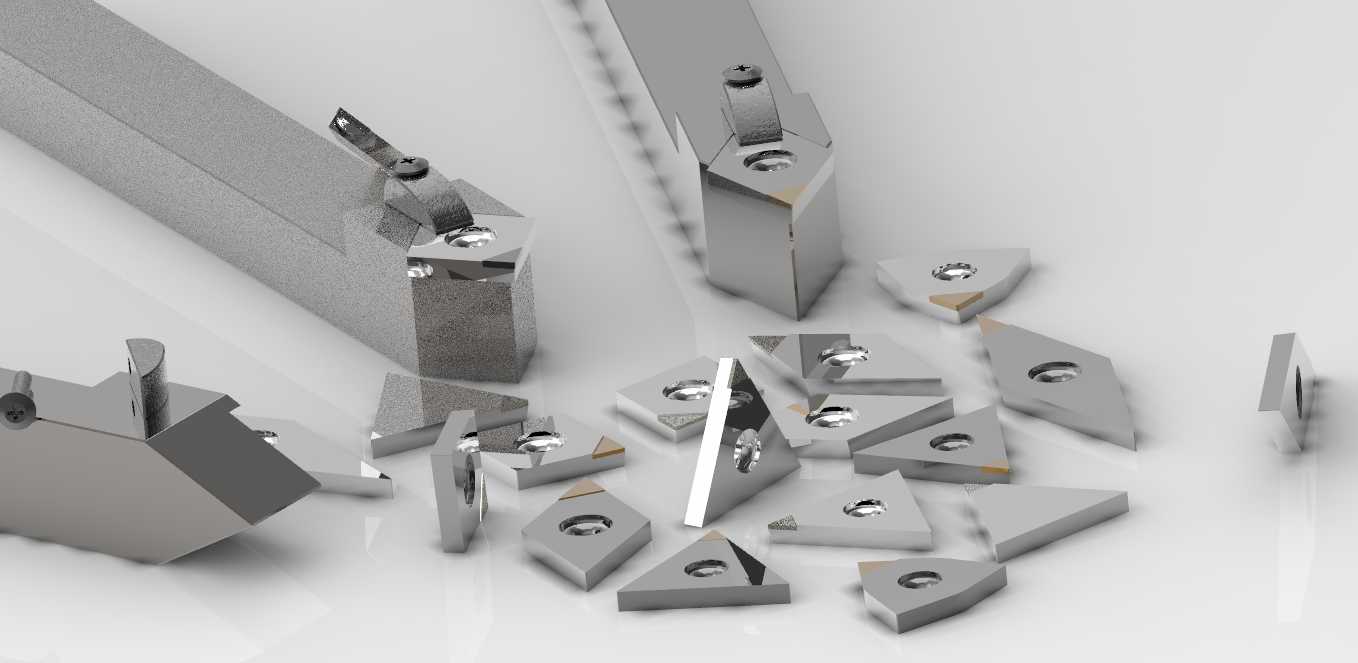

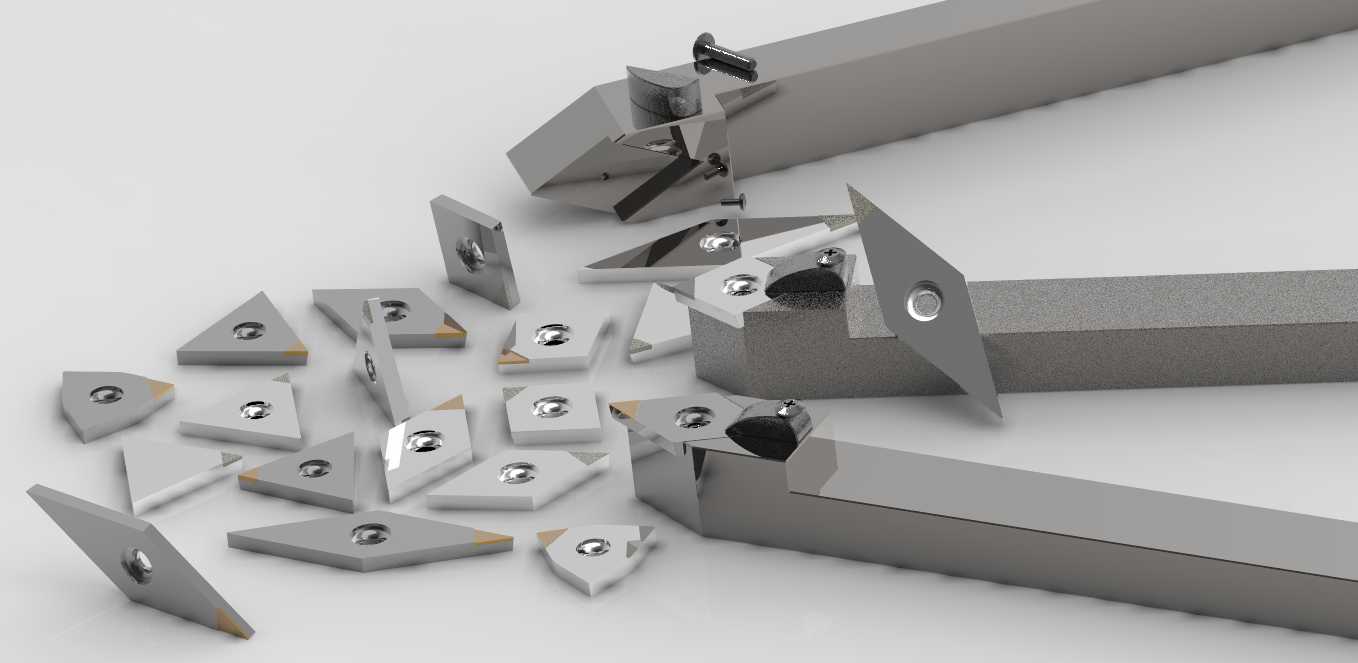

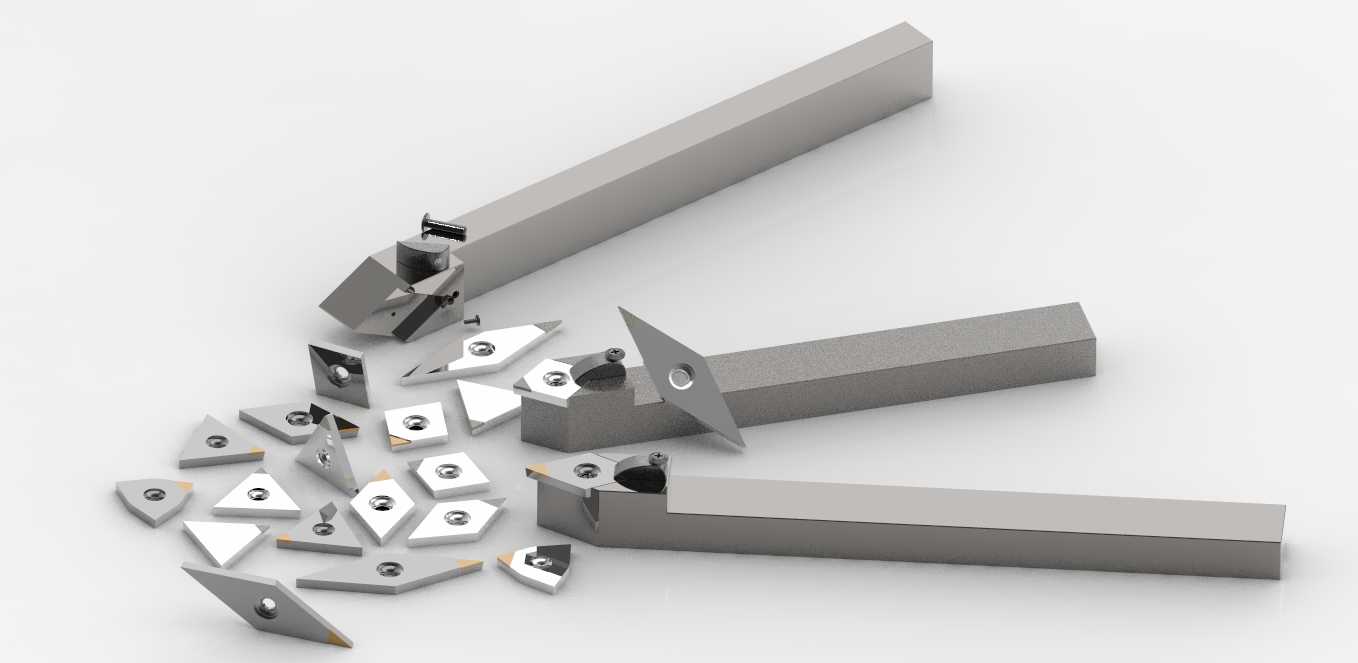

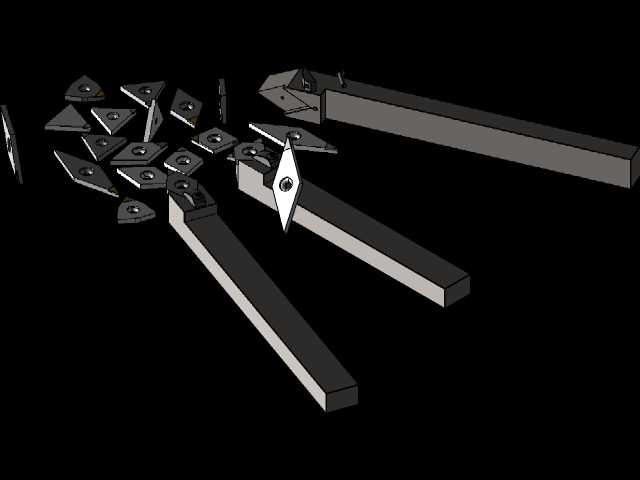

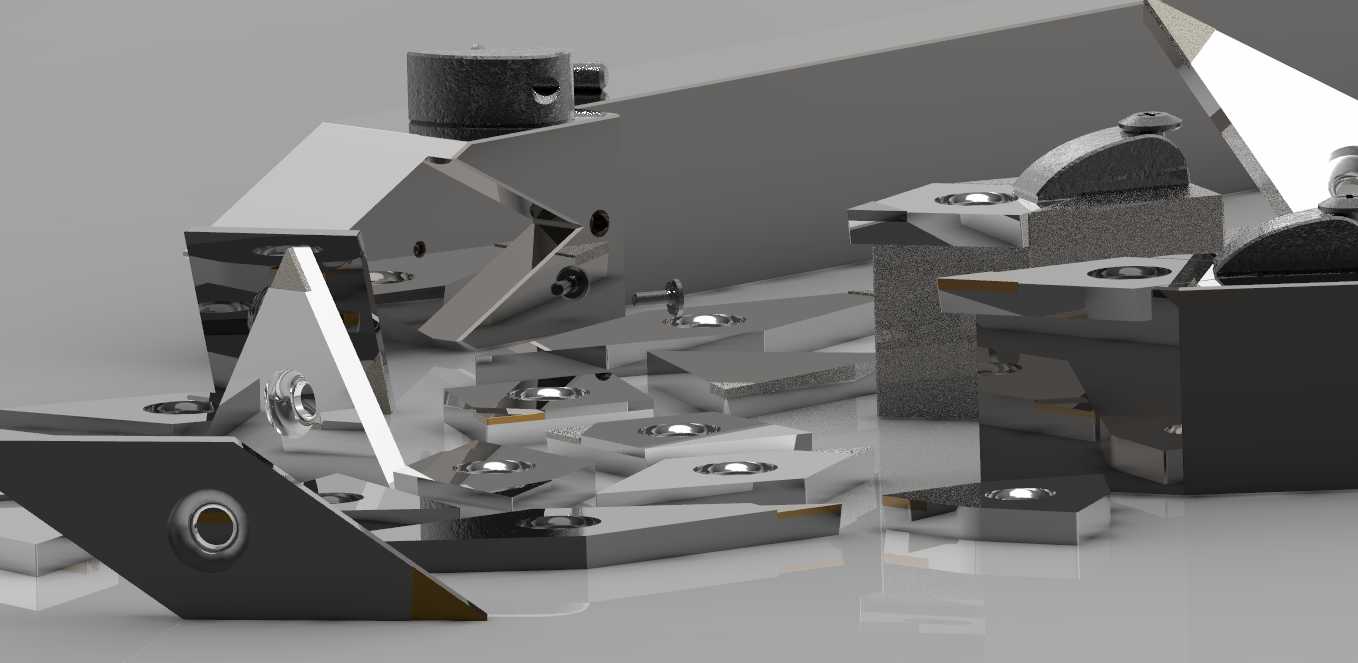

　　这套可转位车削刀片的三维结构，完整覆盖了常规数控车削加工场景下的常用刀片构型，适配卧式车床、斜床身数控车床、车削中心等绝大多数金属切削设备的刀体安装需求，是机械加工车间切削环节的核心消耗类零部件。从实际加工场景来看，不同构型的刀片分别对应外圆粗车、外圆精车、端面车削、内孔镗削、切槽、仿形车削等不同工序，车间里做钢件、铸铁、不锈钢、有色金属等不同材质工件切削时，会根据工件材质、加工余量、表面粗糙度要求匹配对应参数的刀片，不需要频繁更换刀体，只需要松开压紧螺钉转动刀片或者更换新刀片就能快速恢复切削能力，大幅减少换刀辅助时间，这也是可转位刀片相比传统焊接车刀的核心优势。

　　从设计逻辑上看，整套刀片的结构完全遵循机夹可转位刀具的安装规范，所有刀片的中心定位孔尺寸、刀片厚度、切削刃夹角、刀尖圆弧参数都和标准刀杆的安装槽、压紧结构匹配，不会出现安装干涉、定位偏移的问题。比如常见的80度菱形刀片，主要用于外圆粗车和端面车削，55度菱形刀片更适合仿形车削和带台阶的工件加工，三角形刀片可以用于端面、外圆、内孔的多工序加工，圆形刀片则多用于重型切削或者曲面仿形加工，方形刀片适合大切深的粗加工工序。不同的刀片后角设计也对应不同的安装场景，0度后角的刀片需要配合带后角的刀杆使用，一般用于大切深、大进给的粗加工，7度、11度等带正后角的刀片可以直接装夹在无后角的刀杆上，切削阻力更小，更适合精加工或者薄壁工件的加工，避免工件装夹变形。

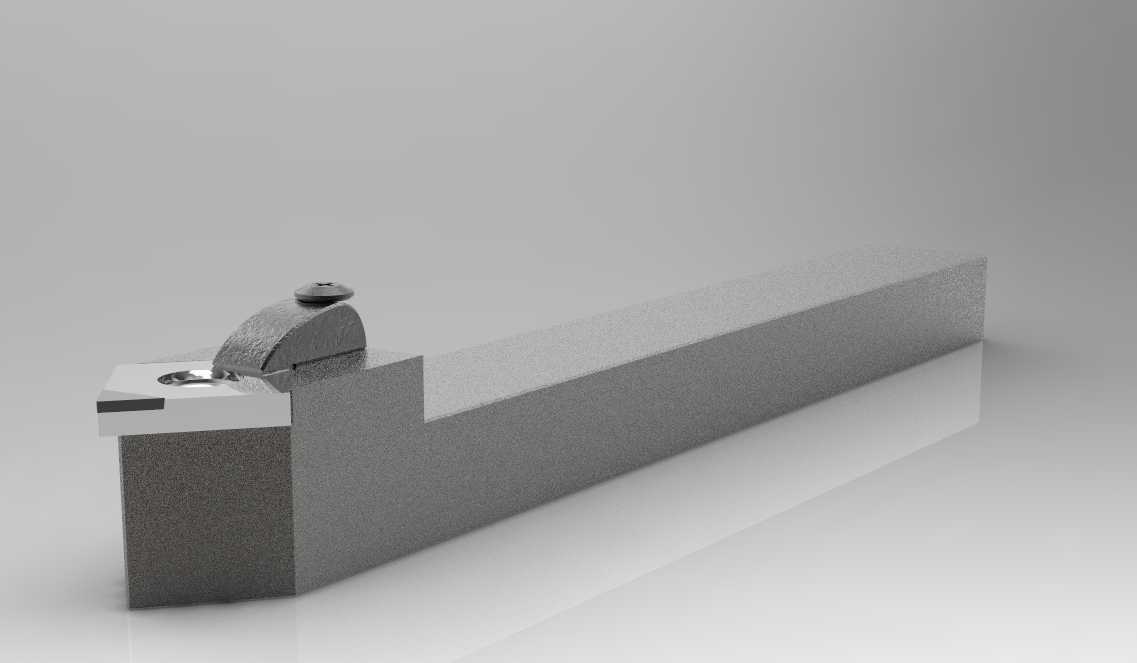

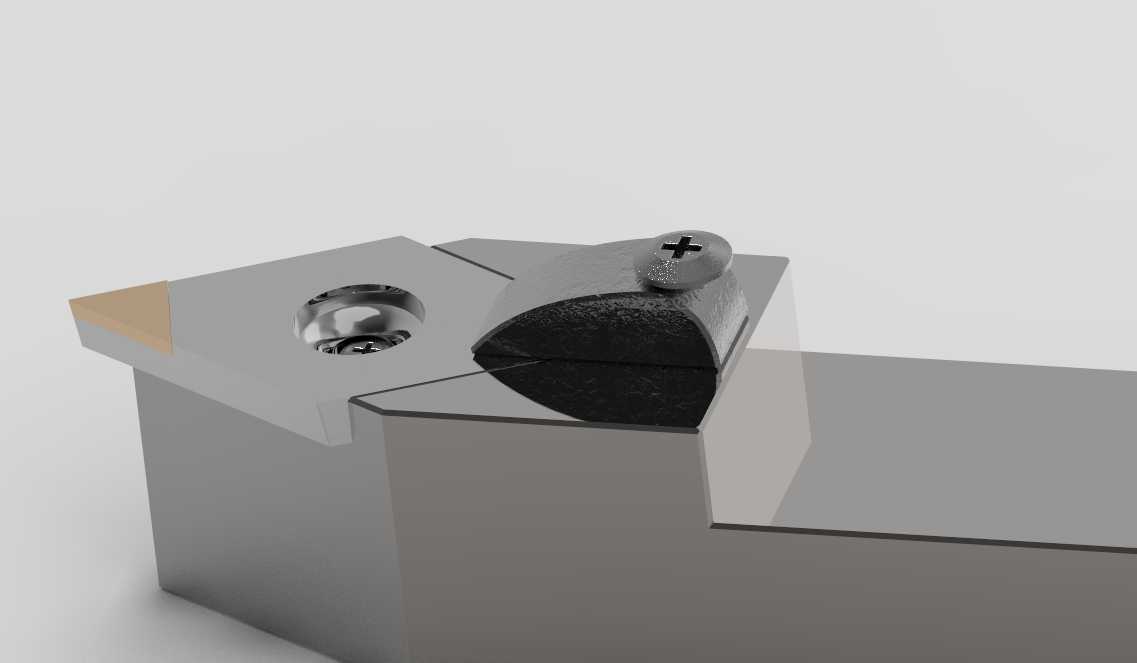

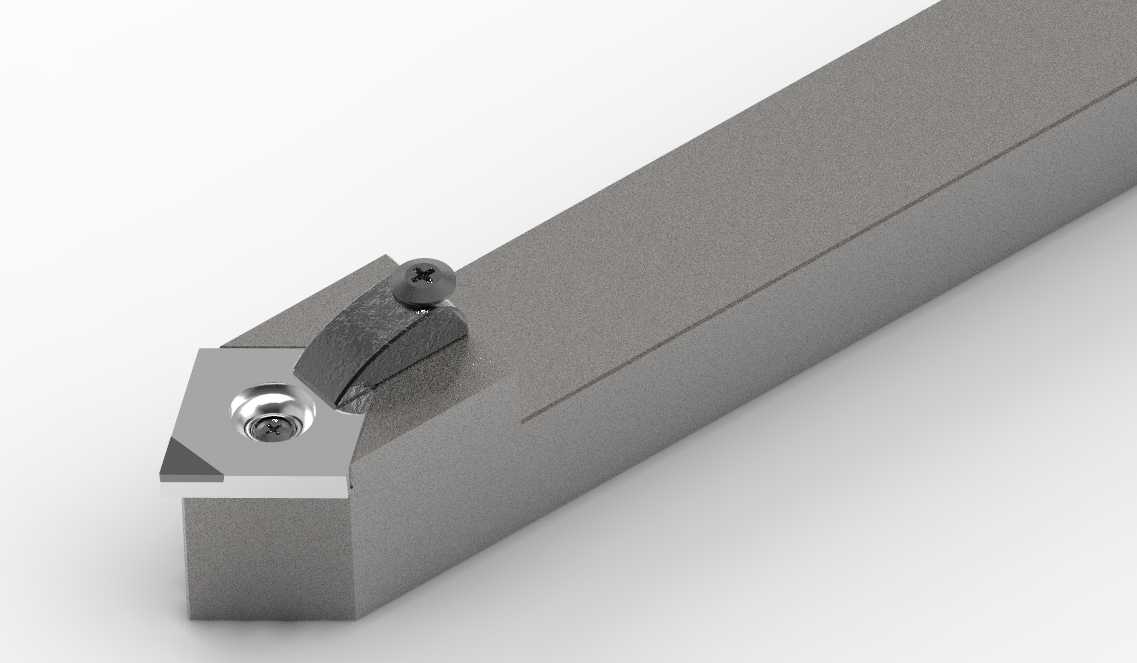

　　安装边界方面，所有刀片的压紧孔位置、刀片内切圆尺寸都严格对应标准刀杆的定位销位置和压块尺寸，安装时只需要将刀片定位孔对准刀杆上的定位销，压块压紧刀片的非切削刃部位，保证刀片底面和刀杆安装槽完全贴合，就能保证切削时的定位精度，不会出现打刀、崩刃的情况。刀片的断屑槽设计也是结构设计的重点，不同槽型对应不同的进给量和背吃刀量范围，粗加工用的刀片断屑槽更宽更深，能容纳大切深产生的宽切屑，避免切屑缠绕在工件或者刀体上刮伤已加工表面；精加工用的刀片断屑槽更窄更浅，能引导切屑形成小半径的螺旋卷屑，顺利排屑，保证加工表面的粗糙度要求。刀尖圆弧的尺寸选择也和加工要求直接相关，大圆弧刀尖的刀片强度更高，抗冲击能力强，适合粗加工和断续切削场景，但会增大径向切削力，容易引起薄壁工件的振动；小圆弧刀尖的刀片切削阻力小，加工出的工件轮廓精度更高，更适合精加工工序，能保证台阶、圆角位置的尺寸公差。

　　在实际车间应用中，这类可转位刀片的三维模型可以用于刀库的刀具配置仿真、加工过程的干涉检查、切削参数的虚拟验证，在做数控编程的时候，导入对应刀片的三维模型，可以提前模拟刀具和工件、夹具的相对位置，避免实际加工中出现撞刀、过切的问题，也能根据刀片的实际切削刃长度、角度参数，精准计算走刀路径，减少空行程，提升加工效率。同时，这类标准件的三维模型也可以用于非标刀杆的设计参考，针对特殊的加工工况，比如深孔内孔加工、大角度斜面加工，需要设计非标刀杆的时候，可以直接调用对应刀片的模型来匹配刀杆的安装槽尺寸、压紧结构位置，保证设计出的非标刀杆能和标准刀片适配，减少定制刀片的额外成本。
