带输送工位的自动拾取放置设备结构

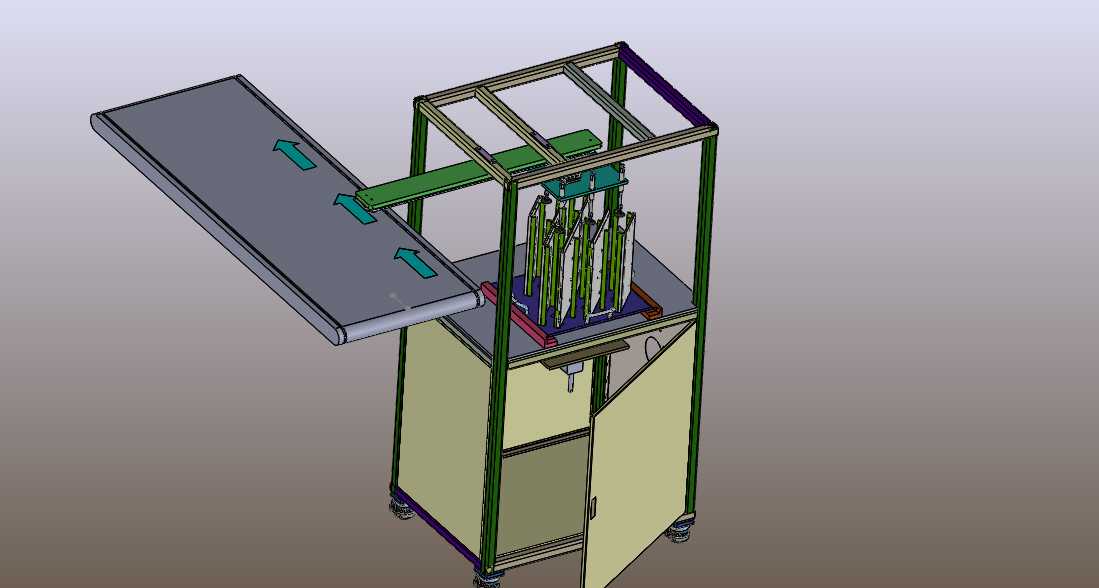

　　这款设备的设计初衷，是解决小型零部件加工工序间的物料流转衔接问题，常见于3C电子小五金件、小型注塑件的机加工上下料场景，替代人工完成从料堆到输送线的定点取放动作，适配节拍在10-15次/分钟的单工序加工单元，不需要搭配复杂的多轴机器人，就能实现低成本的工序间物料转运。从结构布局来看，设备整体采用铝型材搭建立式机架，底部安装带刹车的万向脚轮，方便在车间内根据产线布局调整位置，机架下部设置带柜门的电气安装腔，用来布置气动控制元件、接线端子排等部件，既可以防护电气元件不受车间切削液、粉尘的污染，也能避免人员误触引发安全隐患。机架上部的核心作业区，垂直布置了多组弹性分料齿结构，用来堆叠存放待加工的片状或条状工件，

　　依靠工件自身重力实现自动补料，每次仅允许最下方的单枚工件被拾取机构取出，从根源上避免多料叠取的问题。拾取执行部分采用直线导轨搭配气动滑台的组合，竖直方向完成工件的抬升脱离料仓动作，水平方向通过横移梁将工件输送到侧边的皮带输送台上方，到位后释放工件，让工件落在输送台的指定位置，顺着皮带的输送方向进入下一道加工工位。输送台采用悬臂式设计，伸出端可以直接对接加工设备的进料口，不需要额外搭建过渡衔接结构，台面上的箭头标识清晰标注了物料的输送方向，皮带张紧结构设置在输送台的尾端，日常维护时不需要拆解主体结构就能完成皮带更换和张紧度调整。设计过程中，重点考虑了不同规格工件的适配性，料仓的分料齿间距可以通过腰型孔进行调节，

　　拾取端的夹头预留了快换接口，更换不同尺寸的夹头就能适配宽度在20-80mm区间的片状工件，横移滑台的行程也可以通过调整磁性开关的安装位置进行修改，适配不同长度的输送对接需求。设备的安装边界需要注意，机架整体占地尺寸约为600mm*800mm，输送台伸出后整体长度约为1400mm，设备顶部距离地面高度约为1800mm，安装时需要预留后侧300mm的维护空间，用来检修电气元件和气路接头，底部脚轮调平后，设备整体平面度误差需要控制在2mm以内，避免滑台运行过程中出现卡滞、偏磨的问题。气路设计上，所有气动元件的供气压力要求在0.5-0.7MPa，每个动作气缸都配置了独立的调速接头，可以根据实际取放料的节拍单独调整伸缩速度，

　　避免动作过快导致工件磕碰变形，或是动作过慢影响整线生产效率。机架顶部预留了传感器安装位，可以根据实际需求加装工件到位检测、缺料报警等光电传感器，接入产线的中控系统就能实现全自动化运行，不需要专人值守操作。和传统的人工上下料方式相比，这款设备的结构简单，零部件加工难度低，后期维护成本低，不需要复杂的编程调试，普通的设备维护人员就能完成参数调整和易损件更换，非常适合中小型加工车间的产线自动化改造，在不需要大规模调整现有产线布局的前提下，就能实现单工序的自动上下料，降低一线操作人员的重复劳动强度，减少人工取放料过程中出现的工件磕碰、定位偏差等问题，提升工序间的物料转运稳定性。
