多工位集成式自动化作业机组结构设计

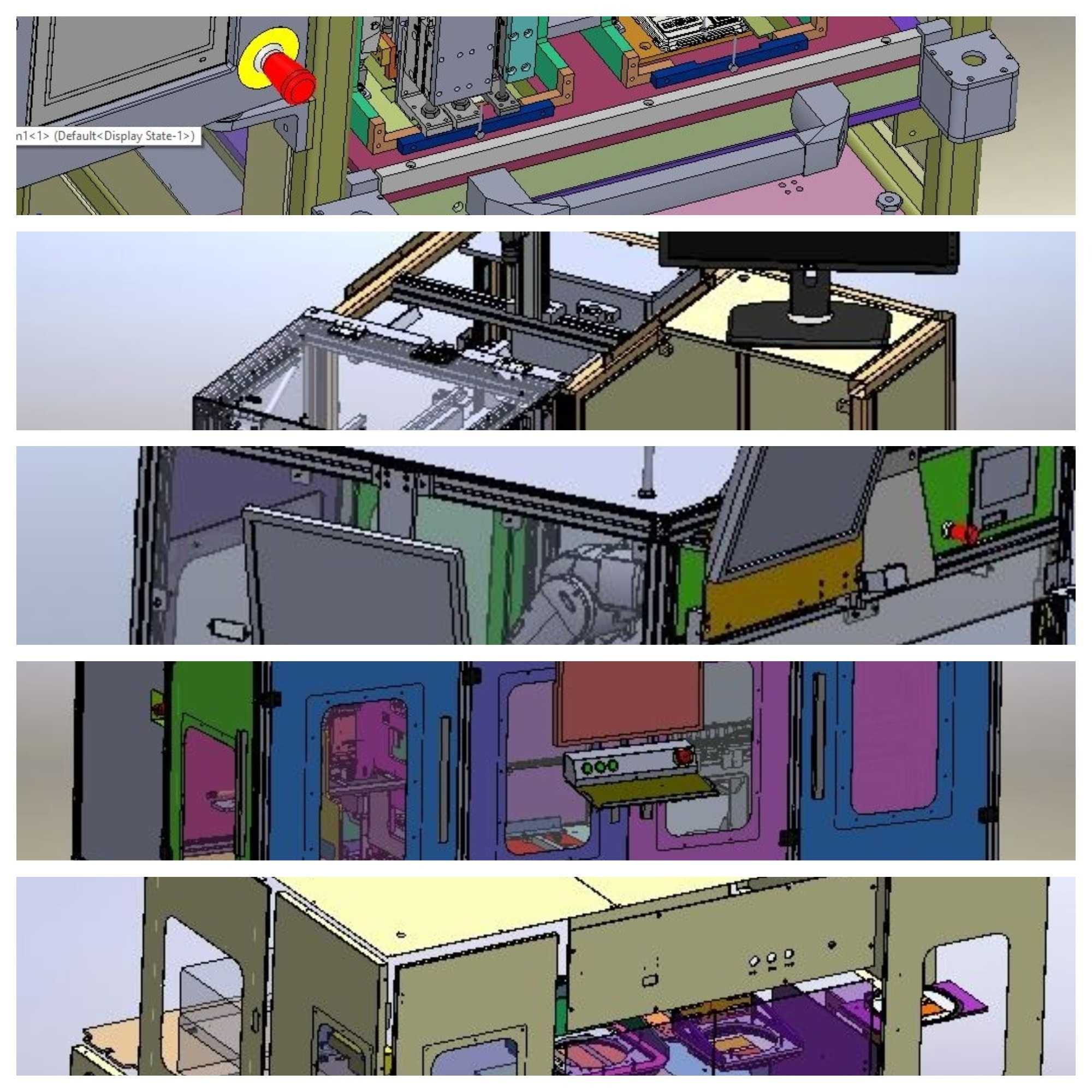

　　这套自动化作业机组的结构设计，核心围绕3C电子、小型汽配零部件的批量精密装配、检测工序场景展开，整体采用铝型材搭建主体承载框架，搭配钣金折弯成型的防护柜体，兼顾结构轻量化与现场安装的便捷性，框架型材选型统一采用4040与4080系列欧标铝型材，拼接位置采用内置角码与端面连接板双重固定，避免长期运行产生的振动导致连接位松动。设备上层布局多组直线输送导轨，搭配同步带传动模组实现工件载具的工位间流转，导轨安装面预留0.2mm的调整垫片位，方便现场调试时修正平行度误差，避免载具运行卡滞。中部作业区域划分了上料工位、精密装配工位、视觉检测工位、下料工位四个独立功能区，每个工位都预留了标准的执行元件安装位，可根据实际生产需求快速更换夹爪、

　　检测探头、压装头等作业部件，工位之间设置硬质挡停机构，搭配缓冲阻尼器降低载具到位时的冲击，保证工件定位精度控制在±0.05mm范围内。设备下部柜体采用分层式布局，左侧区域预留电气元件安装板位，可排布PLC、伺服驱动器、开关电源等控制元件，右侧区域预留气动三联件、电磁阀组的安装空间，柜体侧面开有标准化的通风散热孔，同时预留走线槽位置，强弱电线路分离排布，避免信号干扰。设备正面设置多扇可开合的安全防护门，门上预留透明亚克力观察窗位置，方便操作人员实时观察内部作业状态，防护门配套安装安全门磁开关，一旦门体异常开启即可触发设备急停，保障现场操作安全。设备顶部预留三色报警灯安装位与气源、电源接口位，整体安装边界控制在长1800mm、

　　宽1200mm、高1700mm范围内，可直接适配多数生产车间的标准线体接驳位，无需额外改造现场地基。输送模组的驱动端采用伺服电机搭配减速机的传动方案，可根据生产节拍灵活调整载具流转速度，最高节拍可适配每小时300件的小型零部件加工需求。设备底部配置可调脚轮与支撑脚杯，既方便短距离移位调整，也可在定位后通过脚杯调平设备，抵消地面不平整带来的框架形变。在细节设计上，所有铝型材外露端面都配置塑料端盖，避免积尘与尖锐边角划伤操作人员，内部走线全部采用拖链防护，避免往复运动过程中线路磨损，工位旁预留废料收集滑槽位，可直接对接车间废料收集管道，减少人工清理频次。这套结构设计充分考虑了非标自动化设备的通用化适配需求，多数结构件采用标准件拼接，非标准钣金件也采用常规折弯工艺即可加工，无需开模，大幅缩短设备的生产制造周期，同时预留了充足的扩展空间，后续可根据工艺升级需求增加焊接、点胶、锁附等功能工位，无需对主体框架进行大规模改动。
