芯片纸箱自动化输送转运产线结构

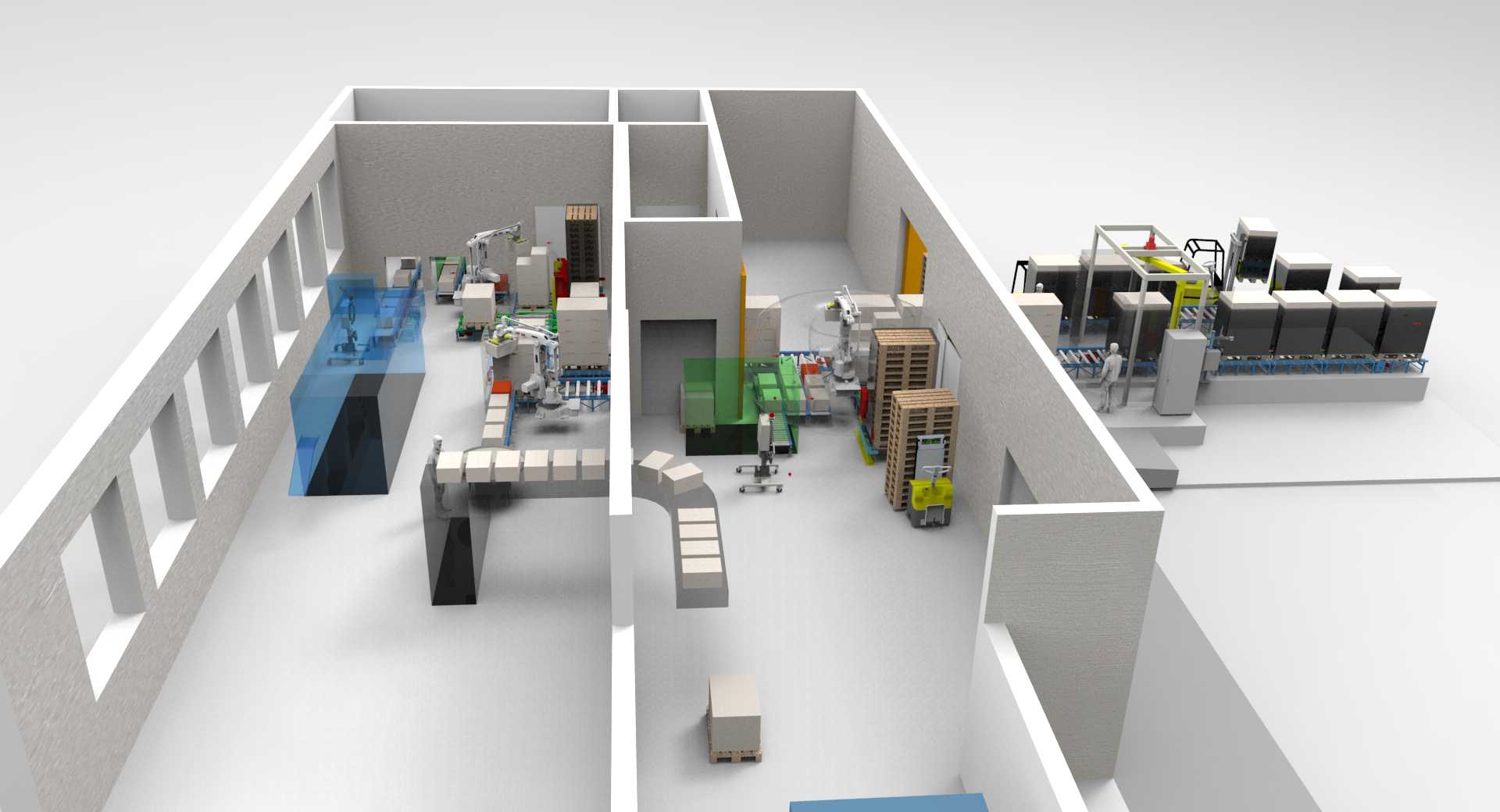

　　这套三维结构对应的实体设备，主要应用在电子制造后端的成品包装出库环节，针对芯片类成品封装完成后的纸箱载具，完成从包装工位末端到仓储暂存区、装车接驳点的自动化流转，替代传统人工手推液压车的转运模式，适配电子车间洁净度管控下的少人化作业需求，尤其适合单批次出货量大、纸箱规格统一的芯片封测厂区使用，能直接对接后端自动封箱机、贴标机的出料端，也能和厂区内的AGV、手动叉车完成载具交接。从结构布局来看，整套产线采用分段式铝型材搭建主体框架，底部通过膨胀螺栓与车间环氧地坪固定，框架支脚配置可调脚杯，可根据现场地面平整度调整整体水平度，单段输送段的长度控制在两米以内，方便现场拼接安装与后期维护拆换，整体输送面的高度设置在八百毫米，

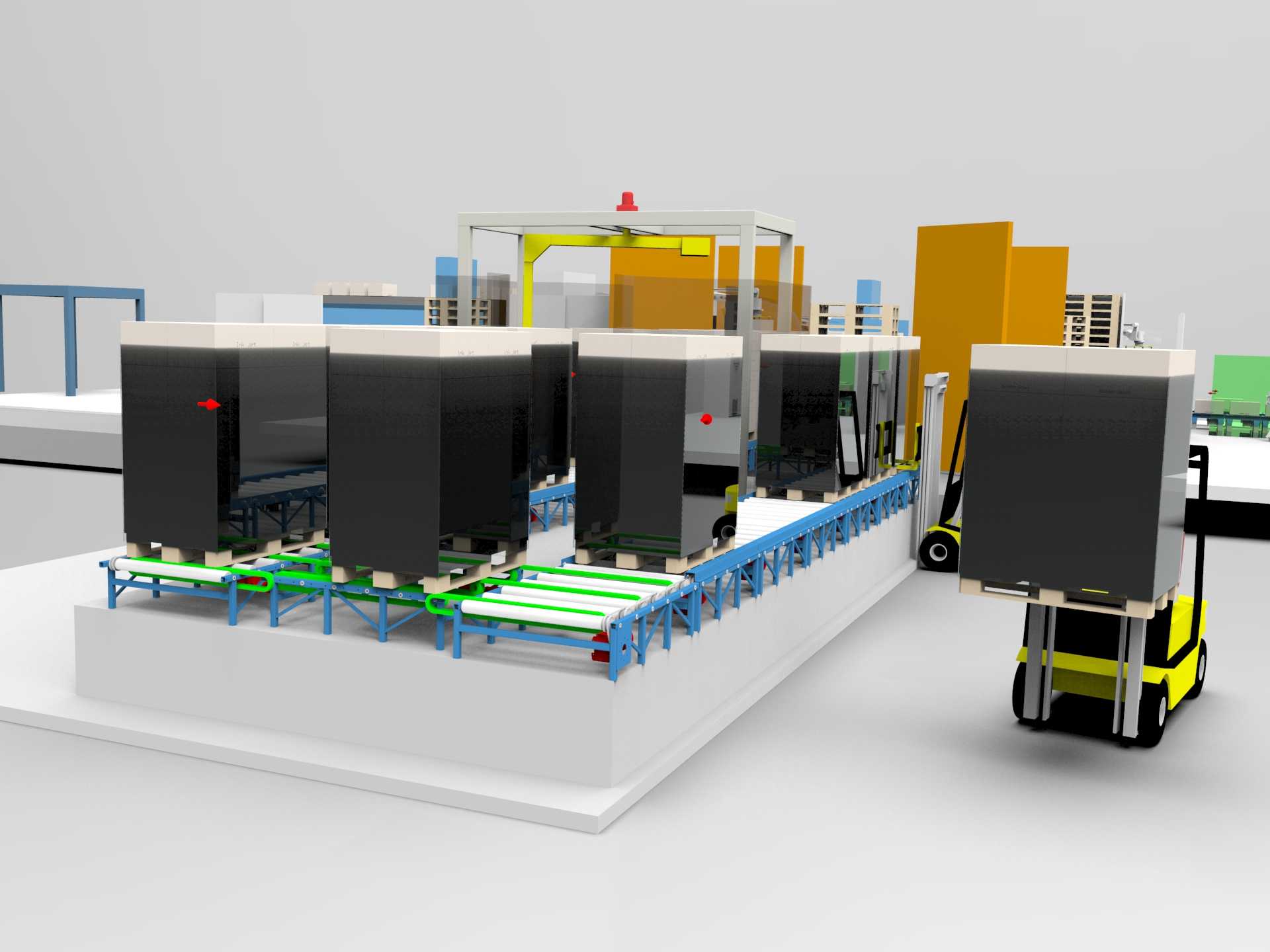

　　刚好匹配常规手动叉车、电动平衡重式叉车的货叉最低取放高度，无需额外设置升降过渡台就能完成托盘的上下线作业。输送面采用动力辊筒搭配双链传动的结构，辊筒间距设置为一百二十毫米，适配底部带川字底托盘的纸箱载具输送，不会出现托盘卡滞、辊筒间距过大导致的载具倾斜问题，每段输送段的端部都配置了阻挡气缸，可根据上游工位的出料节奏、下游叉车的取货状态控制托盘的停留位置，避免多托盘在输送线上出现碰撞堆积。在产线的末端预留了叉车接驳位，该位置的输送段做了下沉式的避让设计，货叉可直接伸入托盘底部完成取货，无需额外抬升托盘，接驳位两侧设置了光电传感器，当托盘到达接驳位后会自动触发输送线暂停，同时给现场作业人员发出提示信号，避免叉车未到位时托盘继续前移掉落。

　　整套设备的防护设计也贴合电子车间的使用需求，传动链条外侧全部设置了可拆卸的钣金护罩，避免车间内的灰尘、包装碎屑落入传动结构造成卡滞，护罩表面做了喷塑处理，不会产生掉屑问题，符合洁净车间的使用要求；输送线两侧设置了导向条，导向条采用超高分子量聚乙烯材质，摩擦系数低且不会划伤纸箱表面，导向条与框架之间采用腰型孔连接，可根据实际输送的纸箱托盘宽度调整导向间距，适配一定范围内的载具尺寸变化。从设计思路上，这套结构优先考虑了现场改造的适配性，所有框架连接都采用标准紧固件拼接，无需现场焊接作业，能在不停产的情况下完成分段安装调试，降低对厂区现有生产节奏的影响；传动系统采用模块化的减速电机直连设计，单段输送段的动力单元可独立拆换，

　　某一段出现故障时不会影响其他段的正常运行，维护时只需松开对应的紧固件就能将电机模块整体拆下更换，大幅缩短停机维护时间。在安装边界上，整套产线的主体宽度控制在一千五百毫米，两侧预留的维护通道宽度不小于八百毫米，满足车间安全通道的通行要求，顶部距离车间吊顶的净空不小于两米，不会影响车间内的照明、消防管线布置，产线的电控柜设置在输送线侧方的支架上，操作面板高度设置在一千五百毫米，方便现场作业人员操作调试，面板上设置了启停、急停、速度调节按钮，可根据实际生产节拍调整输送速度，速度调节范围在每分钟十米到三十米之间，适配不同出货节奏下的转运需求。另外在输送线的进料端设置了扫码位预留支架，可直接安装工业扫码枪，对每个经过的纸箱托盘条码进行识别，对接厂区的WMS系统完成货物信息的自动记录，无需人工扫码登记，进一步提升出库环节的作业效率，该支架同样采用腰型孔设计，可根据不同型号扫码枪的识别距离调整安装高度与角度，适配不同的现场识别需求。
