可翻转涵道式多旋翼无人飞行器结构

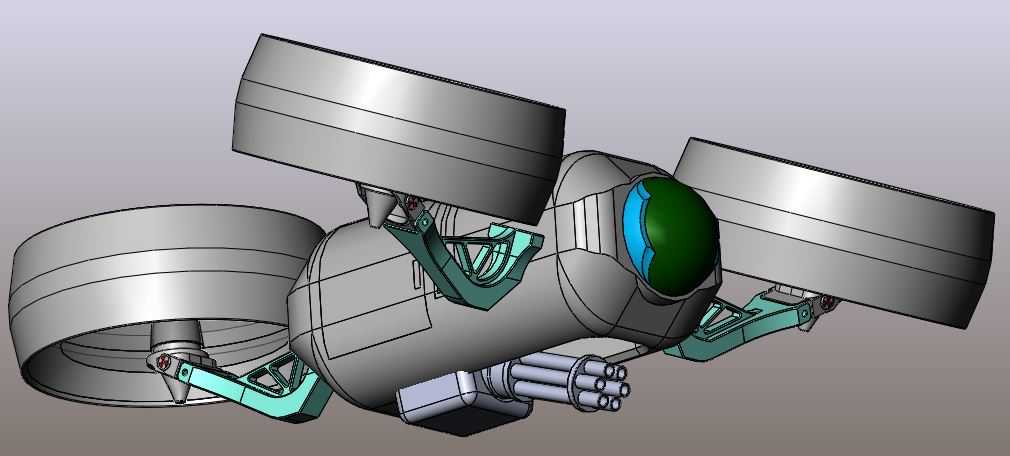

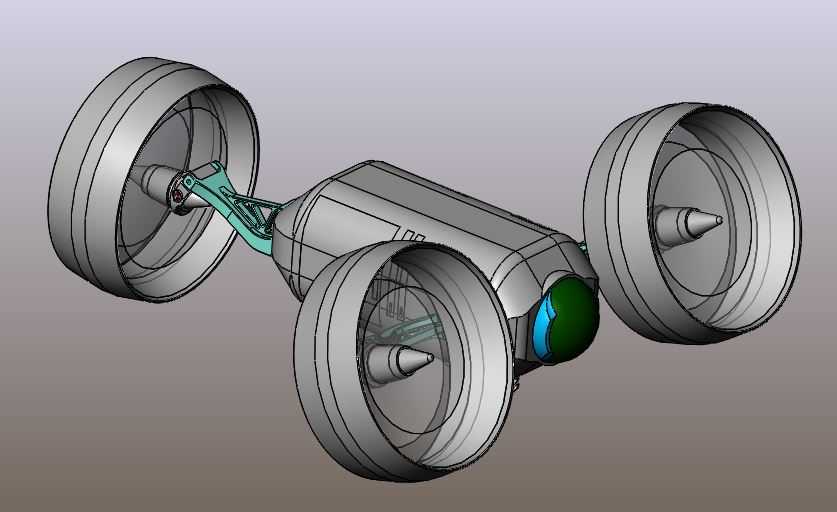

　　这款可翻转涵道式无人飞行器的结构设计，核心围绕复杂狭小空间内的作业需求展开，区别于常规固定旋翼无人机的结构逻辑，其三个涵道动力单元均通过独立的铰接支架与主体机身连接，可在飞行过程中实现动力朝向的大角度翻转调整，适配更多非常规飞行姿态下的作业场景。从实际应用场景来看，这类结构的飞行器可用于狭窄巷道内的巡检作业、建筑内部结构的探查、灾后废墟缝隙内的生命迹象搜索，常规多旋翼无人机在这类空间中容易因姿态调整受限出现碰撞、动力失效的问题，而可翻转的动力单元可以让飞行器在机身姿态受空间限制无法大幅调整时，通过改变涵道动力的输出方向完成位移、悬停、转向等动作，甚至可以在贴近壁面、倒置贴附等特殊姿态下保持稳定飞行。

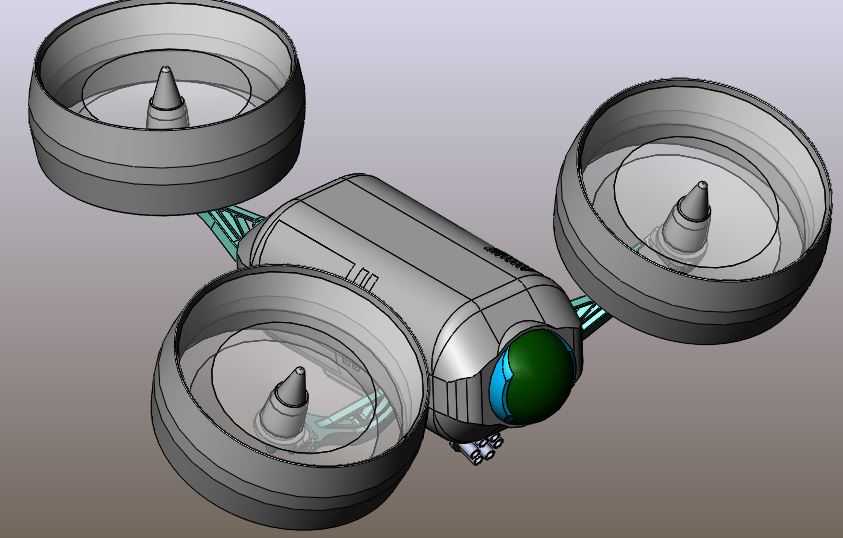

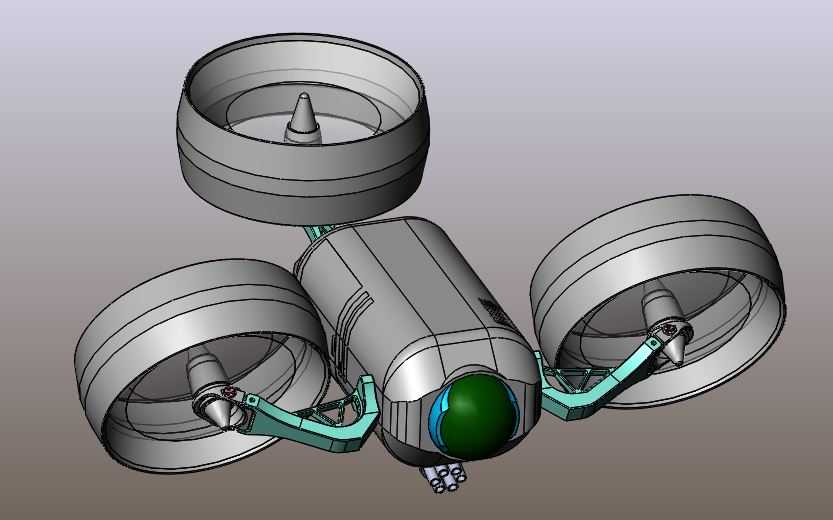

　　从功能特性来看，三个涵道单元采用对称式布局分布在机身周向，每个涵道内部集成独立的动力旋翼，涵道外壁采用薄壁圆筒结构，既可以对旋翼形成物理防护，避免飞行过程中旋翼碰撞障碍物出现损坏，也能通过涵道的整流作用提升动力效率，降低旋翼转动产生的气动噪音。连接涵道与机身的支架采用镂空式轻量化结构设计，在保证结构强度满足动力传递、姿态调整受力需求的前提下，尽可能降低自身重量，提升飞行器的有效载荷能力。机身前端设置半球形透明整流罩，内部可搭载视觉探测模块、环境传感模块等任务载荷，整流罩的曲面造型可以降低飞行过程中的正面风阻，同时为内部传感器提供无遮挡的探测视野。机身下部预留了任务载荷安装接口，可根据作业需求搭载微型投放装置、近距离探测传感器、小型作业机械手等扩展部件，接口采用标准化快拆设计，可在地面快速完成不同任务模块的更换。

　　从设计思路层面，整个结构的建模过程优先考虑了运动干涉问题，在涵道翻转的全行程范围内，对支架、涵道、机身三者的相对位置做了完整的运动仿真验证，确保动力单元调整角度时不会出现结构碰撞，铰接位置的转动轴采用同轴度定位设计，保证三个涵道单元的翻转动作同步性偏差控制在合理范围内，避免因动力方向不同步导致飞行姿态失控。机身主体采用分段式舱体设计，中部舱段用于放置飞控模块、电源模块、通信模块等核心电子部件，舱段之间设置密封止口，可满足小雨天气下的户外作业防护需求，避免水汽进入舱体内部损坏电子元件。

　　从外形尺寸与安装边界来看，单个涵道的外径控制在常规作业需求的合理区间，整机在涵道处于水平展开状态下的最大外接圆直径适配狭小空间的通过性要求，涵道翻转至垂直状态时整机的高度尺寸满足垂直缝隙内的通行需求。铰接支架的安装座与机身主体采用螺栓连接固定，安装面设置定位销孔，保证后期维护拆装后支架的位置精度不会出现偏差，转动副位置预留了润滑脂加注通道，可在长期使用后完成转动部位的维护保养，降低结构磨损带来的动作卡顿问题。机身下部的载荷安装面设置了统一的安装孔位间距，适配不同类型的标准任务载荷，无需额外制作转接件即可完成挂载。整个结构的壁厚设计充分考虑了轻量化3D打印或者薄壁注塑加工的工艺要求，避免出现壁厚突变导致的加工变形问题，受力较大的铰接位置做了局部加厚处理，分散转动过程中的应力集中，提升结构的整体使用寿命。
