无人机双摄全景视觉采集组件结构设计

　　这款双摄视觉采集组件主要适配小型多旋翼航拍无人机，作为机载视觉感知终端承担多方向影像采集任务，在日常航拍测绘、低空巡检、近距避障补盲等场景中都能发挥作用。区别于传统单轴朝向的机载摄像头，该组件采用对称式双镜头布局，两个成像模组分别朝向两个相反的水平方位，配合无人机自身的航向调整，可快速覆盖水平方向近270度的视野范围，减少云台反复转动调整视角的频次，在高速飞行巡检场景下能有效降低云台负载的动作幅度，提升画面采集的稳定性。

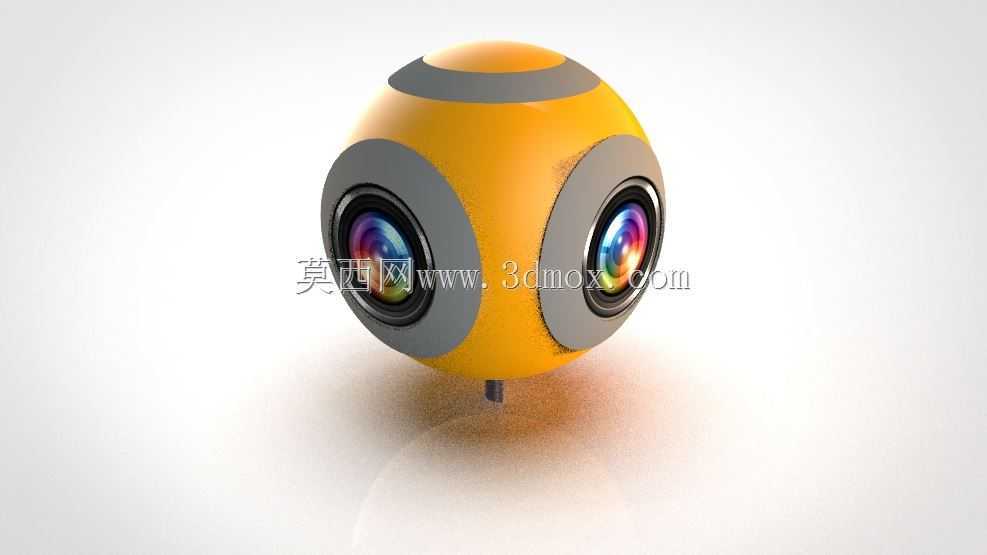

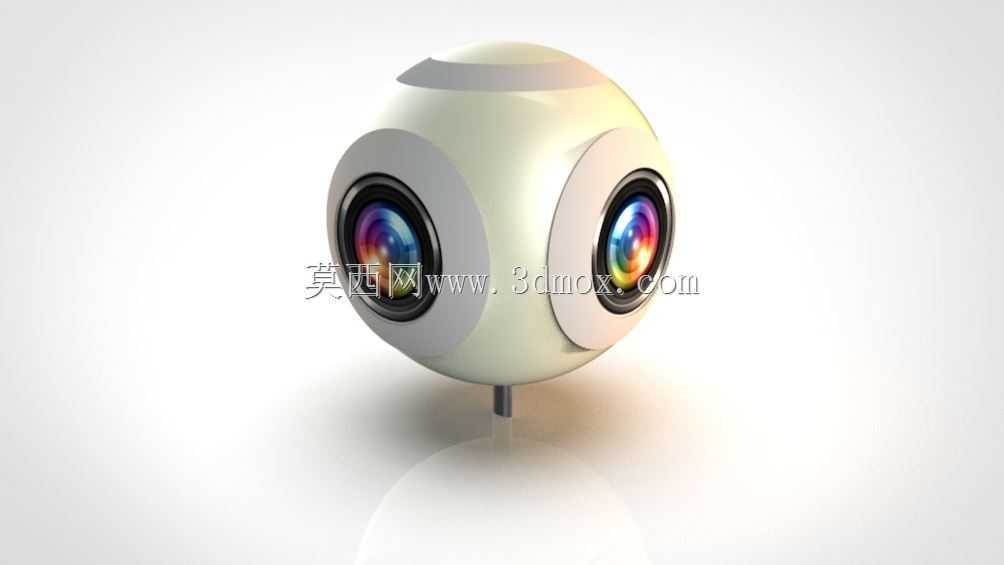

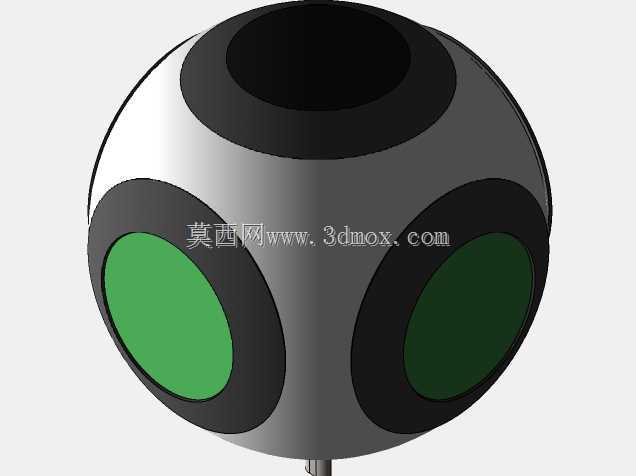

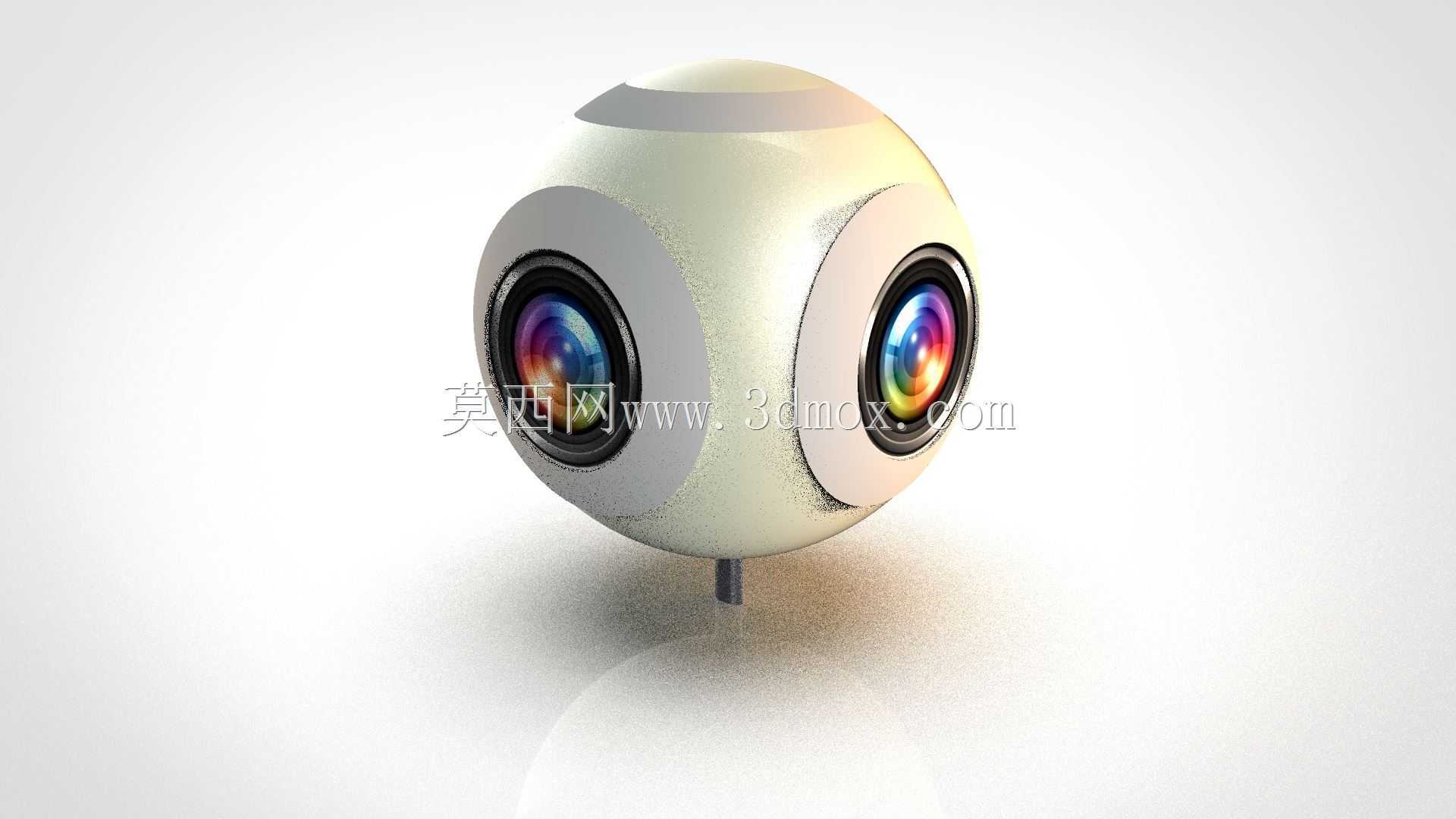

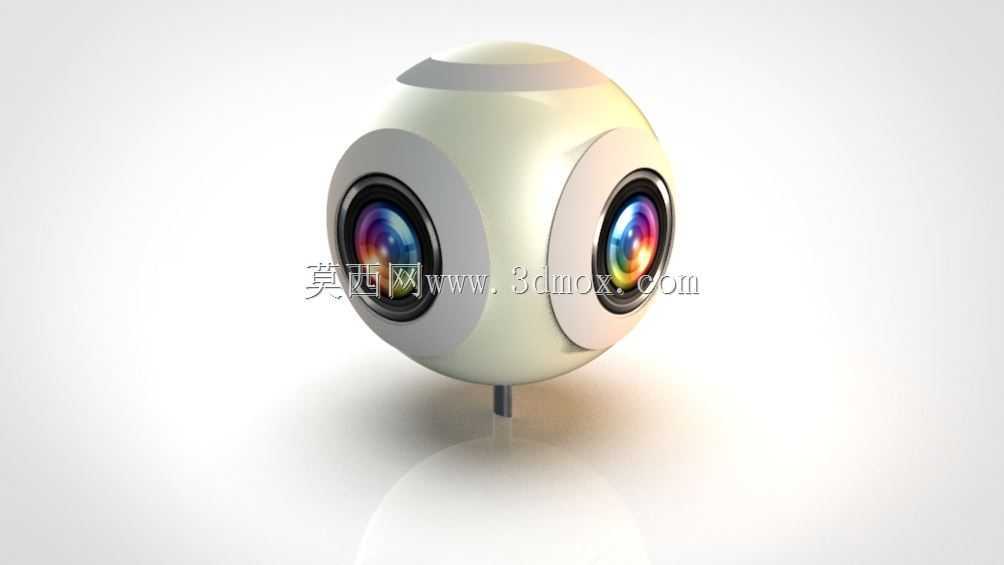

　　从结构设计逻辑来看，整体外壳采用类椭球形流线造型，没有突兀的直角或凸起结构，能最大程度降低无人机飞行过程中组件自身产生的风阻，避免紊流对飞行姿态稳定性造成干扰。外壳主体做了等壁厚设计，壁厚控制在1.2mm-1.5mm区间，既保证足够的结构强度抵御飞行中的气流冲击与轻微磕碰，又能尽可能控制组件自重，减少无人机的有效载荷占用，适配起飞重量在1.5kg-3kg区间的消费级及入门级行业应用无人机。两个镜头安装位做了内凹式沉台设计，镜头端面比外壳外轮廓低0.8mm，能在发生轻微擦碰时避免镜头镜片直接接触外物，降低镜片刮损的概率，沉台边缘做了R0.5的圆角过渡，避免应力集中导致的外壳开裂问题。

　　组件底部设置了直径6mm的圆柱形安装支杆，支杆长度为12mm，安装时可直接插入无人机机头位置的预设安装座，通过侧面M2紧定螺钉完成锁紧固定，安装支杆与主体外壳的连接位置做了加厚的三角加强筋结构，能承受飞行过程中最大5g的加速度冲击，不会出现支杆断裂或组件晃动的问题。内部结构预留了成像模组、排线、微型图像处理板的安装位，两个镜头模组的安装基准面共面度公差控制在0.05mm以内，保证两个镜头的光轴处于同一水平面上，避免后期画面拼接时出现视角错位。外壳上下两部分采用卡扣加超声波焊接的组合连接方式，接缝位置做了0.3mm的密封凸台，可达到IP54级的防尘防水能力，能应对小雨天气或多尘环境下的飞行作业需求，不会因为雨水或粉尘进入内部导致电路短路。

　　在实际使用场景中，该组件既可以作为航拍辅助镜头采集侧方画面，为后期全景素材拼接提供原始影像，也可以作为视觉避障组件，配合飞控系统实时感知侧方障碍物，弥补前视单摄像头的视野盲区，尤其在楼宇间穿梭巡检、林区低空作业等障碍物分布复杂的场景下，双摄布局能大幅提升飞行安全冗余。设计过程中充分考虑了不同无人机的安装兼容性，安装支杆采用标准直径规格，无需额外定制转接件即可适配多数主流小型无人机的扩展安装位，组件整体重心落在安装支杆的轴线上，安装后不会导致无人机出现重心偏移，无需额外调整飞控的重心补偿参数。镜头周边的外壳部分做了哑光磨砂处理，避免阳光直射时产生反光折射到镜头镜片上形成眩光，提升户外强光环境下的成像质量。
