四旋翼无人机机臂轻量化结构设计

项目分类:无人机 发布时间:2021-12-10 ID:454446
  • 四旋翼无人机机臂轻量化结构设计
  • 四旋翼无人机机臂轻量化结构设计
  • 四旋翼无人机机臂轻量化结构设计
  • 四旋翼无人机机臂轻量化结构设计
  • 四旋翼无人机机臂轻量化结构设计

  这款机臂结构针对小型四旋翼飞行器的机架承载需求开发,核心适配消费级及入门级工业测绘类四旋翼的单侧动力安装场景,可直接作为机架与动力单元的连接承载构件使用,替代传统一体式注塑或碳管粘接的机臂方案,解决原有方案抗振性不足、共振区间与电机工作转速重叠的痛点。从实际应用场景来看,这类机臂主要承担三个核心功能:一是作为电机安装座的承载基体,将无刷电机运转产生的升力传递至中心机架板,同时承受飞行过程中急停、转向、风扰带来的交变弯矩与扭矩;二是为电调、信号线提供布设空间,臂身的镂空槽可直接嵌入走线,避免线材外露在飞行中被桨叶切割;三是通过自身结构阻尼吸收电机高频振动,降低飞控IMU模块的振动噪声,提升飞行姿态解算的精度。

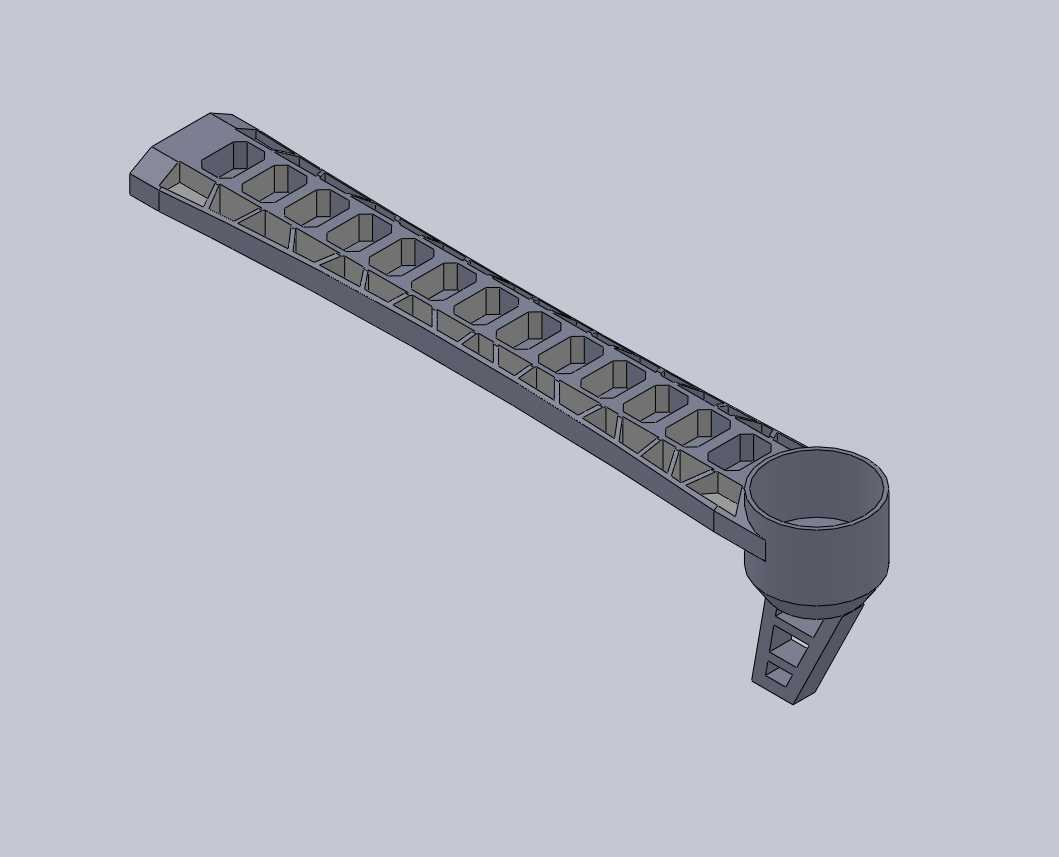

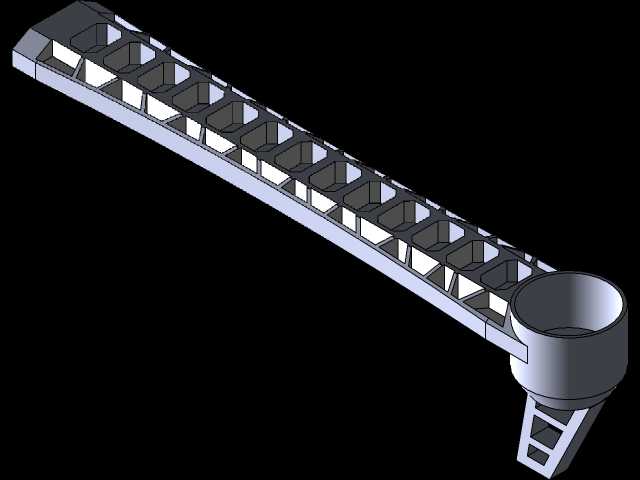

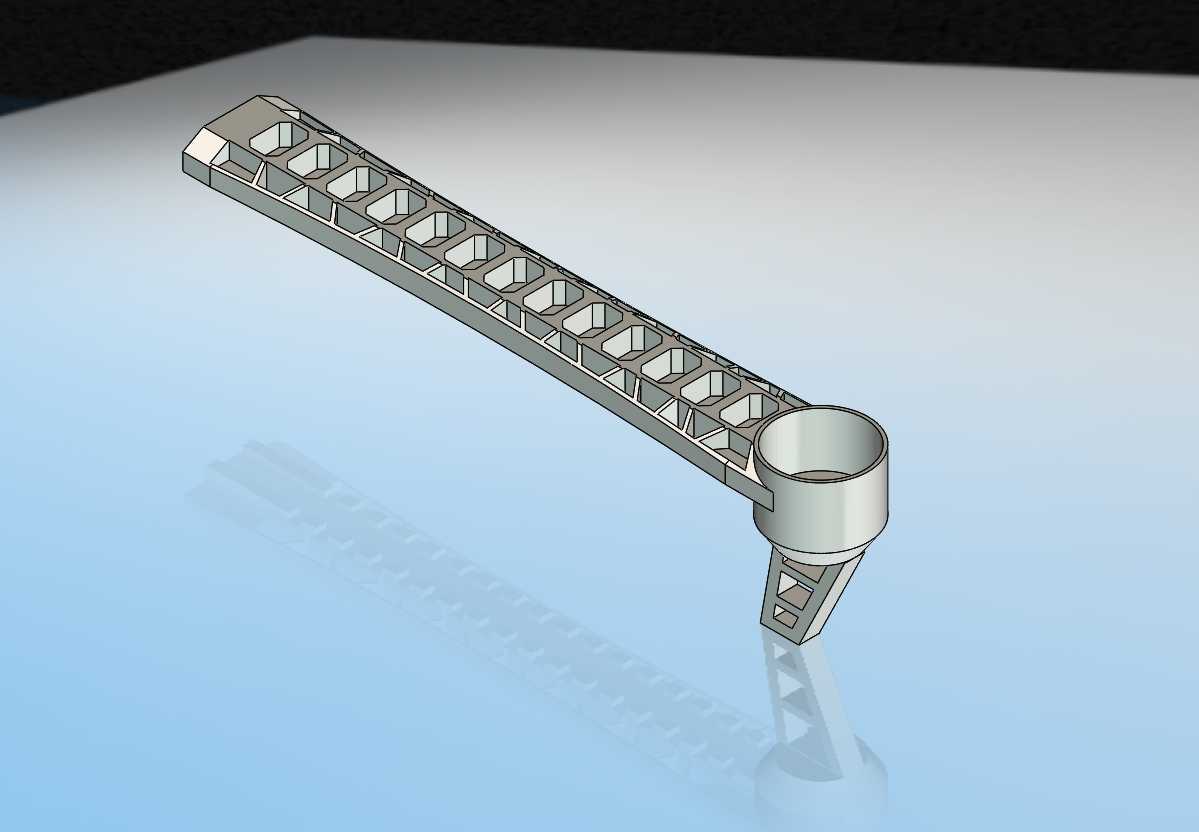

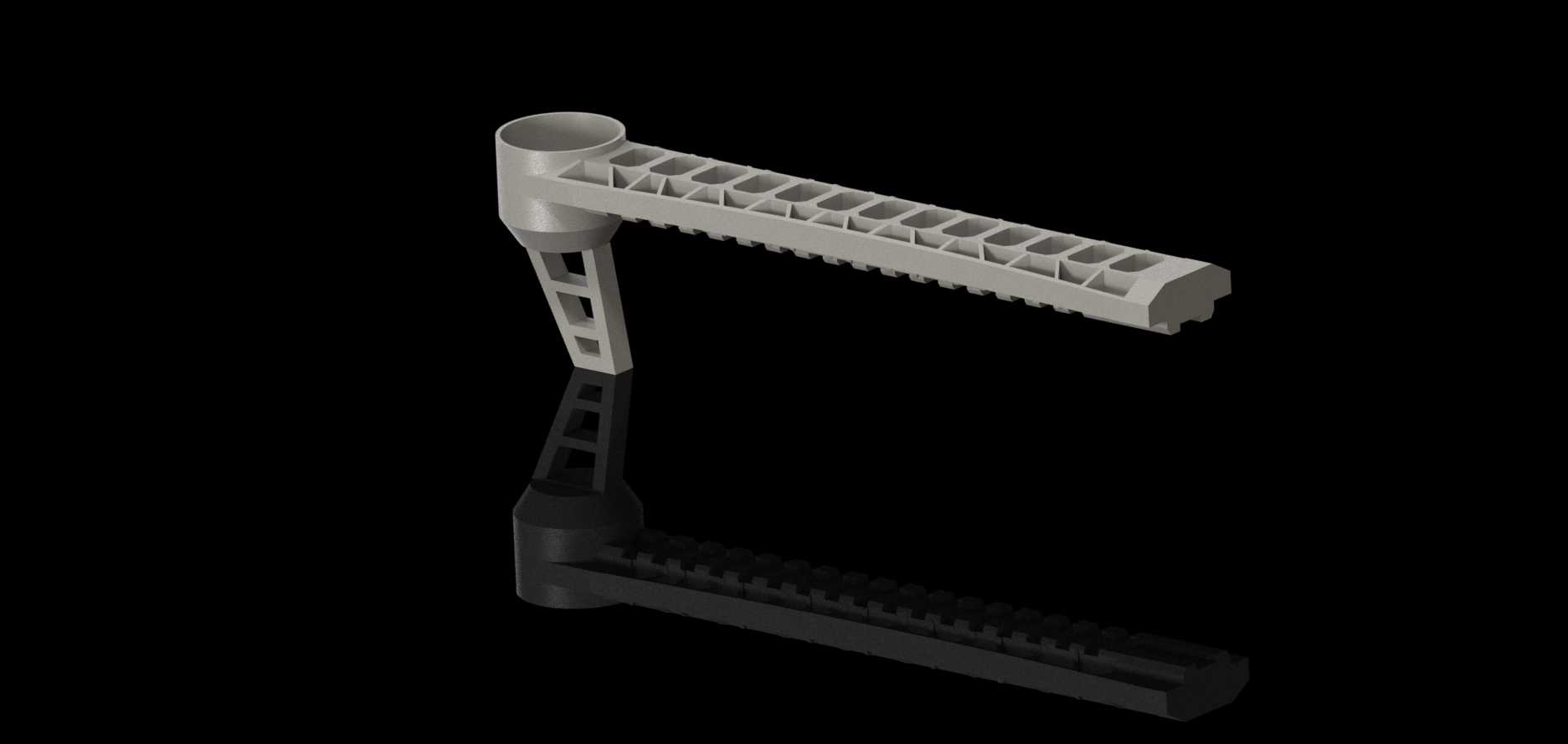

  设计过程中优先围绕共振规避展开,前期先梳理常用22系列、23系列无刷电机的工作转速区间,对应换算出电机转动的基频与倍频范围,再通过拓扑优化确定臂身的筋格布局,将结构的一阶固有频率抬升至电机最高工作频率的1.2倍以上,避免飞行中出现共振导致的臂身断裂、画面果冻效应等问题。结构上采用折角式一体化构型,上端圆柱位为电机安装座,预留标准19mm电机安装孔位间距,可直接适配市面上绝大多数9-12寸桨配套的盘式无刷电机,安装端面做0.2mm的沉台设计,保证电机安装后贴合面无间隙,减少连接松动的概率。臂身主体采用渐变截面设计,靠近中心机架的根部截面高度更大,向电机端逐步收窄,匹配弯矩从根部到端部逐步减小的受力分布规律,

  在保证强度的前提下尽可能降低结构重量。臂身表面的等距镂空格为减重设计,每个格室的筋条厚度统一设置为1.5mm,格室边角做R2圆角过渡,避免应力集中,同时镂空结构也能减少飞行过程中的风阻,降低动力损耗。下端的连接段为机架固定端,预留两个M3螺丝安装孔,孔位中心距为30mm,可直接固定在厚度2-4mm的中心机架碳板上,连接端面做防滑滚花处理,拧紧螺丝后不会出现相对转动。折角位置做了加厚处理,内部增设三角加强筋,因为折角处是整个机臂受力最大的位置,飞行中所有升力都要通过折角传递到中心板,三角筋的设置可以在不增加过多重量的前提下,将折角处的抗弯截面模量提升40%以上,避免硬着陆时折角处断裂。从安装边界来看,机臂总长度为120mm,

  安装后中心机架到电机轴的中心距为110mm,适配10-13寸螺旋桨的安装半径,不会出现桨叶打中心板的问题;臂身最大宽度为22mm,安装后相邻机臂的间距足够,不会出现气流干扰。结构设计时也考虑了3D打印的工艺可行性,所有壁厚均大于1.2mm,无小于45度的悬空面,无需添加支撑即可打印成型,打印完成后仅需去除少量毛边即可直接装配使用,适合小批量定制或爱好者自制无人机时使用。针对有限元分析的需求,模型在建模时保留了所有的圆角、筋条细节,导入仿真软件后无需额外几何清理即可直接划分网格,可快速完成静力学强度校核、模态分析、谐响应分析等仿真工作,验证不同材料(PLA、PETG、碳纤维增强尼龙)下的结构性能,匹配不同起飞重量的四旋翼设计需求。实际测试中,采用PETG材料打印的该款机臂,单臂重量仅18g,可承受最大8kg的瞬时升力,一阶固有频率达到320Hz,完全覆盖常用电机200Hz以内的工作频率范围,飞行过程中无明显振感,硬着陆1.5m高度无结构损坏,完全满足小型四旋翼的使用需求。
