铝型材框架式工件外观自动检测设备

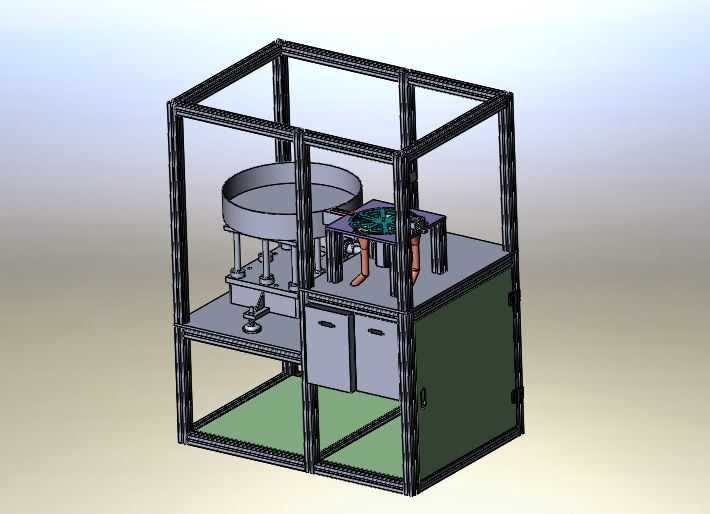

　　这套检测设备采用工业铝型材搭建整体承载框架，整体布局分为上下三层结构，底部预留电气元件安装空间，中层为核心作业工位，顶部预留防护与照明组件安装位，框架外侧可根据现场需求加装亚克力防护门板或者钣金封板，既能够隔绝设备运行时的外界粉尘干扰，也能避免作业人员误触运动部件引发安全隐患。设备核心作业区设置两个并行工位，一侧为圆盘式上料承载台，采用旋转式结构设计，可承载批量待检工件，通过间歇式转动将待检工件逐次输送至检测点位，圆盘下方配置导向轴与顶升定位组件，保证工件到达检测位时的位置重复精度满足视觉检测的公差要求。另一侧为视觉检测工位，配置相机安装支架与多角度补光组件，支架采用可调节式连接结构，可根据不同工件的检测面高度、

　　检测视角需求调整相机安装位置与倾斜角度，工位旁设置的模拟人手结构可用于模拟工件取放动作，或者搭载接触式检测探头，配合视觉系统完成多维度的工件质量判定。中层台面下方配置两个抽屉式储物格，可用于放置检测合格标识耗材、待更换的检测辅件或者日常维护工具，设备侧部设置可开合的检修柜门，方便后期对内部布设的电气线路、气动管路进行维护调整。从安装边界来看，这类设备的整体占地尺寸适配常规车间流水线的线边布局需求，不需要单独开挖设备基础，直接放置在水平硬化地面上，调节底部脚杯即可完成设备调平，对接上游流水线时可直接在框架侧部开设工件输送通道，不需要对原有产线做大规模改造。在实际生产场景中，这类设备主要部署在精密零部件加工、3C电子配件生产、

　　小型五金件加工的产线末端，替代人工完成工件的外观缺陷检测、尺寸快速筛查、装配完整性核验工作，相比人工目视检测，能够避免长时间作业带来的视觉疲劳导致的漏检、错检问题，检测一致性可保持在稳定水平。设计过程中优先考虑了工位的柔性适配能力，铝型材框架的槽道结构可灵活调整内部各组件的安装位置，当需要切换检测不同规格的工件时，仅需要更换圆盘上的工件定位治具，调整相机参数与支架位置，不需要对整体机架做切割、焊接类的改动，能够快速适配多品种小批量的生产检测需求。框架的型材选型根据整体承载重量计算确定，竖向主型材采用大截面规格保证整体结构刚性，避免设备运行时的振动传导至检测工位影响成像清晰度，横向连接型材根据各层承载的部件重量匹配对应规格，

　　在保证结构强度的前提下尽可能控制整体设备重量。设备的气路与线路全部沿铝型材的内置槽道布设，外部看不到裸露的管线，既能够避免管线被工件剐蹭损坏，也能让设备整体外观更整洁，后期排查线路故障时可直接打开槽道盖板操作，维护效率更高。检测工位的下方预留了废料或者不合格品的收集通道，检测判定为不合格的工件可直接通过工位旁的推料机构送入收集盒，不需要人工额外分拣，圆盘工位的转动驱动组件隐藏在台面下方，台面仅露出转动承载面，避免碎屑、灰尘落入驱动结构内部造成卡滞。
