皮带式在线动态检重秤设备结构

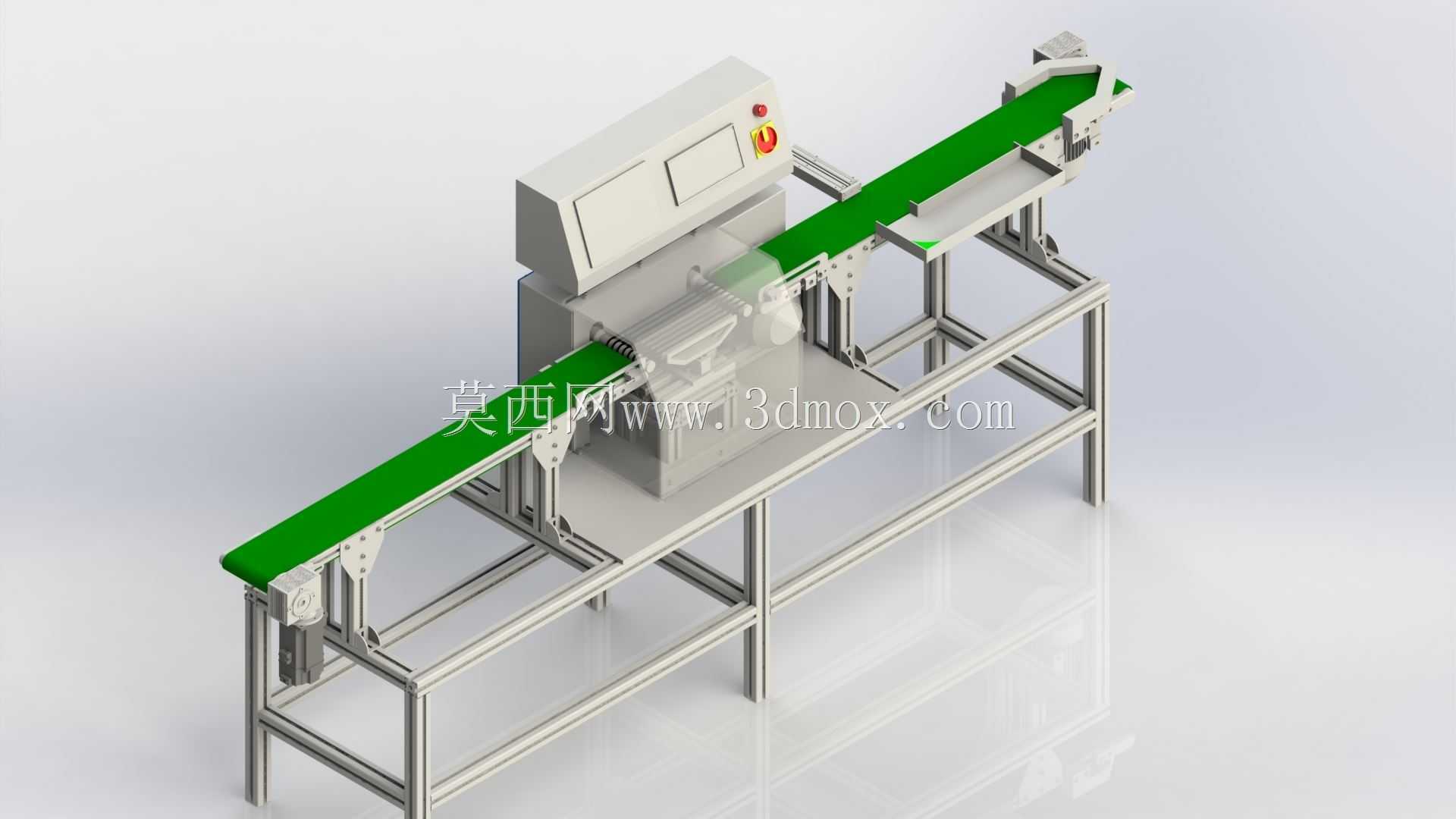

　　这款在线检重设备的结构设计，核心围绕流水线连续生产场景下的动态重量核验需求展开，在食品、日化、医药、五金配件等批量生产的包装线末端十分常见，主要用来剔除流水线上重量不合格的产品，避免缺件、多装、净含量不达标的货品流入下道工序或者终端市场。从结构布局来看，设备采用三段式皮带输送架构，进料段、称重段、剔除段各自独立装配在铝型材搭建的机架上，这种分段设计首先是为了隔绝前后段皮带运行带来的振动干扰，保证称重段的传感器能采集到稳定的重量信号，不会因为相邻段的皮带拉扯、电机振动影响称重精度。机架整体采用工业铝型材拼装，没有采用焊接机架的方案，一方面是铝型材的装配精度更容易控制，后期调整皮带水平、维护拆装的时候不需要动火作业，

　　另一方面铝型材的自重更轻，设备整体移动、线体对接的时候更方便，型材表面的阳极氧化层也能适配多数生产车间的清洁要求，不容易积尘锈蚀。称重段的核心承载结构做了独立的浮动支撑设计，称重传感器安装在浮动平台和固定机架之间，皮带的托板直接固定在浮动平台上，当产品随皮带运行到称重段时，整个浮动平台会将产品的重量均匀传递到传感器上，设计时特意将称重段的皮带长度控制在常规被测产品长度的1.2倍左右，既保证产品能完全在称重段皮带上完成重量采集，又不会因为段长过长导致设备整体占地过大，同时也能避免两个产品同时进入称重段导致数据错乱。设备的控制箱体布置在进料端的侧上方，箱体做了倾斜的操作面，方便现场操作人员站在设备侧边就能观察称重数据、调整参数，

　　箱体上集成了急停按钮、运行状态指示灯，操作面板的高度距离地面约1.4米，符合多数操作人员的站立操作视线高度，不需要弯腰或者抬手就能完成按键操作。皮带采用绿色PVC材质，是流水线输送常用的食品级皮带类型，表面做了哑光处理，既不容易粘黏包装表面的浮尘或者产品碎屑，也能保证产品在皮带上输送时不会打滑，皮带的张紧机构布置在每段皮带的两端辊筒处，采用螺杆调节的张紧结构，调节时只需要转动两端的调节螺杆就能调整皮带张紧度，同时也能纠正皮带运行时的跑偏问题，不需要拆解设备护板就能完成日常的皮带调校。设备的安装边界需要提前和前后段流水线做匹配，进料端的皮带高度要和前道工序的输送线高度保持一致，高度差控制在±2mm以内，避免产品过渡的时候出现卡顿、

　　跌落，设备整体的宽度方向预留了约200mm的侧边维护空间，方便后期更换皮带、校准传感器的时候有足够的操作空间，底部的支撑脚采用可调脚杯，安装时可以通过调整脚杯的高度来调整整个设备的水平度，保证称重平台处于水平状态，避免因为设备倾斜导致重量分力影响检测精度。在功能逻辑上，产品从前段流水线进入检重秤进料段后，进料段的光电传感器会先检测到产品到来，给控制系统发送信号，提前做好重量采集准备，当产品完全进入称重段后，系统会在产品通过称重段的短暂时间内连续采集多组重量数据，通过算法过滤掉皮带运行带来的微小振动干扰，输出稳定的重量值，和预设的标准重量范围做比对，一旦检测到重量超出上下限，就会给剔除段发送信号，在产品运行到剔除位置时将不合格品推出流水线。设计时特意将称重段的驱动电机和前后段的驱动电机做了独立控制，可以根据现场的生产节拍单独调整每段皮带的运行速度，既可以匹配高速生产线的快节拍运行，也可以在小批量生产时降低速度保证检测精度，整个设备的电气布线全部隐藏在铝型材的槽道内部，外部没有明线，既避免生产过程中物料剐蹭电线带来的安全隐患，也让设备整体外观更整洁，清洁设备表面的时候不会碰乱线路。
