48通道18端口PCIe Gen3交换机芯片封装

　　在服务器主板、高端工业控制板卡、存储阵列背板的高速链路设计中，PCIe交换芯片是承担多设备链路汇聚、带宽动态分配的核心互连器件，本次呈现的这款48通道、18端口的PCIe Gen3交换器件，正是面向高带宽密度场景设计的核心互连组件。从实际工程应用来看，这类器件常部署在1U/2U机架式服务器的主板核心区域，连接CPU根复合体与NVMe SSD扩展槽、网卡扩展卡、GPU加速卡等外设，也会用在工业自动化的高速采集板卡上，实现多通道高速传感器数据的汇聚上传，单通道8GT/s的传输速率可以满足当前主流高速外设的带宽需求，无需额外的信号中继器件就能完成板载范围内的链路搭建。

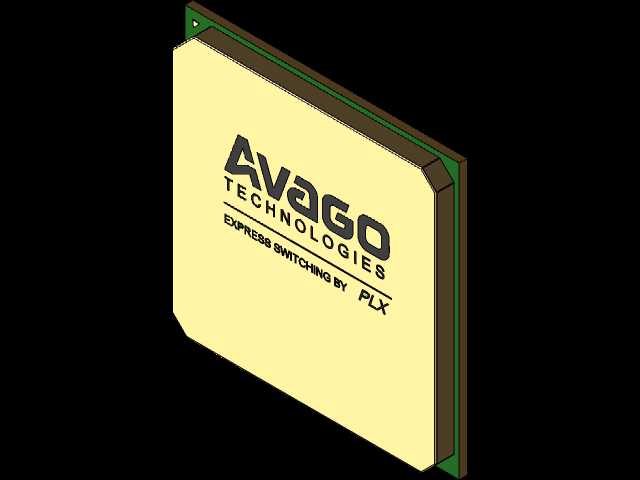

　　从设计维度来看，这款器件采用27x27毫米的FCBGA封装形式，建模过程中严格遵循封装外形的公差要求，首先确定了封装基板的外形轮廓，区分了核心芯片Die区域、基板层叠区域与底部焊球阵列的边界，表面丝印的品牌标识、器件功能标注都按照实际丝印的位置与比例还原，没有做过度的艺术化处理，完全匹配实物的外观特征。在安装边界的考量上，建模时预留了封装周边的焊接工艺间隙，底部焊球的阵列排布严格对应 datasheet 中的焊盘定义，结构工程师在进行PCB Layout协作时，可以直接调用该模型进行器件堆叠校验，避免出现结构干涉、焊盘不匹配的问题。

　　功能层面，这款交换芯片支持48条PCIe Gen3通道的灵活配置，18个端口可以根据实际应用场景拆分带宽，既可以配置为x16的高带宽端口连接GPU等高性能外设，也可以拆分为多个x2、x4端口连接多块存储设备或采集模块，端口的带宽分配支持动态调整，在多设备并发传输时可以根据优先级调度链路资源，避免出现带宽拥塞。建模过程中重点还原了封装的厚度参数，包括核心Die的凸起高度、基板的厚度、焊球的 collapsed 高度，这些参数直接影响板卡组装时的散热间隙设计，工程师在选配散热片时，可以直接参考模型的整体高度来确定散热片的安装空间，避免出现散热片与周边器件干涉的问题。

　　从结构设计的细节来看，封装边缘的定位标记、倒角尺寸都做了精准还原，这些细节在SMT贴片过程中是视觉定位的关键参考点，模型中保留这些特征，可以帮助工艺工程师在进行钢网设计、贴片程序编写时核对器件方向，避免出现贴装反向的生产问题。不同于普通的消费级电子芯片模型，这款面向工业与服务器场景的互连器件模型，在建模时没有省略任何影响结构装配的细节，包括封装侧面的层叠结构特征都做了分层呈现，方便工程师在进行热仿真时，参考封装的层叠材质分布设置热阻参数，提升仿真结果的准确性。

　　在实际的板卡设计流程中，这类核心高速器件的三维模型是结构评审阶段的必备资料，通过导入模型进行虚拟装配，可以提前发现器件与周边电容、电感、连接器的空间冲突，也能核对器件与机箱导风槽、散热模组的相对位置，优化板卡的风道设计。这款模型的外形还原度完全满足结构评审、装配校验的需求，所有外形尺寸都严格对标实物封装参数，没有做简化处理导致的尺寸偏差，工程师可以直接将其纳入自己的通用封装模型库，在后续的服务器板卡、高速采集板卡设计中直接调用，减少重复建模的工作量，提升设计阶段的评审效率。
