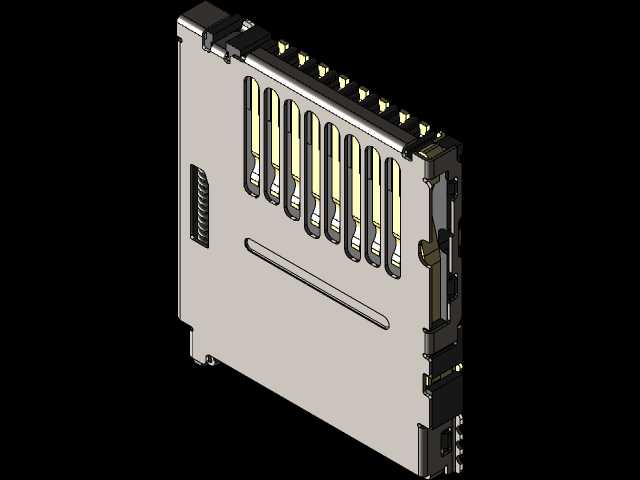

MicroSD自弹式内存卡座结构设计

　　在消费电子、工业控制板卡、便携检测设备这类需要扩展本地存储的硬件设计场景里，板载MicroSD卡座是出镜率极高的板端互联部件，本次呈现的自弹式推推结构卡座，是目前SMT制程板卡上应用最广泛的卡座结构形式之一。不同于翻盖式、抽屉式卡座需要额外的翻盖锁止或抽拉结构，这款自弹式卡座依靠内部的凸轮轨迹槽与弹簧复位结构，实现存储卡的推入锁止、再次按压弹出的操作逻辑，用户无需额外辅助工具即可完成存储卡的装卸，适配频繁更换存储介质的使用场景，比如工业手持终端、户外测绘设备、车载行驶记录仪这类需要定期导出存储数据的设备。从结构设计逻辑来看，这款卡座的金属外壳采用0.2mm厚度的不锈钢冲压成型，外壳两侧设计有SMT焊接固定焊片，前端预留两个定位柱孔，

　　在PCB Layout阶段需要对应位置设计定位孔与焊盘，过炉焊接时定位柱先插入PCB孔位完成预固定，避免回流焊过程中器件偏移导致的焊接不良。卡座内部的接触端子采用磷青铜材质冲压后镀金处理，端子接触端设计有弧形凸起，当存储卡推入到位时，端子凸起与存储卡金片可靠接触，每个端子的悬臂长度经过反复调校，保证接触压力在0.3N-0.5N区间，既不会因为压力过大导致存储卡插拔阻力过高，也不会因为压力不足在设备振动场景下出现接触瞬断的问题。卡座侧边的检测端子是容易被新手设计师忽略的结构，当存储卡完全插入到位时，检测端子会被存储卡侧边的结构推动实现电平切换，主控芯片通过检测这个引脚的电平变化判断存储卡是否安装到位，

　　避免系统在卡未插稳时尝试读写导致的数据损坏。内部的弹簧部件采用不锈钢弹簧钢绕制，弹簧预压行程与弹出行程经过匹配设计，当用户第一次按压存储卡时，卡沿凸轮槽滑入锁止位，此时弹簧处于压缩蓄能状态，存储卡端面与卡座端面基本齐平，不会突出设备外壳；当用户再次按压存储卡，凸轮结构解锁，弹簧释放弹力将存储卡弹出约3mm距离，方便用户用手指取出存储卡，这个弹出距离的设计经过多轮验证，既不会因为弹出距离过小导致用户难以捏取存储卡，也不会因为弹出距离过大导致存储卡直接飞出卡座掉落。从安装边界来看，这款卡座采用SMT表贴设计，整体高度在1.4mm左右，属于超薄型卡座，适配厚度受限的便携设备结构设计，PCB布局时需要注意卡座下方不要布置过高的元器件，

　　卡座前端的插卡口位置需要对应设备外壳设计开口，开口尺寸需要预留0.2mm的装配公差，避免外壳与存储卡插拔路径干涉。卡座的焊盘设计需要遵循SMT工艺要求，信号焊盘宽度0.3mm，固定焊片的焊盘需要适当加大以提升焊接强度，钢网开口厚度0.12mm，保证焊锡量适中，避免焊锡过多溢入卡座内部导致的卡滞问题。在实际选型应用中，这类自弹式卡座需要重点关注插拔寿命指标，常规工业级版本的插拔寿命可以达到1万次以上，接触电阻在100mΩ以内，能够满足多数工业与消费类设备的使用要求。结构设计时还需要考虑ESD防护的布局空间，通常在卡座的信号引脚附近预留TVS管的焊盘位置，布线时信号走线先经过TVS管再连接到主控芯片的SDIO接口，降低静电放电打在存储卡金手指上时损坏主控芯片的风险。另外，卡座的金属外壳需要设计接地焊盘，焊接时将外壳与PCB的保护地可靠连接，既可以提升整体的电磁屏蔽性能，减少外部电磁干扰对存储读写信号的影响，也可以为静电提供泄放路径。很多新手设计师在做结构堆叠时容易忽略卡座的插拔操作空间，在卡座正上方布置结构筋位或者其他元器件，导致用户按压存储卡时没有足够的操作空间，无法顺利完成卡的弹出操作，实际堆叠时需要在卡座插卡方向的正前方预留至少15mm的手指操作空间，保证用户可以顺利将存储卡推到底完成锁止，也可以顺利按压触发弹出结构。
