大电流低直流电阻贴片功率电感结构

　　在消费类电子快充电源、工业伺服驱动供电回路、车载DC-DC变换模块这类对供电纹波抑制、动态电流响应有严苛要求的场景里，功率电感的选型从来不是只看感量参数这么简单。很多刚接触电源板设计的工程师容易忽略电感直流电阻带来的导通损耗，尤其是在持续输出10A以上电流的回路里，哪怕毫欧级的电阻差值，长时间满负载运行时都会带来额外的发热累积，轻则拉低电源转换效率，重则导致周边电解电容加速老化，缩短整板使用寿命。这款绕线式功率电感在磁路结构上做了针对性优化，采用闭合式的屏蔽磁芯结构，和传统开放式工字电感相比，漏磁控制能力提升非常明显，在板卡布局密度越来越高的当下，能有效避免电感漏磁对周边高速信号走线、霍尔传感元件造成的电磁干扰，减少后期EMC整改的返工成本。

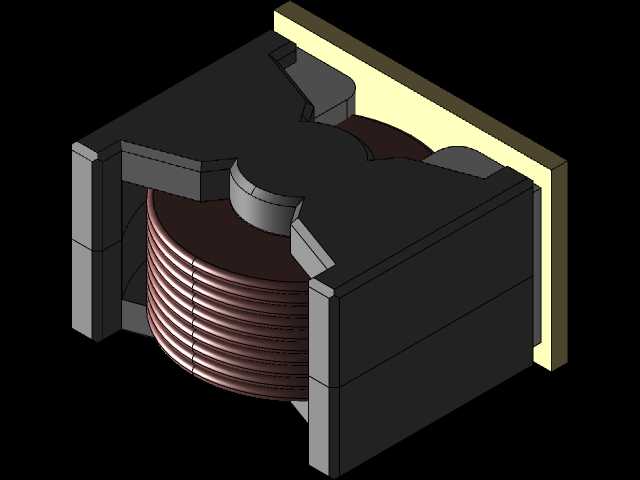

　　从结构设计逻辑来看，磁芯采用中柱预留气隙的分体式组合结构，中柱的气隙长度经过精准核算，既保证大电流通过绕组时磁芯不会进入饱和状态，维持电感量在动态电流下的稳定性，又不会因为气隙过大导致绕组涡流损耗升高。绕组采用多股漆包铜线并绕的工艺，相比同线径单股铜线，高频下的集肤效应影响被大幅削弱，在100kHz到1MHz的常规开关电源工作频段内，交流损耗控制在非常理想的区间。磁芯外围的屏蔽罩和底座采用一体化成型的耐高温绝缘材质，绕组出线端直接和底部的贴片焊盘熔接，没有额外的转接引脚，既降低了连接部位的接触电阻，也让元件的整体结构强度更高，满足SMT回流焊过程中的高温冲击要求，不会出现焊盘脱落、绕组移位的问题。

　　在安装边界的适配性上，这款电感采用标准表贴封装尺寸，底部焊盘的间距、伸出长度完全符合行业通用的焊盘设计规范，结构工程师在做PCB封装绘制时，不需要额外调整焊盘尺寸，直接匹配对应规格的标准封装库即可完成布局。元件的整体高度控制在低剖面区间，适合用在对板卡厚度有严格限制的便携设备、薄型电源模块内部，不会因为元件高度过高导致外壳装配干涉。磁芯顶部的平整平面也方便生产过程中吸嘴拾取，适配高速SMT贴片机的生产工艺，不会出现吸料偏位、抛料率高的问题。实际应用中，这类电感除了承担DC-DC回路的储能滤波作用，在端口EMI滤波电路、大电流负载的瞬态电流补偿回路里也能发挥作用，低DCR的特性让它在持续大电流供电场景下的温升表现远优于同规格普通电感，不需要额外在元件周边预留过大的散热空间，能进一步压缩板卡的整体布局面积。很多工程师在做电源方案迭代时，替换同尺寸普通电感为这类低DCR屏蔽功率电感，不需要改动原有板卡布局，就能直接提升电源的转换效率，降低满载运行时的板卡温升，是成本和性能平衡度非常高的选型方案。在三维建模过程中，这类元件的模型需要精准还原磁芯的倒角、绕组的层叠排布、底部焊盘的尺寸公差，尤其是焊盘的位置度公差需要严格控制，否则在做PCB装配干涉检查时，容易出现虚拟装配误判，影响结构评审的准确性。建模时还要注意磁芯分模面的位置还原，方便后续如果做元件国产化替代时，能直接参考模型结构评估磁芯开模的可行性，减少二次测绘的工作量。
