贴片式网络脉冲变压器结构设计

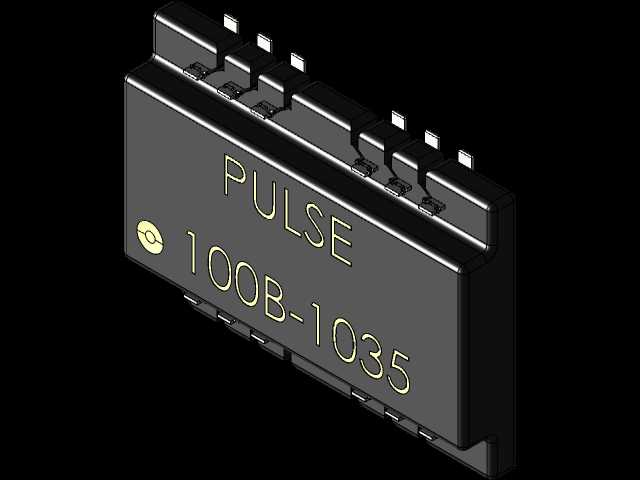

　　这款贴片式脉冲变压器主要应用在以太网通讯端口的信号链路中，常见于工业交换机、路由器、工控主板、嵌入式通讯模块的板卡设计环节，承担信号耦合、电气隔离、共模噪声抑制的核心作用，在强电磁干扰的工业现场场景下，能有效阻断板卡间的地环路电流，避免共模电压差损坏后端通讯芯片，同时保障差分信号的完整传输，满足百兆乃至千兆以太网的信号传输带宽要求。从结构设计来看，整体采用塑封外壳包裹内部磁环绕组的架构，外壳选用耐高温的工程塑料注塑成型，表面做哑光磨砂处理，既可以耐受波峰焊、回流焊过程中的高温冲击，也能在批量生产的周转过程中避免外壳划伤，外壳顶面丝印清晰标注型号与品牌标识，方便SMT贴片环节的视觉识别与来料校验，避免生产过程中出现物料错用的问题。

　　引脚设计采用双侧翼型贴片引脚，引脚排布严格对应标准网络变压器的PCB封装焊盘尺寸，引脚表面做镀锡处理，保证焊接时的润湿性，减少虚焊、漏焊的不良率，引脚与内部绕组的连接采用点焊固定工艺，避免长期使用过程中引脚受外力出现脱焊断裂的问题，同时引脚的共面度控制在0.1mm以内，适配高速SMT贴片机的拾取贴装要求，不需要额外做引脚整形处理。设计过程中优先考虑了安装边界的适配性，整体外形为规整长方体，无外凸的异形结构，在PCB布局时可以紧贴板边放置，匹配RJ45连接器的安装位置，缩短信号走线长度，减少信号传输过程中的阻抗不连续问题，外壳底部与PCB板面预留0.2mm的间隙，避免焊接时助焊剂残留堆积在外壳底部造成绝缘隐患，

　　同时也能平衡焊接过程中的热应力，减少器件因热胀冷缩出现的焊点开裂问题。内部绕组采用多股漆包线绕制在高磁导率的铁氧体磁环上，绕组间的绝缘层满足安规要求的隔离耐压等级，能够承受常规通讯端口要求的1500V交流隔离电压，绕组的匝数比经过精准匹配，保证差分信号的传输阻抗维持在100Ω的标准以太网阻抗要求，减少信号回波损耗。外壳的侧边设计有微小的定位凸点，在注塑成型时可以精准固定内部磁环组件的位置，避免生产过程中磁环出现偏移，导致绕组引脚与外接引脚的连接出现错位，同时也能提升器件整体的结构强度，在受到外力挤压时不会出现外壳变形挤压内部绕组的问题。在实际选型应用中，这类贴片脉冲变压器不需要额外配置固定支架，

　　直接通过表面贴装工艺焊接在PCB上即可，相比传统的插件式变压器，占用PCB的板面面积更小，焊接工序更简单，适合大批量自动化生产的电子产品使用，在工业控制、网络通讯、智能终端等多个领域的板卡设计中都有广泛应用，设计建模时严格按照器件实际的外形尺寸、引脚位置、安装公差进行绘制，能够直接导入PCB设计软件进行封装匹配，也可以用于整机装配的干涉检查，提前验证器件与周边结构件、连接器的安装间隙，避免打样后出现装配干涉的问题。建模过程中对外壳的倒角、引脚的弯折角度、丝印的位置都做了1:1的还原，能够直观呈现器件的实际外观形态，方便结构设计人员在整机布局时评估器件的摆放位置，也能用于生产工艺环节的可视化指导，帮助产线操作人员快速识别物料特征，减少生产过程中的核对成本。
