高密度弯插式微矩形电连接器结构

　　在高密度机载电子设备、便携测试仪器、工业控制板卡的互连场景里，板对板、板对线的信号连接往往受限于机箱内部的安装纵深，常规直插式连接器的出线方向垂直于PCB板面，会占用大量板上垂直空间，无法适配薄型机箱、堆叠式板卡的布局要求，这类弯插结构的微矩形电连接器正是为解决这类空间约束问题设计的。从实际使用场景来看，这类连接器多用于传输多路低频控制信号、小功率供电回路，常见于航空电子设备的LRU模块互连、工业采集卡的外部信号引出、通信设备的板级扩展接口，相比普通D-sub连接器，其接触件密度更高，相同安装宽度下可容纳更多信号回路，能有效缩减接口占用的板面面积。

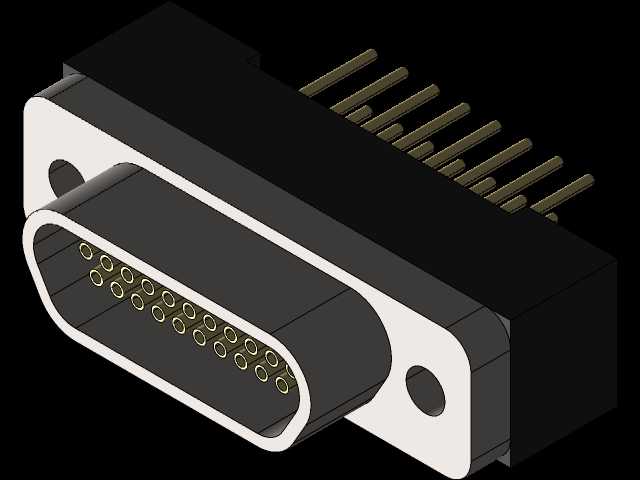

　　从结构设计逻辑来看，该连接器采用金属外壳屏蔽结构，外壳两侧带安装固定孔，安装时可通过螺丝将连接器壳体锁紧在设备面板或PCB的支撑柱上，避免插拔过程中连接器受力偏移导致焊盘脱焊，金属外壳同时可提供连续的屏蔽通路，降低外部电磁干扰对内部信号传输的影响，适配工业现场、机载环境下的电磁兼容要求。接触件采用镀金插针插孔结构，弯插式的接触件尾部呈90度弯折，焊接端平行于PCB板面，过波峰焊时可直接插入PCB的对应安装孔，焊接后连接器主体贴合PCB板面，出线方向沿板平面延伸，可将垂直方向的安装高度压缩至直插式产品的三分之一左右，非常适合内部空间局促的紧凑型设备。

　　设计过程中需要重点把控几个核心尺寸边界：首先是安装孔的中心距，需要匹配标准面板开孔尺寸，保证连接器可以顺利嵌入面板安装位，两侧固定孔的位置公差需控制在±0.1mm以内，避免安装时出现孔位错位无法锁附螺丝的问题；其次是接触件的弯折位置，弯折点到焊接端面的长度需要匹配PCB的厚度以及板面到焊接层的距离，保证焊接端可以顺利穿出PCB焊盘孔，同时弯折处的圆角半径不能过小，避免接触件内部的铜基材出现应力裂纹，影响长期使用的导通可靠性；再者是插合面的定位尺寸，插头与插座对接时的导向倒角需要做足够大，方便现场盲插操作，插合后接触件的插入深度需要满足接触电阻要求，保证在振动环境下不会出现瞬断问题。

　　从实际选型适配角度，这类连接器的接触件排布为多排高密度布局，相邻接触件的间距符合微矩形连接器的通用标准，可与同规格的插头端实现完全互换，不需要单独定制配对接头。外壳的绝缘基座采用耐高温工程塑料注塑成型，可耐受波峰焊时的高温冲击，不会出现基座变形、接触件移位的问题。尾部的焊接端做了预上锡处理，可提升焊接效率，减少虚焊风险。在安装边界上，需要注意连接器本体周围预留足够的插拔操作空间，弯插侧的出线方向不能与板上其他高器件干涉，布线时线缆的弯曲半径需要满足线材的最小弯曲要求，避免线缆根部长期受力出现断线问题。另外，连接器的屏蔽外壳需要与设备的接地层可靠连接，接地点的阻抗要尽可能低，才能发挥最佳的屏蔽效果，在强电磁干扰的应用场景下，还可以在连接器与面板的贴合面加装导电衬垫，消除装配缝隙带来的电磁泄漏。
