松下AGQ200S12Z信号继电器三维结构

　　在工业控制回路、信号采集终端、通信设备的板卡设计环节，这类小型信号继电器是实现弱电控制强电、信号回路隔离的核心部件，很多刚接触板级结构设计的工程师容易忽略这类元件的三维安装边界，导致后期PCB装配时出现元件干涉、外壳合盖不严、引脚对位偏差的问题，这个三维结构模型完全还原了元件的真实外形特征，能直接导入板级装配文件做干涉校验。从实际使用场景来看，这款继电器常被用在PLC输入输出扩展模块、工业传感器信号转接板、轨道交通信号采集单元、小型自动化设备的控制回路中，负责切换毫安级的小功率信号，触点负载能力适配常规的直流信号回路，线圈驱动电压匹配常见的板载12V供电回路，在选型阶段，结构工程师需要先确认元件的安装空间是否满足布局要求，

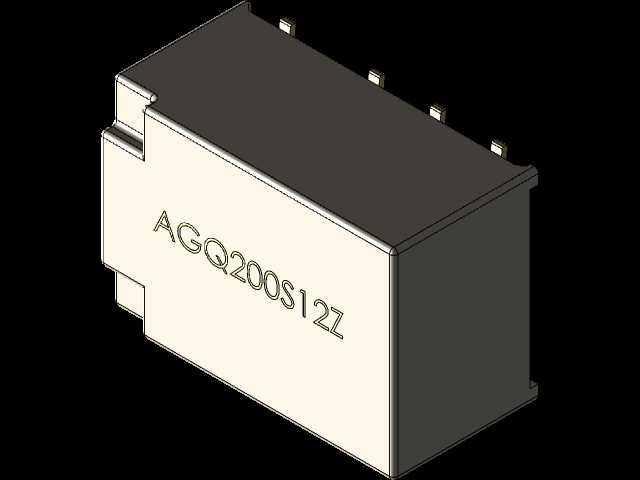

　　尤其是多继电器并排布置的板卡，元件之间的安全爬电距离、引脚焊盘的避让空间、外壳顶部到设备上盖的预留间隙，都需要精准的三维模型做校核。从外形结构来看，这款继电器采用塑封外壳设计，主体外壳为米白色阻燃工程塑料材质，顶面为深灰色封盖，外壳表面直接蚀刻有型号标识，方便生产装配时的目视核对，引脚采用直插式排布，从元件本体一侧伸出，引脚间距符合常规PCB板的孔位设计规范，建模时完全还原了引脚的长度、截面尺寸以及伸出位置，能直接导出引脚坐标用于PCB封装的核对，避免出现封装画错导致的元件无法插装问题。设计这类元件的三维模型时，首先要保证安装基准面的准确性，元件底部的贴板面是整个模型的装配基准，所有引脚的伸出长度、

　　外壳的高度尺寸都是以这个基准面为起点标注，建模过程中对外壳侧壁的脱模斜度、边角的圆角特征都做了还原，这些细节在做设备内部结构布局时非常关键——很多工程师在布局时只看元件的长宽高外形尺寸，忽略了侧壁斜度和边角圆角，导致相邻元件的侧壁在装配时出现硬干涉，尤其是紧凑布局的IO模块内部，元件之间的间隙往往只有1到2毫米，任何一个特征的尺寸偏差都可能导致装配失败。从安装边界来看，这款继电器的本体外形为长方体结构，引脚伸出方向与本体长度方向垂直，在PCB板上占用的安装区域需要覆盖引脚焊盘以及本体的投影范围，同时要在元件本体周边预留至少0.8毫米的操作空间，方便生产时的插件作业以及后期的维修更换，模型中还原了外壳表面的所有凸台特征，

　　包括顶部的几个定位凸点，这些凸点是生产时外壳封装的工艺特征，在做上层板或者屏蔽罩的布局时，必须避让这些凸点，不能直接将屏蔽罩压在凸点上，否则会导致外壳受压变形，影响内部触点的接触可靠性。在实际的设备调试过程中，这类继电器的安装高度也需要重点关注，如果板卡上方有走线槽或者其他结构件，必须保证元件顶部与结构件之间留有足够的散热间隙，虽然小信号继电器的工作发热量不大，但长期工作时线圈的温升会让外壳温度略高于环境温度，预留间隙能避免热量积聚影响周边元件的性能。很多做非标设备设计的工程师，在画电气原理图时选好继电器型号后，往往直接调用通用的继电器封装，不会仔细核对实际元件的外形尺寸，等到打样回来装配时才发现元件太高顶到外壳，或者引脚位置不对插不进去，既耽误项目进度又增加打样成本，这个精准的三维模型能直接导入装配体，提前完成所有布局校验，把这类低级错误扼杀在设计阶段。另外，在做设备的BOM表核对时，也可以通过三维模型直观确认元件的外观特征，避免采购时选错同系列不同封装的型号，毕竟同系列的继电器往往有不同的引脚排布和外形尺寸，仅凭型号文字描述很容易出现采购错误，通过三维模型的可视化核对，能让结构、电气、采购三个环节的人员都对元件形态有统一的认知，减少跨部门沟通的误差。
