ZigBee无线功率继电器开关结构设计

　　在民用智能家居改造、小型工业设备无线联控的场景里，布线成本高、后期改线难度大一直是困扰现场实施的核心问题，这类ZigBee功率继电器的出现，刚好填补了有线控制改造成本高、普通无线开关负载能力不足的市场空白。从实际落地场景看，这类继电器可直接串入灯具、小型风机、壁挂式空调、商用展示柜等交流负载的供电回路中，不需要额外布设控制信号线，仅通过ZigBee无线信号就能完成通断操作，部分型号还具备中继转发功能，可在多设备组网时拓展无线信号覆盖范围，解决大户型、厂房隔间内无线信号衰减导致的控制失灵问题。

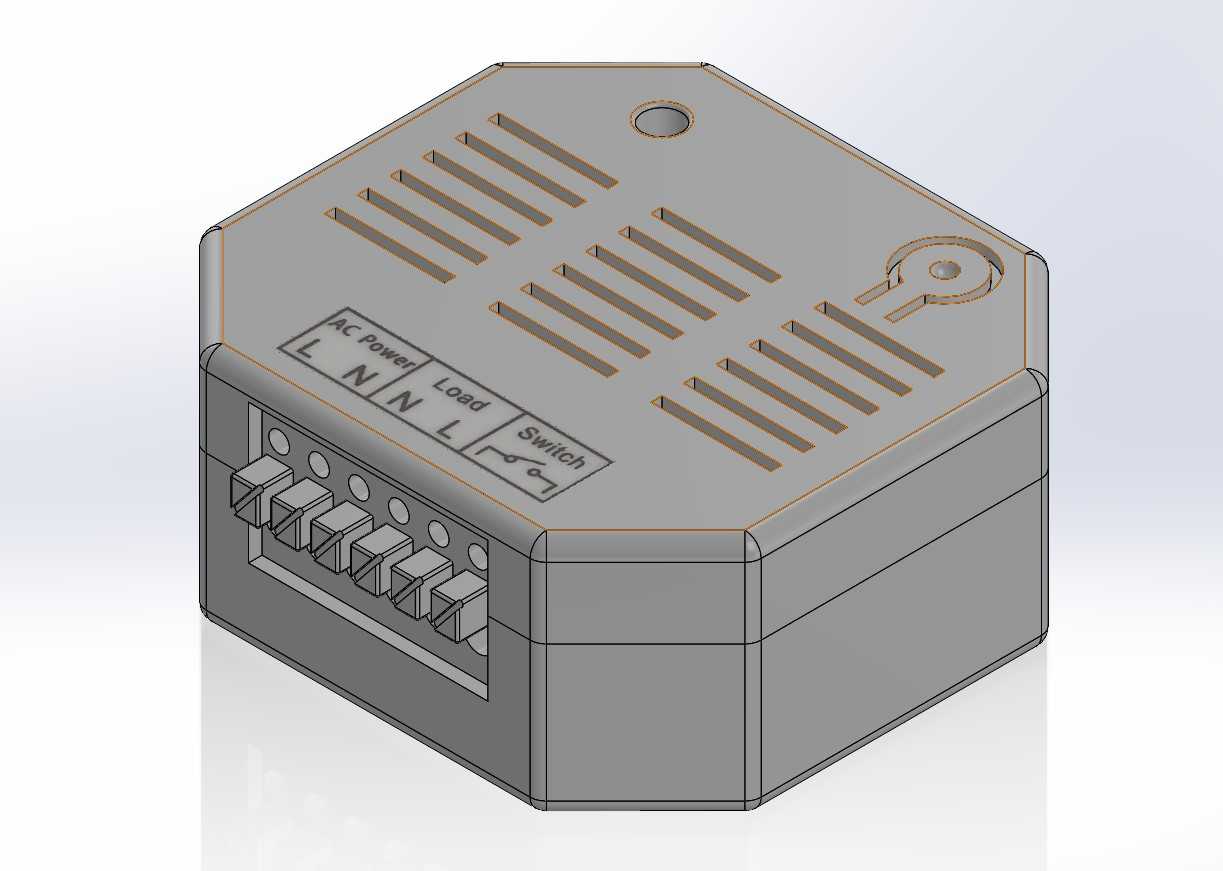

　　从结构设计角度拆解这款产品，外壳采用阻燃ABS材质注塑成型，整体为切角六边形造型，区别于常规方形继电器的方正轮廓，切角设计一方面可以减少安装时相邻设备的边角干涉，另一方面在多台设备并排安装在DIN导轨上时，能预留出足够的接线操作空间，不会出现相邻设备外壳挤住接线端子导致螺丝刀无法操作的问题。外壳顶面排布多组平行的散热格栅，格栅的开槽方向顺着设备安装后的垂直气流方向，利用烟囱效应带走内部继电器触点分断时产生的热量，避免密闭壳体内温度累积导致触点氧化加速、塑料壳体变形的问题，格栅的开槽宽度控制在1.2mm以内，既满足散热需求，又能防止施工时细小金属碎屑掉入壳体内造成短路故障。

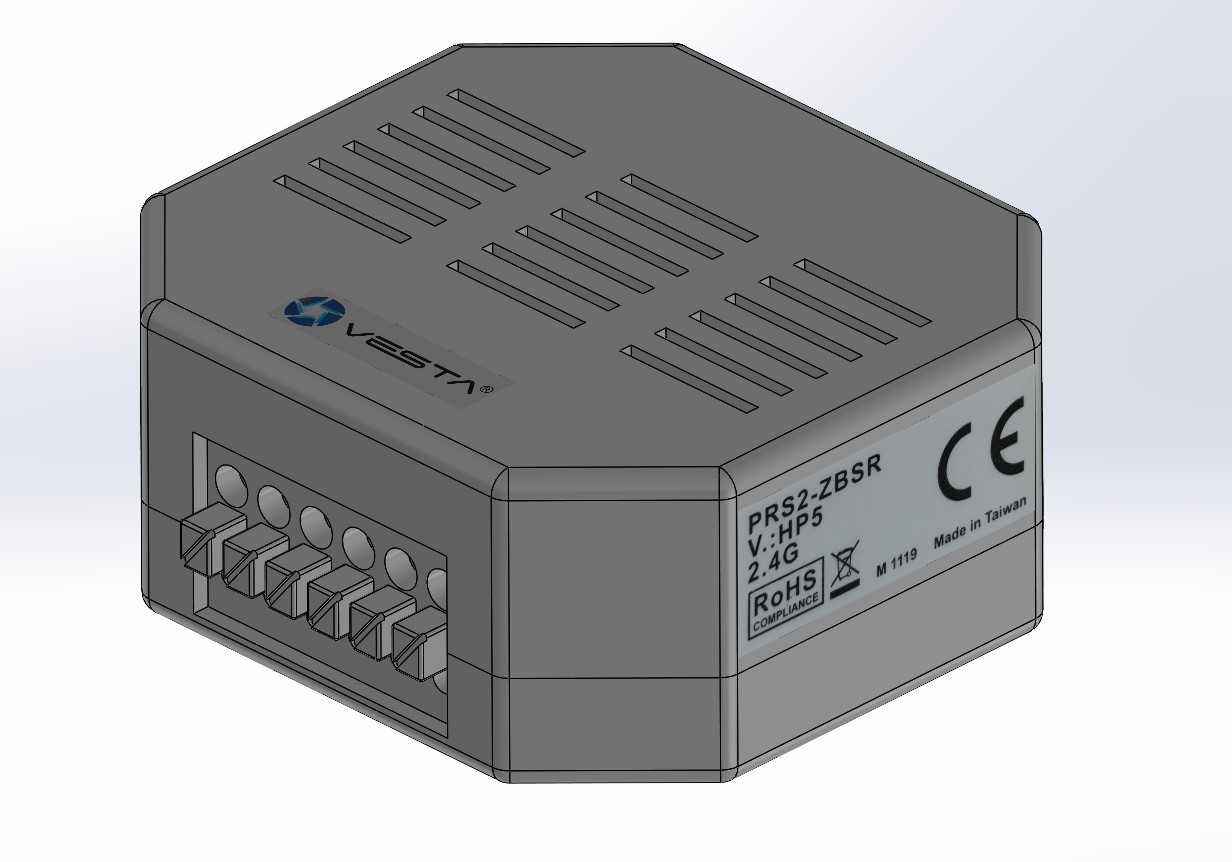

　　接线端采用嵌入式端子设计，端子外部带有防误触的防护挡板，接线时仅需要将剥好的线芯插入端子孔，拧紧压线螺丝即可完成接线，端子旁预留的标识位清晰标注了火线进线、出线、零线的接线位置，避免施工时接错线导致设备烧毁。设备侧面的标识区域采用激光蚀刻工艺标注了产品型号、工作频段、认证标识，不会因为长期使用中的摩擦、积灰导致标识模糊，方便后期运维时快速核对设备参数。

　　从安装边界来看，这款设备的整体尺寸适配常规35mm标准DIN导轨安装，安装时仅需要将设备背部的导轨卡扣卡入导轨即可完成固定，不需要额外打孔固定，单台设备的安装占用宽度约为3个模数位，多台并排安装时设备之间不需要额外预留散热间隙，外壳的散热结构已经考虑了紧密排布时的散热需求。设备的接线端子可容纳最大2.5平方毫米的多股铜芯线，满足16A以内交流负载的载流要求，适配绝大多数民用、小型商用负载的接线需求。

　　在功能设计上，这款继电器内置ZigBee通信模块，工作在2.4G公共频段，可接入标准ZigBee网关，实现手机远程控制、定时开关、场景联动等功能，比如在智能家居场景中可搭配门窗传感器、人体传感器实现人来灯亮、人走灯灭的自动控制，在小型工业场景中可搭配环境传感器实现设备根据温度、湿度参数自动启停。设备内部的功率继电器触点采用银合金材质，具备抗电弧、耐磨损的特性，可满足上万次通断操作的使用寿命要求，内部电路板带有浪涌保护电路，可吸收电网中的尖峰电压，避免电网波动导致的设备误动作或者烧毁。

　　设计过程中需要重点考虑的是内部元器件的布局，通信模块需要远离内部继电器的线圈部分，避免继电器吸合、分断时的电磁干扰影响无线通信的稳定性，天线部分布置在壳体内部远离金属接线端子的一侧，减少金属部件对无线信号的屏蔽作用。壳体的合缝处采用凹凸槽卡扣设计，配合超声波焊接工艺，可达到IP40的防护等级，满足室内干燥环境下的使用要求，同时壳体的边角都做了R2以上的圆角处理，避免安装施工时锋利边角划伤操作人员。

　　这类继电器在实际选型时，需要重点核对负载的额定电流、启动电流参数，避免负载启动时的冲击电流超过继电器触点的承载能力，对于感性负载比如风机、水泵类设备，需要预留足够的电流余量，防止触点粘连导致控制失效。建模过程中需要准确还原接线端子的位置、导轨卡扣的尺寸，确保生成的工程图可直接用于生产开模，同时要预留出内部电路板、继电器模块、通信模块的安装空间，避免元器件装配时出现干涉，还要考虑壳体壁厚的均匀性，防止注塑过程中出现缩痕、翘曲等缺陷，影响产品的装配精度和外观质量。
