弯插式高密度电磁信号连接器结构设计

　　这款弯插式高密度电磁连接器，主要面向板间垂直信号互联场景设计，常见于工业控制板卡、测试仪器内部、通讯设备子板与母板的信号传输链路中，承担多通道低频电磁信号的稳定导通作用，同时兼顾安装空间受限场景下的布线需求。从实际使用场景来看，这类连接器多应用在需要垂直转接信号的设备内部，比如工控机的IO扩展板与主控板之间、小型化测试仪器的信号采集板与处理板之间，相比直插式连接器，弯插结构可以让子板平行于母板安装，大幅压缩设备内部的垂直安装空间，避免接插件突出板卡过多导致的设备壳体尺寸冗余。

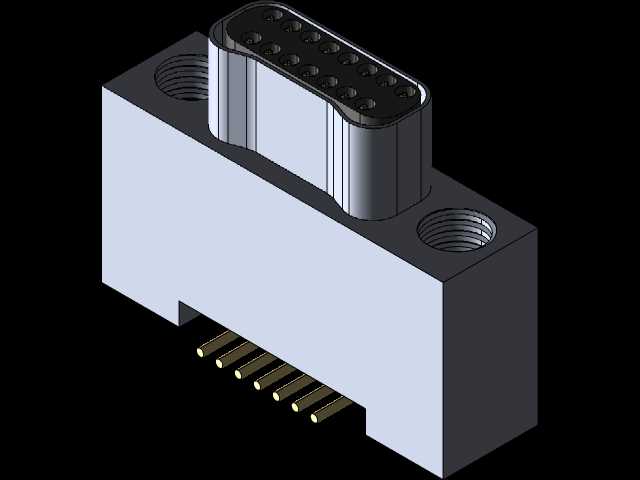

　　产品功能层面，这款连接器采用15芯高密度针脚布局，针脚采用镀金铜质基材，接触电阻低，可稳定传输毫安级微弱电磁信号，同时针脚排布做了等长优化，减少多通道信号传输的相位差，适配低速数字信号与模拟小信号的传输需求。连接器上部的对接端采用带定位凸台的母座结构，对接时可自动导向，避免插针弯折，对接面做了密封槽预留，可根据使用需求加装密封圈实现IP65级防护，适配有少量粉尘、凝露的工业现场使用场景。两侧的内螺纹安装孔为M3规格，可通过螺丝将连接器主体固定在板卡或者设备壳体上，避免长期震动工况下连接器出现松脱移位，相比卡扣式固定结构，螺纹固定的抗震动性能更强，适合轨道交通、车载设备这类有持续震动的使用场景。

　　设计思路上，这款连接器采用主体与插针分体式建模思路，主体部分分为绝缘基座与金属屏蔽外壳两个部分，绝缘基座采用PBT玻纤增强材质，耐温可达120摄氏度，满足波峰焊工艺的温度要求，金属屏蔽外壳采用锌合金压铸成型，表面做镀镍处理，可屏蔽外部电磁干扰，提升信号传输的稳定性。插针部分采用弯角90度设计，插针焊接端长度为3.2mm，可适配1.6mm厚度的PCB板过波峰焊，焊接端做了预上锡处理，提升焊接良率。对接端的母座插孔采用冠簧结构，插针插入后接触面积更大，抗震动接触性能更好，插拔寿命可达500次以上，满足设备维护时的反复插拔需求。

　　外形尺寸与安装边界方面，这款连接器主体总长度为28mm，主体宽度为12mm，主体高度（不含插针）为16mm，弯插后插针突出主体底部的高度为2.5mm，安装孔中心距为22mm，安装孔为M3螺纹孔，螺纹深度为4mm，可直接使用M3*5的螺丝固定。对接端的插入深度为8mm，对接时公头插入后预留1mm的间隙，避免硬顶导致的连接器损坏。PCB板上对应的安装开孔需要匹配插针的排布，插针间距为2.54mm标准间距，可直接适配标准PCB封装库，不需要额外定制封装，降低PCB设计的工作量。需要注意的是，这款连接器的屏蔽外壳两侧有定位柱，直径为1.5mm，PCB板上需要对应开1.6mm的定位孔，焊接时可先通过定位柱固定连接器位置，避免波峰焊时连接器移位导致的焊接不良。

　　从结构设计的细节来看，这款连接器的绝缘基座与金属外壳之间采用卡扣加过盈配合的固定方式，不需要额外打胶或者螺丝固定，装配效率更高，适合批量生产。插针与绝缘基座之间采用注塑嵌装的方式，插针在绝缘基座内部有防退台阶，避免插拔时插针被带出。对接端的母座部分做了防呆设计，一侧有一个突出的防呆块，公头对应位置有凹槽，避免插反导致的针脚短路或者损坏。整体建模时所有的配合面都做了0.1mm的间隙预留，考虑了注塑件的成型公差与装配公差，避免实际生产时出现装配卡滞的问题。对于三维建模从业者来说，这款模型的建模难点在于冠簧插孔的细节结构与弯插针的弧度处理，建模时需要注意插针的折弯半径不能过小，避免实际生产时插针出现断裂，同时冠簧的弹片角度需要控制在15度，保证插拔力在合适的范围内，既不会因为插拔力过大导致使用不便，也不会因为插拔力过小导致接触不良。
