铰接式连接转盘金属结构件

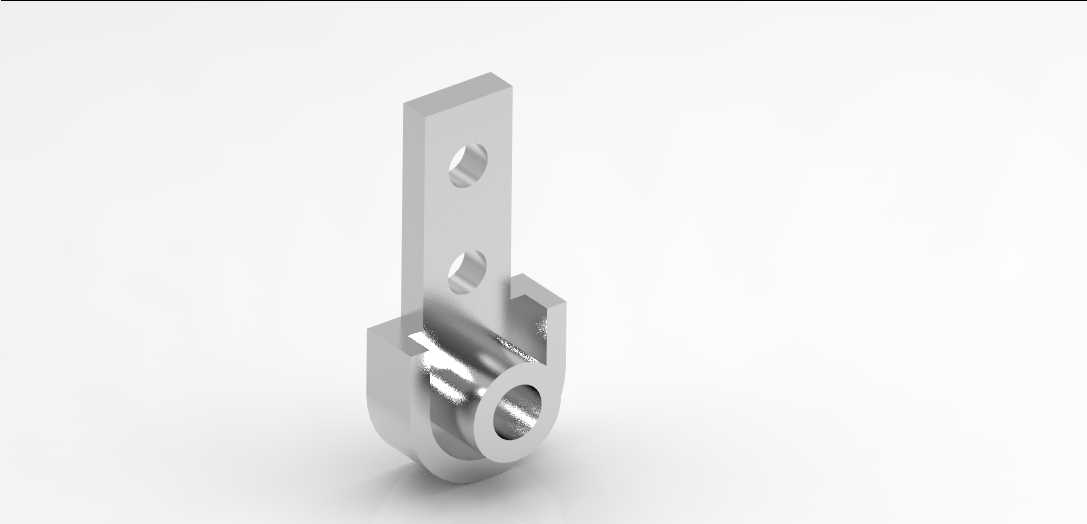

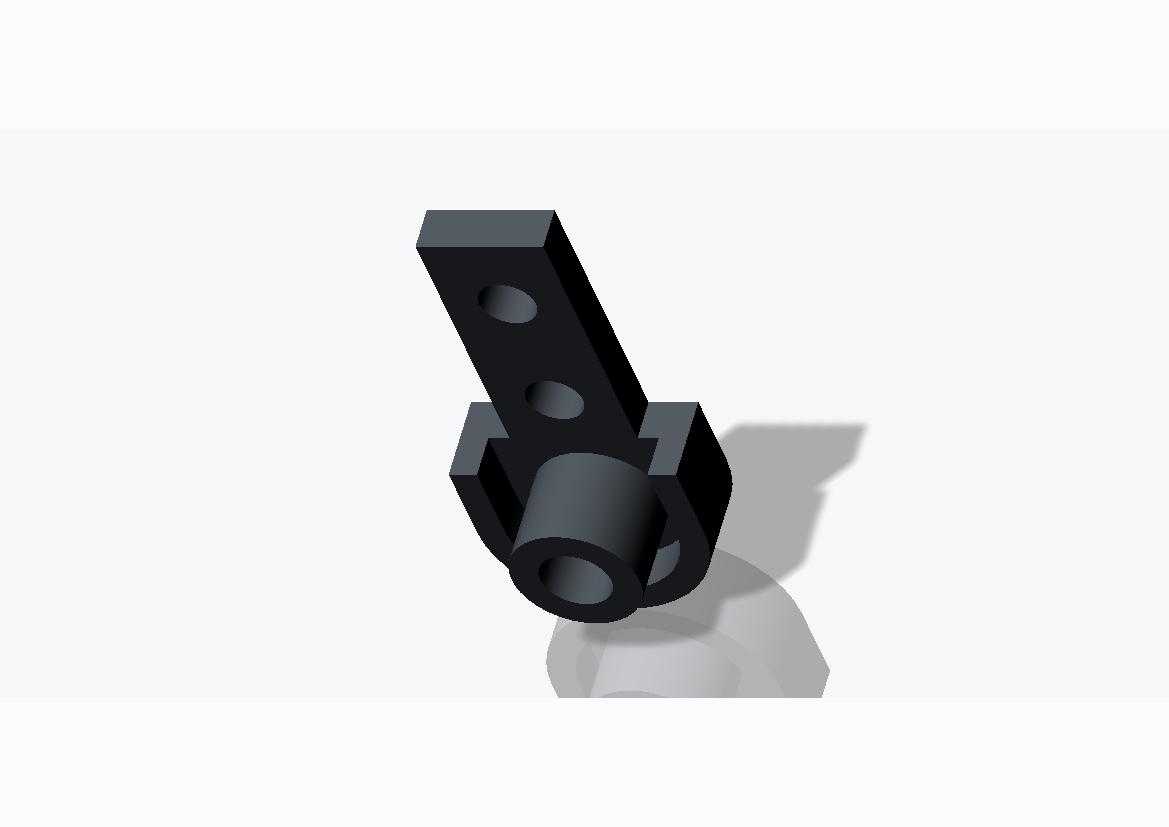

　　这类带铰接孔的连接转盘结构件，常出现在需要小角度往复摆动的机械传动链路里，比如轻工输送线的挡料摆臂支座、小型自动化设备的翻盖铰接基座、农用机具的杆件连接节点，核心作用是实现两个刚性构件之间的定轴转动连接，同时传递沿杆件方向的拉压载荷，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，上部的长条形安装板开有两个同轴通孔，是用来穿装螺栓将整个构件固定在相邻的安装基准面上，两个孔的间距经过载荷校核，能保证在承受交变摆动力矩时，螺栓不会出现单侧受力过载的情况，安装板的厚度根据常见的M6、M8螺栓安装场景做了匹配，既不会因为过薄导致压溃失效，也不会因为过厚增加不必要的结构重量。下部的U型叉耳结构中间加工有同轴的铰接通孔，

　　孔壁做了适配销轴的公差匹配，安装时可以穿装圆柱销轴或者带油槽的铰接销，叉耳的开口宽度是根据配对连接件的厚度预留的安装间隙，既能保证配对件能顺利嵌入叉口，又不会因为间隙过大导致转动时出现径向窜动，长期运行产生异响或者磨损。整个构件的外形做了圆角过渡处理，尤其是安装板和叉耳连接的根部位置，没有留尖锐的直角转角，这部分是应力集中的高发区域，做R角过渡能有效分散载荷传递路径上的应力峰值，在承受冲击载荷的时候，不会从根部位置出现脆性断裂。从安装边界来看，这类零件的安装平面需要保证足够的平面度，上部两个安装孔的中心距公差控制在±0.1mm范围内，才能保证安装时螺栓能顺利穿入，不会出现别劲的情况；下部铰接孔的轴线需要和上部安装板的平面保持平行，

　　平行度公差控制在0.05mm以内，否则铰接转动的时候会出现卡滞，加速销轴和孔壁的磨损。实际应用场景里，这类零件常搭配耐磨衬套使用，在铰接孔内压入铜基石墨衬套，能在无频繁润滑的工况下长期保持转动顺畅，减少维护频次；如果是用在有腐蚀环境的户外设备上，还会在零件表面做镀锌或者达克罗表面处理，提升防锈能力。设计这类零件的时候，首先要核算铰接部位的承载能力，根据设备运行时的最大摆动力矩，确定铰接孔的直径和叉耳的厚度，保证叉耳的抗剪切强度满足3倍以上的安全系数；其次要匹配相邻构件的安装尺寸，上部安装板的长度要覆盖两个安装螺栓的排布空间，同时不能超出安装基准面的边界，避免和周边其他运动构件产生干涉；另外还要考虑加工工艺性，

　　整个零件可以采用整块金属料铣削加工成型，也可以采用精密铸造后做孔位精加工，两种工艺都能满足尺寸精度要求，量产时可以根据批量大小选择更经济的加工方式。零件的铰接孔端面和销轴配合的位置，会根据需要加装挡圈槽，用来安装轴用挡圈限制销轴的轴向窜动，避免设备运行过程中销轴脱出导致传动链路失效；上部安装板的孔位如果是经常需要拆装的场景，还会在孔内压入钢丝螺套，提升内螺纹的连接强度，反复拆装也不会出现螺纹滑牙的问题。这类结构件虽然外形简单，但是在整个传动链路里起到的连接作用非常关键，一旦失效会导致整个摆动机构动作卡滞甚至脱落，所以设计时的公差匹配、应力校核、安装间隙预留都需要结合实际工况做针对性调整，不能直接照搬通用件的尺寸参数，要根据具体的载荷大小、摆动频率、安装空间做适配优化。
