薄壁壳体注塑模具结构设计方案

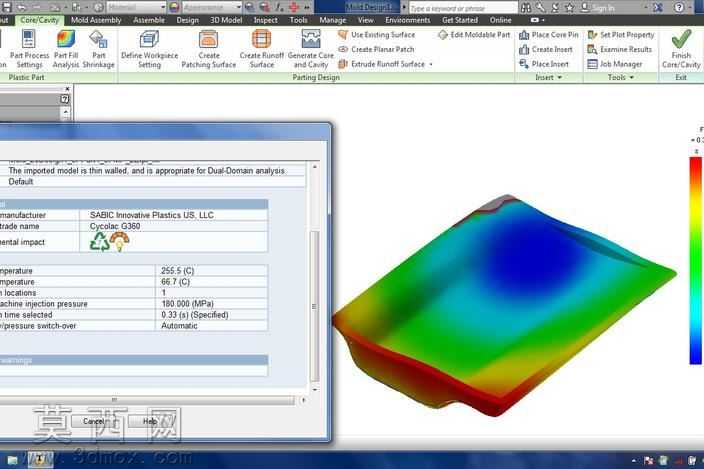

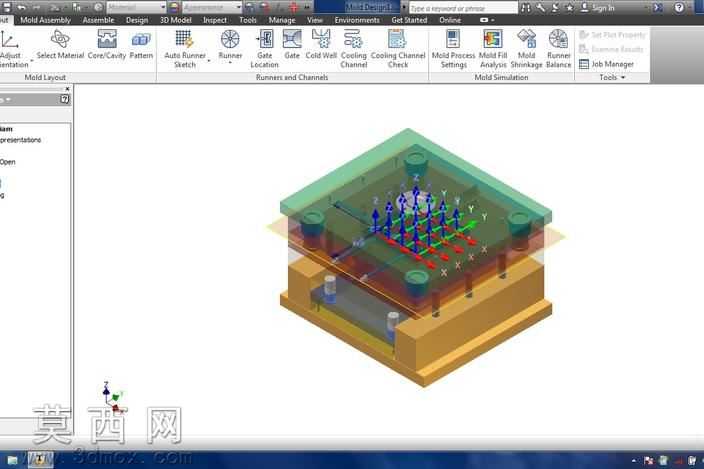

本套注塑模具针对薄壁类塑料壳体零件开展全流程三维设计，建模阶段依托参数化设计逻辑完成整体架构搭建，首先结合目标塑件的薄壁结构特征，完成分型面的精准规划，通过曲面缝合、边界延伸等操作构建顺滑无死角的分型区域，避免后续成型阶段出现飞边、跑料等缺陷。设计过程中同步开展模流仿真分析，针对薄壁塑件易出现的填充不足、翘曲变形问题，模拟不同注射压力、熔体温度下的填充状态，通过云图直观呈现熔体在型腔内的流动前沿分布、温度场变化以及冷却后的应力分布情况，以此优化浇口位置与冷却水路排布，确保熔体能够在规定时间内完整填充型腔的各个薄壁区域，同时将成型后的翘曲变形量控制在公差允许范围内。模具结构设计方面，充分考虑薄壁件的脱模特性，优化推出机构的排布位置与接触面积，避免推出过程中塑件出现顶白、变形甚至开裂的问题，同时对型腔、型芯的加工工艺性进行校验，确保各结构特征具备可加工性，配合面的公差设置满足模具装配与长期生产的精度要求。材质选择上，针对成型部位选用具备良好抛光性能与耐磨属性的模具钢材，对应不同的受力区域匹配适宜的热处理工艺，保障模具在大批量生产过程中的使用寿命。整套设计从塑件的结构特性出发，将模流分析结果与模具结构设计深度结合，兼顾成型质量、生产效率与模具使用寿命，能够满足薄壁类塑料壳体零件的批量注塑生产需求，各部件之间的装配关系经过三维干涉校验，不存在结构冲突，导柱、导套等导向部件的位置设置合理，能够保障模具开合模过程中的运动精度，冷却系统的回路设计经过热交换效率验算，可实现塑件的快速均匀冷却，有效缩短成型周期，提升整体生产效率。
